四旋翼倾转式载人飞行器概念设计

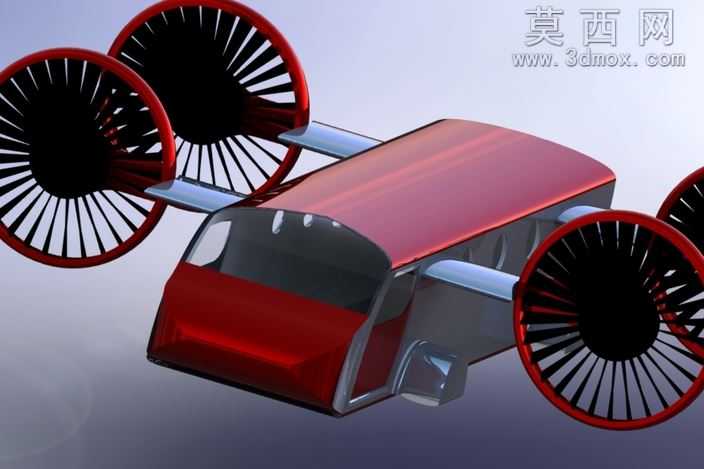

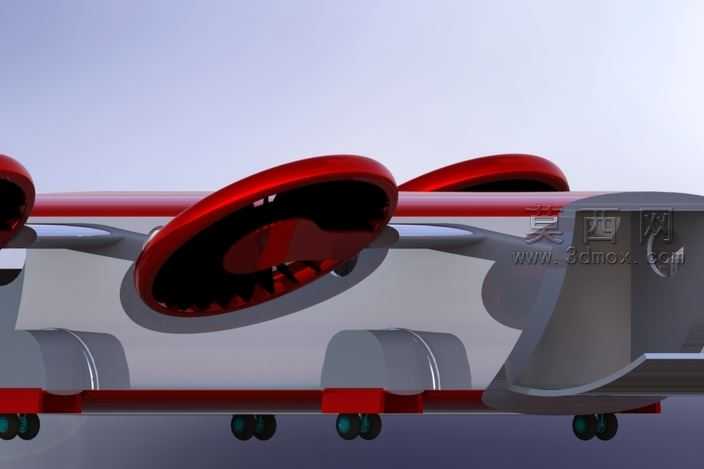

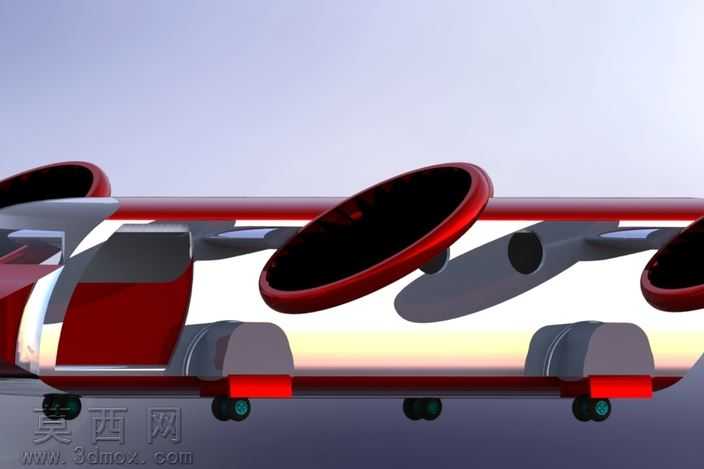

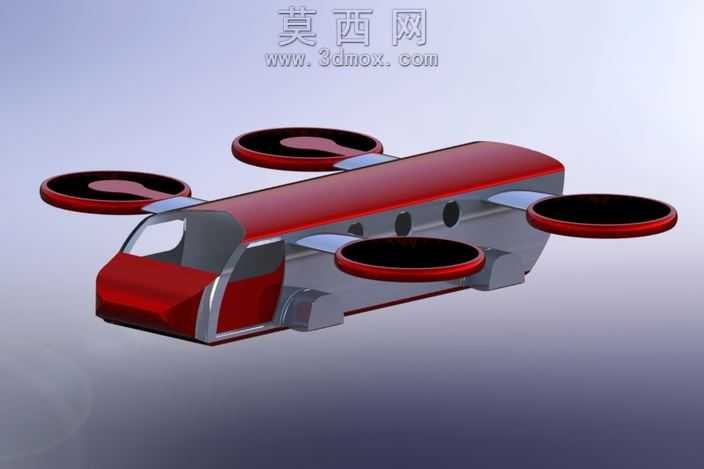

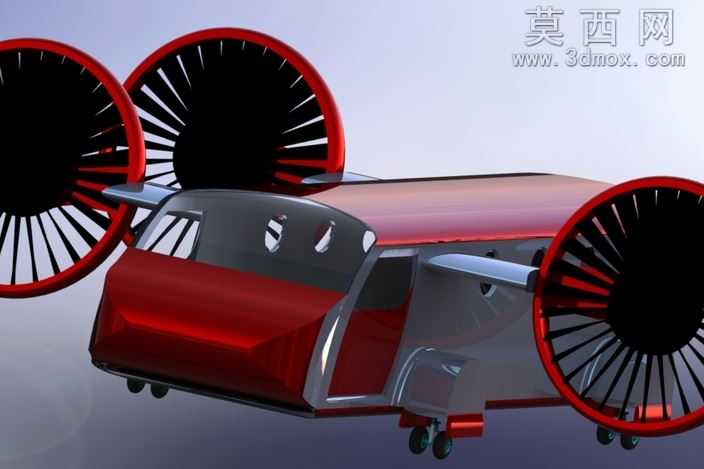

本作品为四人倾转旋翼载人飞行器的三维概念设计，建模阶段依托三维参数化设计软件完成全机结构的搭建，首先从整体布局规划入手，确定了四组涵道式旋翼分别布置于机身两侧前后位置的核心构型，区别于传统双旋翼倾转飞行器，四组旋翼的布局能够在垂直起降、悬停阶段提供更均匀的升力分布，降低单组旋翼的负载压力，同时在平飞阶段倾转至水平推进姿态时，可形成对称的推力输出，提升飞行过程的姿态稳定性。建模过程中对机身主体采用了流线型曲面建模方式，先绘制机身截面轮廓草图，通过放样、曲面填充等命令生成连续的机身蒙皮结构，客舱区域采用大曲率透明视窗设计，既保证舱内乘员的视野范围，也通过曲面弧度优化降低飞行过程中的空气阻力；机身下部设置可收放式起落架结构，建模时还原了起落架的缓冲支柱、轮组结构以及收放连接位的机械细节，保证结构逻辑符合实际航空设计的力学要求。旋翼部分采用涵道式设计，建模时分别完成了涵道外圈、内部旋翼桨叶、桨毂连接结构的独立建模，每片桨叶都按照翼型曲线进行拉伸扭转，还原真实旋翼的气动外形，涵道外圈采用红色高亮材质与银灰色机身主体形成视觉区分，渲染阶段为不同部件匹配了对应的材质属性：机身主体采用金属烤漆材质，调整了反射率与粗糙度参数模拟航空铝合金蒙皮的哑光金属质感，旋翼涵道部分采用高光亮面烤漆材质，透明视窗部分调整了透明度与折射参数，模拟航空亚克力材料的通透效果，起落架轮组采用橡胶材质搭配金属轮毂，提升整体渲染的真实感。设计思路上围绕短途低空载人出行的场景需求，在保证四人乘坐空间的前提下尽可能压缩机身整体尺寸，四组涵道旋翼的设计相比传统开放式旋翼具备更高的安全性，可降低旋翼触碰障碍物引发事故的概率，倾转结构的设计让该飞行器同时具备直升机垂直起降、无需长跑道的优势，以及固定翼飞机高速平飞的能力，建模过程中也对旋翼倾转的转动轴位置、活动行程做了对应的结构预留，保证倾转动作的结构逻辑合理，整体模型完成后通过场景渲染输出了多角度的展示效果，清晰呈现出该概念飞行器的外观特征与布局特点。
