五缸径向星形航空活塞发动机结构设计

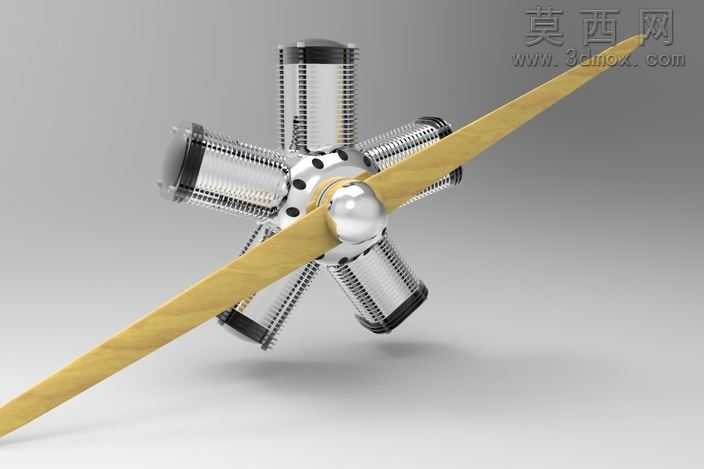

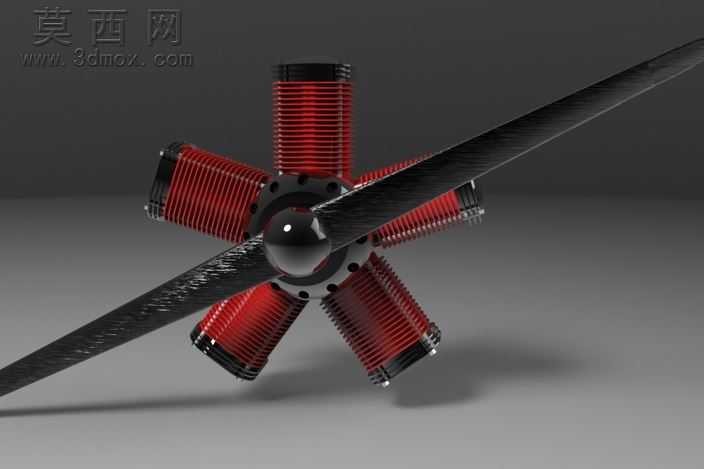

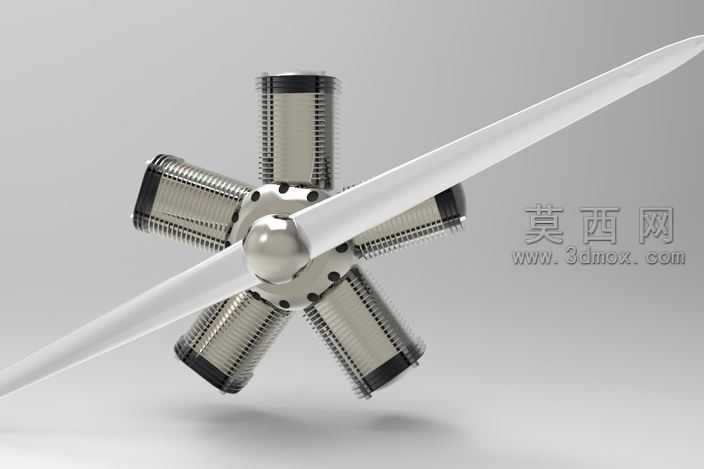

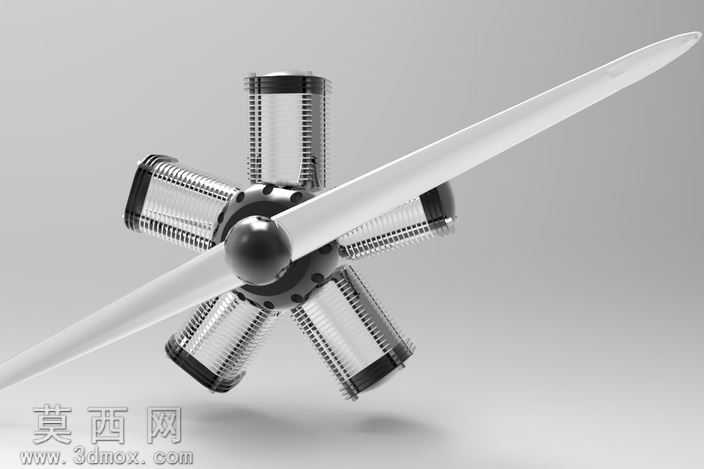

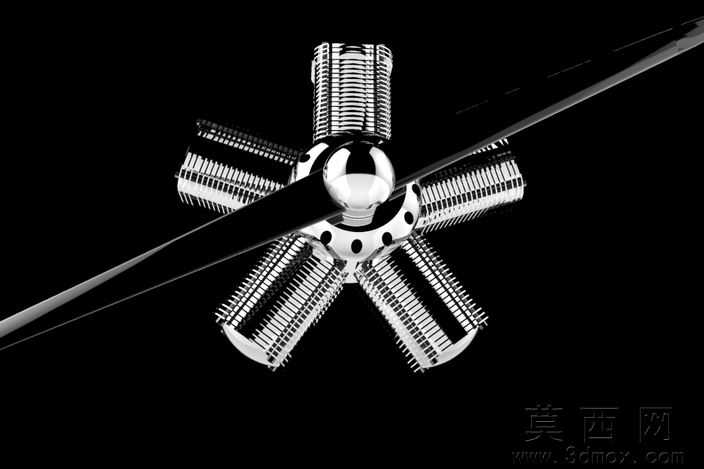

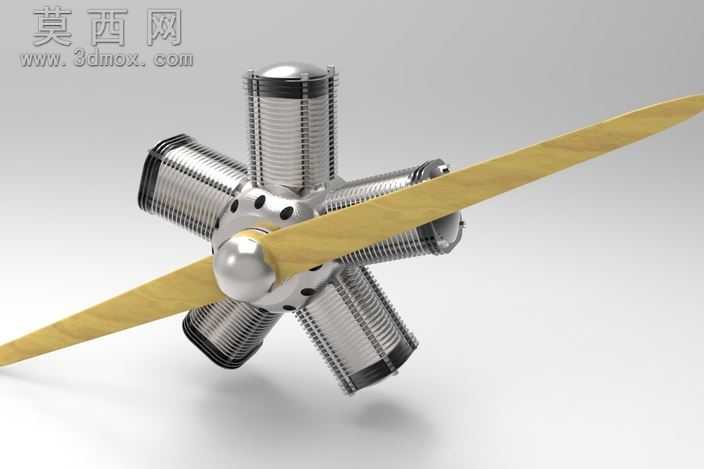

本作品为五缸径向排布的星形活塞发动机三维建模设计，整体采用中心曲轴辐射式布局，五个气缸以等夹角均匀环绕中心曲轴箱布置，搭配前置螺旋桨安装位，还原了经典航空星形发动机的典型结构特征。建模过程中严格遵循星形发动机的机械传动逻辑，对核心部件进行了精细化的参数化建模：中心曲轴采用多曲拐错位结构，匹配五个气缸的做功相位差，保证动力输出的连续性与平稳性；每个气缸单元独立建模，包含散热鳍片、活塞组件、连杆机构、气门结构，其中气缸外壁的环形散热鳍片采用阵列特征生成，鳍片间距、厚度均参考风冷航空发动机的散热需求设定，还原真实风冷散热的结构设计；中心曲轴箱采用分体式装配结构，预留了连杆安装位、主轴轴承位与油路通道，各部件的装配间隙经过合理校核，可直观展示发动机的装配关系与运动逻辑。渲染阶段采用深色纯色背景突出金属材质质感，对气缸散热鳍片、曲轴抛光面、螺旋桨桨叶分别赋予不同的金属材质：气缸主体采用磨砂铝合金材质，还原航空发动机轻量化铝合金部件的哑光金属质感；曲轴与连杆运动部件赋予高抛光合金钢材质，体现运动部件的精加工表面特性；螺旋桨桨叶采用哑光碳纤维复合材质，区分金属部件与复合材料部件的视觉差异。布光采用多盏区域光从斜侧方打光，利用光线在散热鳍片间的折射与阴影，凸显密集鳍片的层次感与结构细节，中心球形装饰件采用高反光镀铬材质，作为视觉焦点强化整体结构的中心对称美感。设计思路上围绕星形发动机径向紧凑、风冷散热效率高、单位重量功率大的核心优势展开，在保证结构还原度的前提下简化了非核心的细小管线结构，既保留了机械结构的严谨性，也让整体模型的视觉呈现更加清晰直观，可用于航空动力结构教学、内燃机原理演示、航模动力设计参考等场景，完整展现了径向星形发动机的结构特点与机械美感。
