西门子KTP900工业人机交互操作面板

　　这款西门子KTP900操作面板是工业现场人机交互的核心部件，常配套安装在机床操作工位、自动化产线主控柜、成套加工设备的操控区域，承担设备状态可视化、参数下发、故障告警提示、手动操作指令输入的核心作用，是一线操作工人和设备控制系统之间的直接交互载体。从结构设计来看，这款面板采用嵌入式安装的结构形式，外壳采用耐工业环境的硬质工程塑料材质，正面做了防泼溅、防粉尘侵入的密封处理，能够适配车间多粉尘、少量切削液飞溅的复杂工况，正面的触控屏幕区域做了略低于边框的下沉设计，避免日常操作剐蹭划伤屏幕表面，屏幕下方预留的实体按键区域，针对高频操作的功能做了实体按键映射，哪怕操作人员佩戴劳保手套，也能准确触发启停、模式切换这类高频操作，不会出现触控屏湿手、戴手套操作失灵的问题。做结构设计适配的时候，首先要明确它的安装边界，面板正面的边框尺寸要和控制柜预留的安装开孔做匹配，安装卡扣分布在壳体的上下左右四个侧边，安装时不需要额外打固定螺丝，通过卡扣就能快速卡紧在柜板上，柜板的厚度适配范围覆盖常规工控柜的1.5mm到3mm冷轧钢板，安装完成后正面和柜面基本齐平，不会突出过多占用操作空间，背部的接线区域预留了通讯接口、电源接口的安装空间，布线时要预留足够的弯曲半径，避免通讯线弯折过度影响信号传输，同时背部和柜内其他元器件要留出至少20mm的散热间隙，保证长时间运行时热量能自然散出，不会因为积热导致屏幕亮度异常、触控响应延迟。从功能特性上，

　　这款面板的触控层采用电阻式触控方案，相比消费级电子的电容触控，更适配工业现场的复杂操作环境，不会因为现场的电磁干扰出现触控漂移，屏幕的显示亮度做了工业级优化，哪怕车间有强光直射操作面，操作人员也能清晰看清屏幕上的参数数值、设备运行状态指示，屏幕的显示色域不追求消费级产品的高饱和度，而是偏向高对比度的工业显示风格，告警类的红色提示、运行状态的绿色指示辨识度极高，能让操作人员第一时间捕捉到设备的异常状态。在实际机床加工场景的应用中，这类面板通常会和机床的PLC控制系统做通讯连接，屏幕上可以实时显示主轴转速、进给速度、当前加工坐标、刀具损耗状态、冷却系统液位这些核心参数，操作人员可以直接通过屏幕修改加工参数、切换自动/手动加工模式、

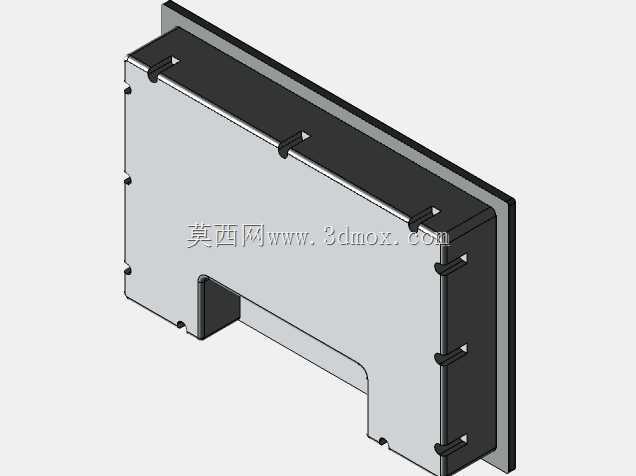

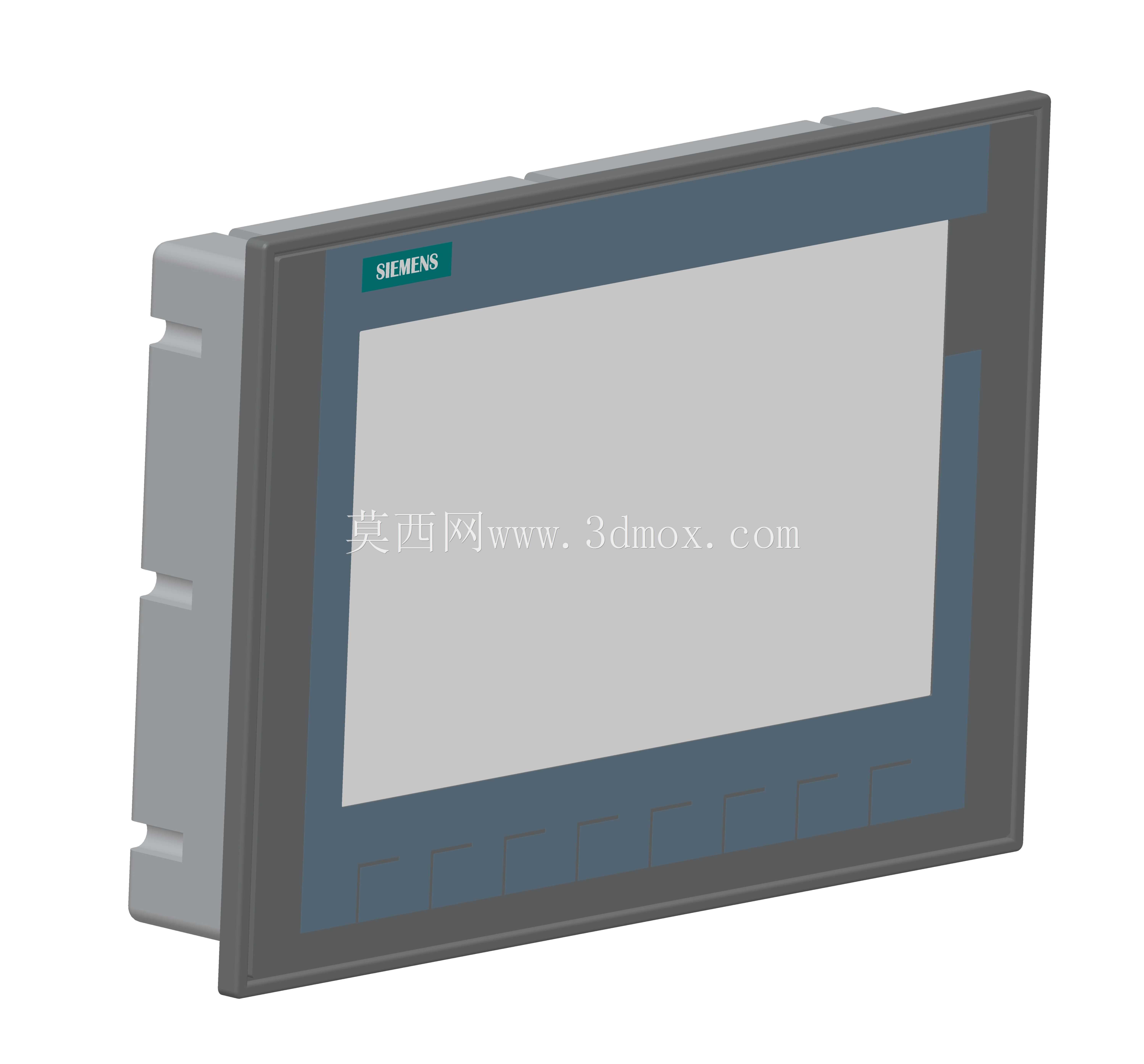

　　调取存储的加工程序，遇到设备触发安全告警时，屏幕会第一时间弹出告警提示框，明确标注告警触发的位置和原因，方便维修人员快速排查故障，不需要逐一排查线路和元器件。设计这款面板的三维模型时，重点还原了正面的品牌标识区域、屏幕的显示区域、下方实体按键的排布细节、侧边安装卡扣的结构、背部接口的位置和尺寸，所有的安装定位尺寸都按照实物的安装规范做了还原，结构工程师在做控制柜设计的时候，可以直接把这个模型导入到装配体里，提前预留好安装开孔、布线空间，避免实际安装时出现干涉问题，模型里的阶梯结构、半围合的壳体加强筋都做了细节还原，壳体边角的圆角处理、安装卡扣的弹性结构也和实物保持一致，能直观呈现面板装配完成后的实际效果，

　　方便设计人员做操作工位的人机工程校验，确认操作人员站立操作时的屏幕视角、按键操作距离是否符合人机工程要求，避免后期安装完成后出现操作不便、视角反光的问题。在做产线布局设计的时候，这类操作面板的安装高度通常设置在操作人员站立时的视线平齐位置，屏幕略微向下倾斜15度左右，既可以避免顶部的照明灯光在屏幕上形成反光，也能让操作人员操作时手腕保持自然的姿态，长时间操作不容易产生疲劳，面板的安装位置要远离高压线缆、变频器这类强电磁干扰源，避免通讯信号受干扰出现屏幕闪烁、触控失灵的问题，同时要和设备的急停按钮保持合适的距离，遇到紧急情况时操作人员可以在不挪动位置的情况下同时触碰到急停按钮和面板的操作按键，保障设备操作的安全性。
