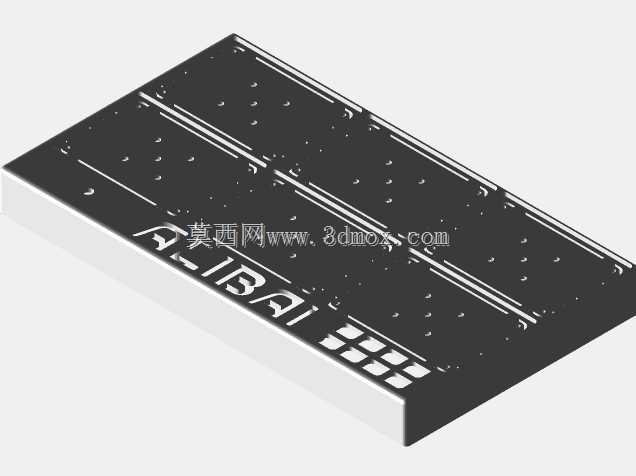

带品牌标识的矩形工作台面板结构设计

　　在机床加工工位的工装配套设计中，这类带专属标识的矩形面板常作为工位操作台面的承载基体使用，适配小型精密零件加工、工件临时摆放、工位标识展示等多场景需求。从实际加工场景来看，这类面板多布置在CA6140这类普通车床的侧方辅助工位，或是小型加工单元的操作侧台，用来放置待加工的小型轴类、盘类零件，也可作为工位标识载体，让操作人员快速识别工位功能与归属，避免不同工序的工件混放。设计这类面板时，首先要考虑的是台面的有效使用区域，本次设计的面板有效使用尺寸为31.2cm×18cm×4cm，这个尺寸边界是结合普通车床侧方的剩余安装空间确定的，既不会占用操作人员上下工件的操作动线，也能满足常规小型零件的摆放需求，

　　4cm的厚度选择兼顾了面板的刚性与整体重量，采用普通Q235钢板加工时，这个厚度可以保证在放置15kg以内的工件、工装夹具时不会出现明显的挠曲变形，不需要额外在面板背部增加加强筋结构，简化了加工工序。面板表面的标识采用凹陷蚀刻工艺制作，相比印刷标识，蚀刻标识不会因为长期放置工件、擦拭台面出现磨损脱落，标识的字符深度控制在0.2mm，既不会因为凹陷过深积存切屑、切削液，也能保证标识的辨识度，字符排布沿面板长度方向居中布置，不会占用两侧的工件摆放区域。面板的边缘做了C1的倒角处理，避免操作人员取放工件时被锐边划伤，也能减少工件与面板边缘碰撞时出现的磕碰伤。从安装适配性来看，面板底部预留了四个M6的螺纹安装孔，

　　孔位距面板边缘的距离为2cm，适配常见的铝型材工位架安装尺寸，可以直接通过螺栓固定在型材框架上，不需要额外制作转接安装板，降低了工位改造的配套成本。面板表面做了发黑处理，一方面可以提升面板的防锈能力，应对加工车间内切削液、润滑油飞溅的腐蚀环境，另一方面哑光的发黑表面不会反射车间的照明光线，避免操作人员在取放工件时出现眩光干扰。在实际使用中，这类面板还可以根据工位需求，在表面额外加工定位孔、T型槽，用来固定小型台钳、定位靠山等工装附件，拓展工位的加工辅助功能，比如在面板上加装小型台钳后，就可以完成小型零件的划线、去毛刺等辅助工序，不需要占用机床的主加工台面，提升设备的有效加工时长。设计过程中还考虑了切屑的清理问题，

　　面板表面做了轻微的拉丝处理，表面粗糙度控制在Ra1.6，切屑和切削液不会附着在面板表面，操作人员只需要用毛刷就可以快速清理台面积存的切屑，不会因为表面过于粗糙导致细小切屑嵌在纹理中难以清理。面板的四个角做了R3的圆角过渡，避免直角位置积存杂物，也能防止面板在搬运安装过程中磕碰变形。从结构强度验证来看，通过有限元模拟，在面板中心位置施加20kg的集中载荷时，面板的最大变形量不到0.05mm，完全满足辅助工位的承载需求，不会因为长期承载出现永久变形。这类面板的设计没有复杂的曲面结构，所有特征都可以通过普通铣床、钻床完成加工，加工成本低，制作周期短，适合各类机加工工位的快速配套改造，也可以根据不同的工位标识需求，更换表面的蚀刻字符内容，适配不同工序、不同设备的辅助台面需求，在中小批量的机加工车间工位优化中，这类标准化的面板结构可以大幅减少工位定制的设计工作量，提升工位布置的效率。
