集成MCCB与三菱ST-20模块的配电板组件

　　在工业现场的设备电控改造、小型产线电控集成场景中，这类集成化配电板是整线动力分配与信号控制的核心载体，区别于零散排布的电控元件，该组件将动力回路保护、控制信号中转、变频驱动输出的功能整合在同一安装基板上，大幅压缩了电控柜内的安装空间占用，同时减少了柜内二次布线的错接风险。从实际使用场景来看，这类配电板可直接适配小型机床、输送类单机设备、非标自动化工作站的电控需求，无需设计人员再从零开始排布元件、规划走线，可直接作为电控单元嵌入设备柜体，缩短设备的电控开发周期。

　　从功能特性来看，该组件集成的塑壳断路器（MCCB）承担主回路的过载与短路保护职责，额定分断能力可覆盖常规工业单机设备的动力进线需求，在下游设备出现过流、短路故障时可快速切断主回路，避免故障范围扩大；搭配的微型断路器（MCB Domae）负责各分支回路的独立保护，可分别为控制回路、传感回路、驱动回路提供独立的过流保护，单回路故障时不会切断整板供电，便于现场运维人员快速排查故障点。板载的三菱ST-20控制模块作为逻辑控制核心，可完成本地IO信号采集、逻辑运算与控制指令输出，无需额外外挂小型PLC即可实现简单的设备逻辑控制，进一步降低了电控系统的硬件成本。配套的接线板采用标准化端子排布，所有进出线回路均预留对应接线位，强电与弱电端子分区排布，避免强电信号对弱电控制信号产生电磁干扰；集成的变频驱动器（Vfd）可直接对接三相异步电机，实现电机的转速调节、启停控制，无需额外在柜内单独安装变频器，减少了动力线与控制线的布线长度。

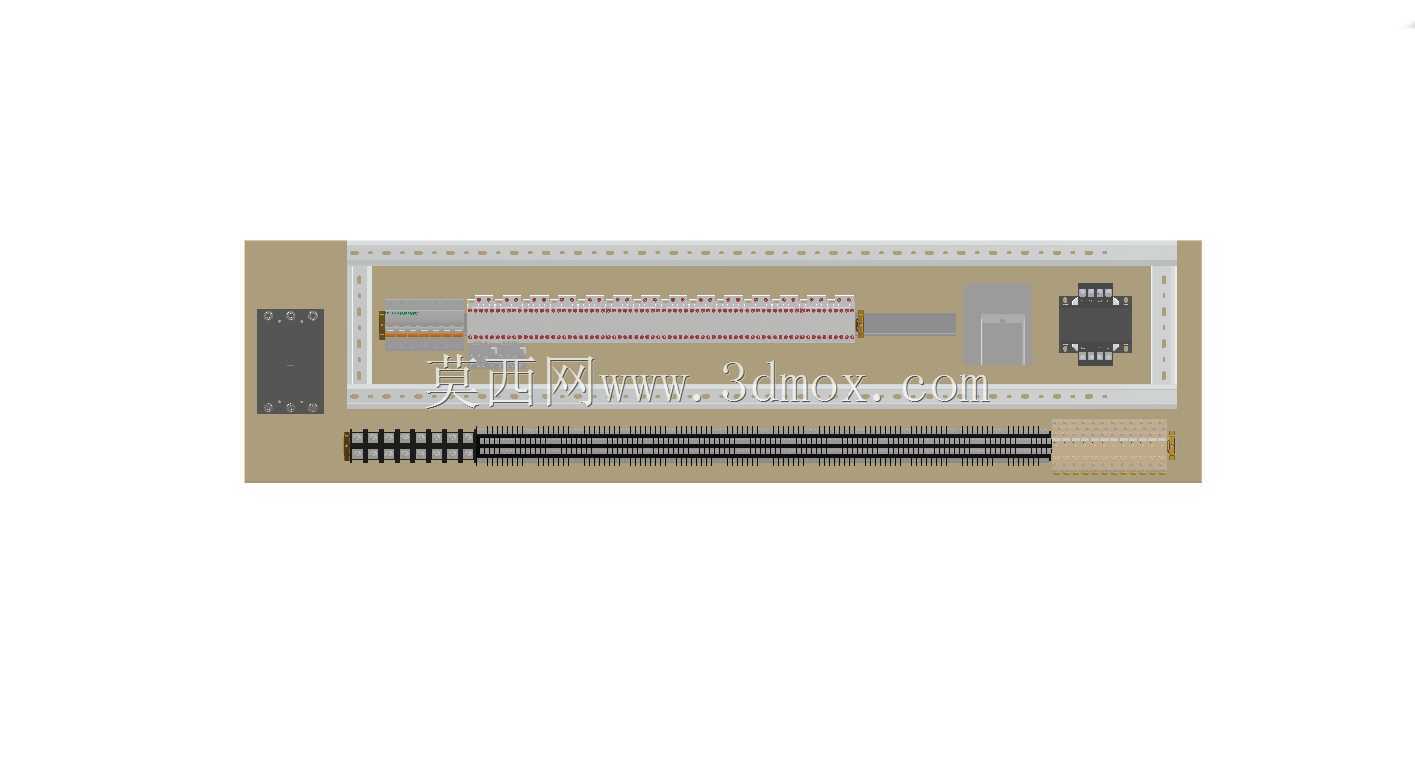

　　从设计思路来看，该配电板采用模块化排布逻辑，主回路元件沿基板左侧纵向排布，从进线端的MCCB开始，依次向下排布分支MCB，动力走线沿基板左侧的布线槽敷设，强电回路与右侧的控制模块、变频驱动区域通过物理隔板分隔，避免电磁干扰。控制模块与接线端子沿基板中部横向排布，所有IO信号端子均对应控制模块的引脚编号做丝印标识，现场接线时可直接对应点位接线，无需反复核对图纸。变频驱动模块布置在基板右侧靠近出线端的位置，动力输出线可直接从模块端子引出至电机，缩短了高频动力线的长度，降低了谐波对外辐射的强度。基板整体采用绝缘阻燃的工程材料作为安装底板，所有元件的安装孔位均按照对应元件的官方安装尺寸预留，元件之间的电气间隙满足低压电控设备的安全规范要求，不同电位的带电部件之间预留足够的爬电距离，避免潮湿、多尘环境下出现爬电击穿问题。

　　从安装边界与尺寸适配来看，该配电板的整体外形为矩形板式结构，安装孔位布置在基板的四个边角位置，可直接通过螺栓固定在电控柜的安装梁上，安装时需预留上下左右各20mm的操作空间，便于后期运维时开合断路器、插拔接线端子。主回路进线端位于基板左上角，出线端分别布置在基板下侧与右侧，接线时可根据柜内走线方向选择对应的出线位置，适配不同柜体的布线走向。元件排布时充分考虑了操作便利性，所有断路器的操作手柄均朝向柜体柜门侧，柜门关闭后可通过外部操作手柄直接操作主断路器分合闸，无需打开柜门即可完成紧急断电操作。接线板的端子均采用螺钉压接式结构，适配0.5-6平方毫米的多股铜芯线，可覆盖常规工业设备的动力线与控制线线径需求，端子的压接扭矩符合通用接线规范，避免压接过松导致的接触发热、压接过紧导致的线芯断裂问题。变频驱动模块的散热面朝向基板外侧，安装时需避免其他元件遮挡散热风道，保证模块运行时的热量可及时散出，避免长时间高温运行缩短元件使用寿命。

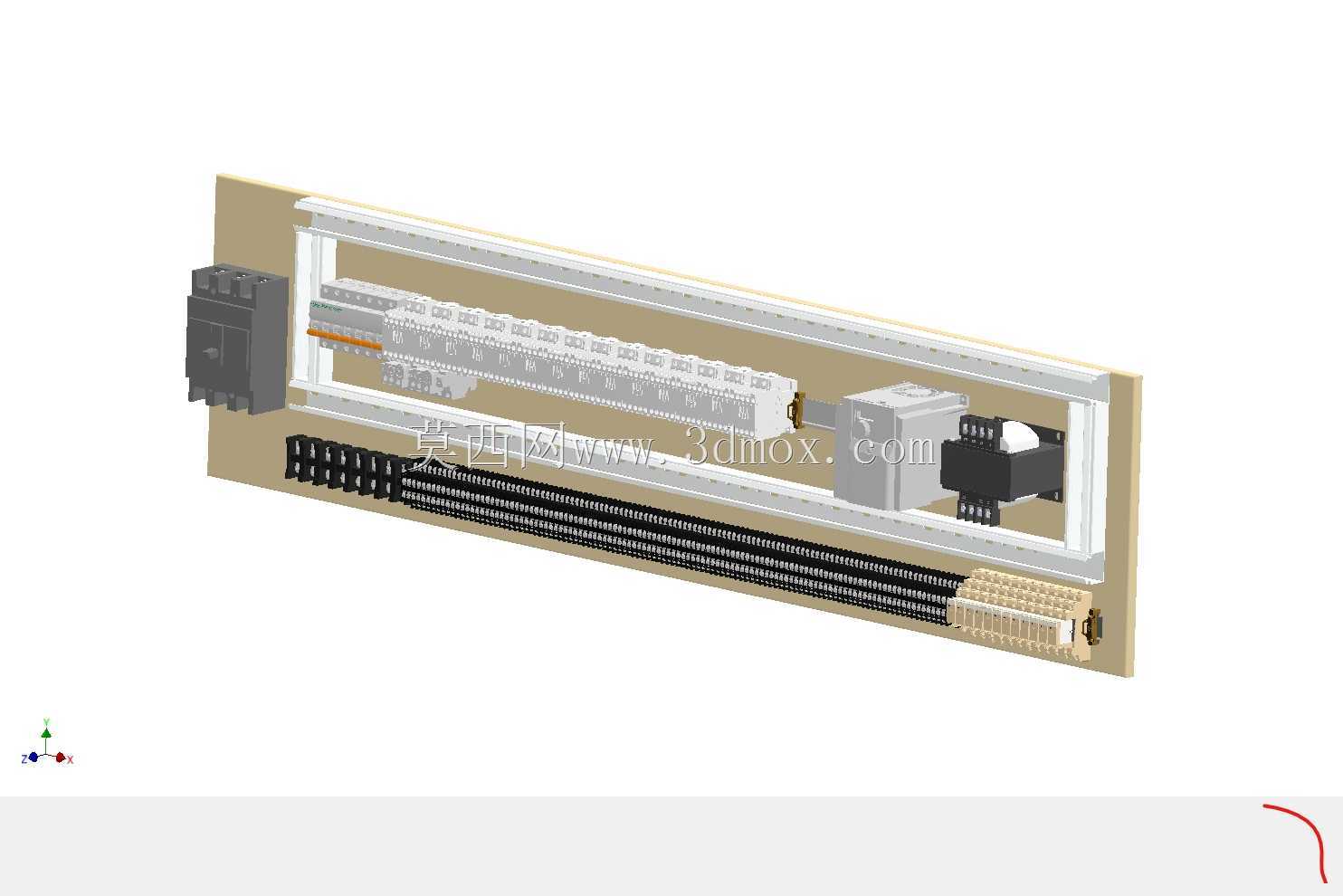

　　在实际建模过程中，所有元件的外形尺寸、安装孔位均按照实物1:1还原，布线槽的宽度、深度均匹配常规电控布线的线量需求，槽内可容纳所有强电与弱电线缆，布线槽盖板可正常开合，便于后期增减线路时的运维操作。板上的所有标识丝印均按照工业电控的常规标识规范制作，主回路标识、回路编号标识清晰可辨，可直接用于指导现场接线与后期运维。
