教学实训用不间断电源机柜结构设计

　　这款机柜的设计初衷是面向职业院校、企业内部培训中心的电气装调实训场景，区别于工业现场部署的商用UPS柜体，它在结构上做了诸多适配教学操作的调整，既保留了工业级UPS机柜的核心功能逻辑，又兼顾实训过程中的操作便利性、结构展示性需求。从实际应用场景来看，这类实训机柜主要用于开展不间断电源系统的故障排查、部件更换、接线调试、日常维护等实操训练，学员可以在不影响真实生产供电系统的前提下，完整模拟工业现场UPS设备的全流程运维操作，熟悉柜体内部的器件排布、走线规范、联锁逻辑，掌握断电切换、电池组检测、负载通断等核心操作要点。

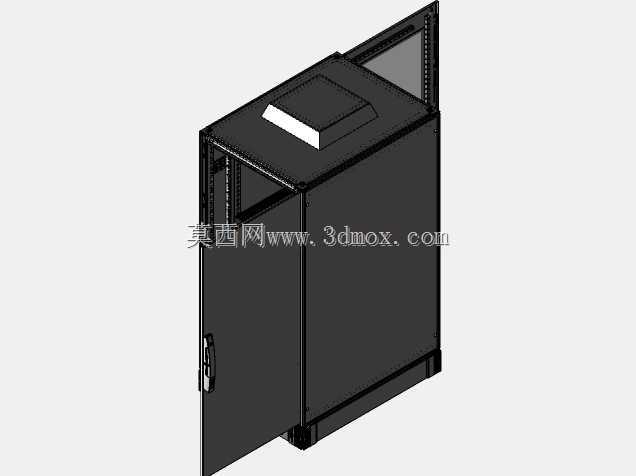

　　从功能特性上看，这款柜体采用前开式单门结构，门体配备嵌入式锁具，既可以在实训演示时完全打开，完整暴露内部安装空间，方便学员观察内部器件布局、走线走向，也可以在非操作时段锁闭，避免无关人员触碰内部带电部件。柜体顶部预留了散热通风与走线开孔，对应UPS主机顶部的散热风道设计，保证设备长时间运行时的热量可以顺利排出，同时顶部的过线孔配备护线胶圈，避免穿线时划伤线缆绝缘层。柜体侧部采用整板式钣金结构，后部预留了靠墙安装的固定挂孔，同时底部设置了承托底脚，既可以落地放置，也可以通过膨胀螺栓固定在墙面，适配不同实训场地的安装条件。

　　设计过程中，首先考虑的是实训操作的可视性需求，因此将前门的开合角度做了加大处理，相比商用机柜常见的110度开合角度，这款柜门可以开启至150度以上，不会在操作时遮挡学员视线，同时门体与柜体之间采用可拆卸式铰链，方便在开展柜体结构拆装实训时快速拆卸门体，还原钣金柜体的装配流程。内部安装空间的规划上，预留了UPS主机安装位、电池组分层安装架、输入输出断路器安装区、走线槽布置空间，各区域之间预留了足够的操作间隙，保证学员在接线、更换部件时手部有充足的操作空间，不会因为空间局促导致操作失误或者部件磕碰。

　　外形尺寸方面，这款机柜的整体高度控制在1.2米左右，宽度0.6米，深度0.8米，这个尺寸既可以容纳常规10kVA容量的UPS主机与配套的后备电池组，又不会因为柜体过高导致学员操作顶部器件时需要借助登高工具，适配实训场景下不同身高学员的操作需求。安装边界上，柜体后部距离墙面需要预留至少100mm的散热与走线空间，前部预留至少800mm的操作空间，保证门体完全打开时不会碰到前方的实训台或者其他设备，底部的承高脚高度为50mm，既可以避免地面潮气侵入柜体内部，也方便地面线缆从底部进入柜体，适配实训场地常见的地面布线方式。

　　结构细节上，柜体的钣金折弯处都做了圆角处理，避免锐边划伤学员，所有内部安装孔位都采用统一的模数化间距设计，兼容标准电气安装梁的安装尺寸，学员可以根据实训需求灵活调整内部器件的安装位置，模拟不同容量、不同配置的UPS系统布局。柜体的框架采用折弯焊接一体式结构，保证整体刚性，在频繁开关门、拆装部件的实训使用场景下，不会出现框架变形、铰链松动的问题，相比拼接式框架的柜体，耐用性更适合高频次操作的实训环境。同时，柜体内部预留了接地端子排，所有金属部件都可以通过接地端子可靠接地，满足实训操作的电气安全要求，避免学员操作时发生触电风险。

　　在故障模拟的适配设计上，柜体内部预留了故障设置模块的安装位置，培训讲师可以通过内置的故障开关，模拟UPS系统的常见故障，比如输入断路、电池组接触不良、输出过载、散热风扇故障等场景，让学员通过检测器件参数、排查线路走向来定位故障点，完成故障排除的实训操作，这也是这款实训机柜和普通商用UPS机柜的核心区别——商用机柜追求运行稳定性，尽量减少故障点，而这款实训机柜在保证安全的前提下，刻意预留了故障模拟的结构空间，方便教学过程中设置不同的实操考核场景。
