100瓦单晶光伏组件结构设计方案

　　在分布式光伏系统的小型离网应用场景里，这类小功率单晶光伏组件的适配范围非常广，不管是户外监控设备的独立供电、偏远地区户用小型储能系统配套，还是露营移动电源的补能单元，都能见到同规格产品的身影。不同于大功率集中式电站用的大尺寸组件，这类百瓦级组件的设计核心是在有限的板面尺寸内，平衡电池片排布密度、结构强度与安装适配性，不需要适配跟踪支架的大跨度安装要求，反而要兼顾墙面、杆架、便携支架等多种安装场景的固定需求。

　　从结构设计逻辑来看，这款组件采用6行10列的单晶电池片排布方案，每片电池片通过互联条完成串接，整体串接后的电压电流参数匹配常规12V储能系统的充电需求，不需要额外搭配特殊规格的控制器就能直接接入小型离网系统。边框采用常规的铝合金型材结构，边框的折边设计预留了标准安装孔位，安装时可以通过压块或者螺栓直接固定在支架上，边框与层压件之间的密封胶层完全覆盖层压件边缘，避免户外使用时水汽渗入层压结构内部，造成电池片氧化、电极腐蚀等问题。层压结构从上到下依次是低铁钢化玻璃、EVA胶膜、单晶电池片阵列、EVA胶膜、背板，五层结构经过层压工艺复合为整体，钢化玻璃的透光率控制在91%以上，既能保证足够的光线入射到电池片表面，又能抵御户外冰雹、飞石的冲击，背板采用耐候性TPT材质，可长期耐受紫外线照射与高低温循环，避免长期户外使用出现背板开裂、粉化的问题。

　　这款组件的外形尺寸控制在680×760×25mm，厚度方向的尺寸包含了边框的凸起结构，安装时需要预留至少30mm的后方通风间隙，避免组件工作时散热不畅导致发电效率下降，同时也能降低高温对层压结构寿命的影响。组件的重量控制在合理区间，单人即可完成搬运与安装作业，不需要额外的吊装设备，非常适合小型项目的快速部署。接线盒设置在组件背面的上方位置，内置旁路二极管，当局部电池片被遮挡时，二极管可以导通避免热斑效应烧坏电池片，接线盒的防护等级达到IP65，可直接暴露在户外环境中使用，出线端采用标准MC4接头，可直接与同规格组件或者光伏线缆快速对接，不需要额外做接头防水处理。

　　在实际选型应用中，这类百瓦级组件的安装边界需要重点关注几个维度：首先是安装面的承重要求，组件本身重量加上风载、雪载的附加载荷，安装支架与固定面需要能承受不低于每平方米0.5kN的载荷；其次是安装倾角的选择，需要根据使用地区的纬度调整倾角，保证全年平均接收的太阳辐射量最大化，在固定倾角安装的场景下，不需要额外调整角度即可满足日常发电需求；另外在多块组件串并联使用时，需要保证同串组件的电流参数匹配，避免出现木桶效应拉低整体发电效率。

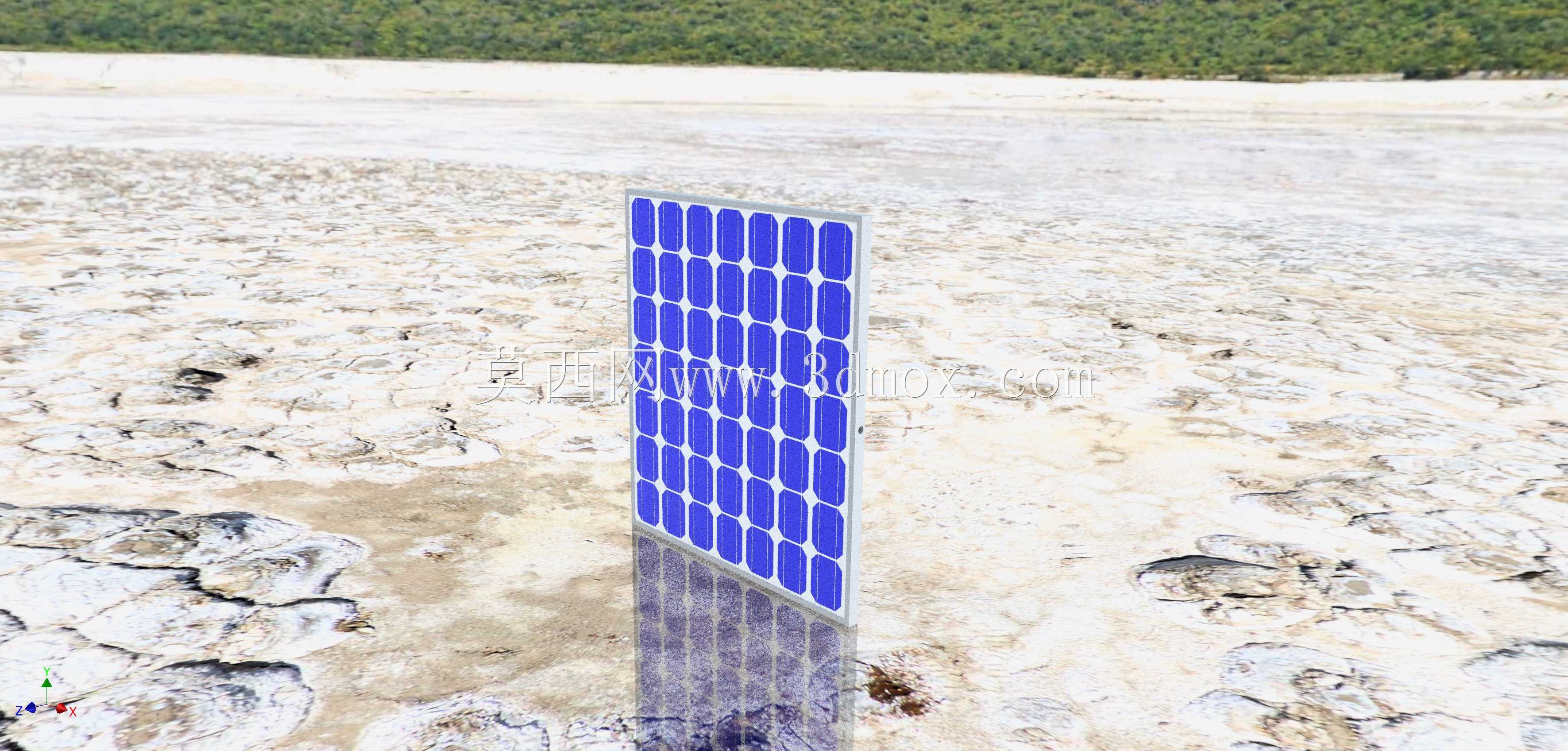

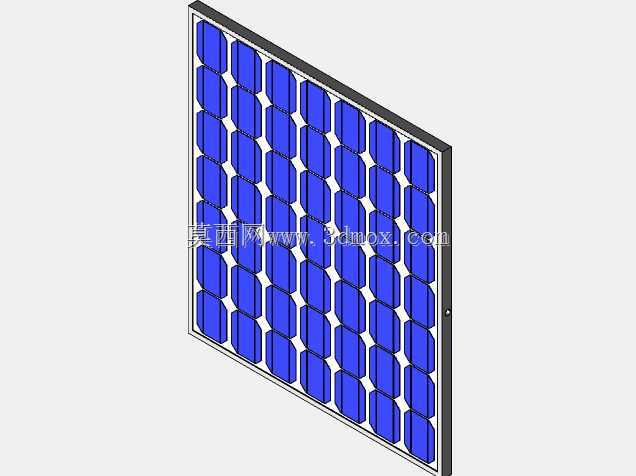

　　从建模细节来看，这款模型还原了组件的真实结构细节，包括电池片的倒角特征、互联条的排布、边框的安装槽结构、接线盒的外形轮廓，在做光伏系统的整体布局设计、安装支架的结构校核时，可以直接调用该模型进行装配干涉检查，不需要重新测绘组件外形，能大幅缩短小型光伏项目的设计周期。模型的层压件部分做了整体简化处理，保留了外部的视觉特征与安装尺寸，不会因为过多的内部细节导致装配文件过大，适合在系统级装配中使用。
