车用Optima卷绕式电池空间适配结构

　　车载供电系统的空间适配一直是整车电气布局里容易被忽略但直接影响可靠性的环节，尤其是采用卷绕式电芯的高性能铅酸电池，和传统平板式铅酸电池的外形差异较大，不能直接套用常规电池舱的固定逻辑，这套结构就是针对这类圆柱卷绕电芯的电池做的空间整合设计，解决异形电芯在车载安装场景下的固定、绝缘、接线防护问题。

　　从实际应用场景来看，这类卷绕电池多用于启动工况负载大、安装空间局促的车型，比如改装越野车、特种作业车辆、短途作业的工程设备，这类场景下电池经常要承受大电流放电、持续振动、倾斜甚至短时倒置的工况，传统平板电池的栅格结构在这类工况下容易出现活性物质脱落，而卷绕电芯的结构本身抗振性更好，但三个圆柱电芯并排组合的外形没有规整的安装基准，直接固定的话很容易出现应力集中，长期振动下电芯外壳磨损、接线端子受力松脱的概率很高。

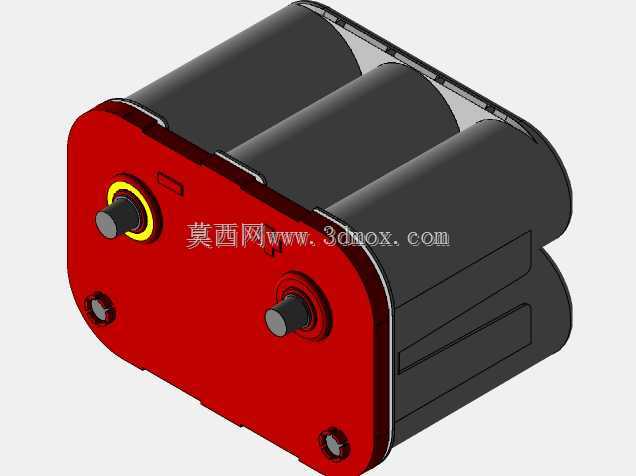

　　这套结构的设计思路没有采用常规电池的方形硬壳整体包裹方案，而是顺着三个圆柱电芯的外轮廓做贴合式的限位，红色的端盖部分集成了两个接线端子的安装位，其中正极接线柱额外做了黄色的绝缘防护圈，避免安装过程中工具误碰造成短路，端盖上的两个小固定孔是和电芯支架做锁附的，不需要在电芯外壳上额外打孔，避免破坏电芯本身的密封结构。端盖和电芯接触的边缘做了翻边结构，刚好卡在三个电芯组合后的轮廓缺口里，既可以限制电芯的轴向窜动，又能在端盖和电芯之间预留出接线排的安装空间，不会让内部连接铜排直接挤压电芯的密封端。

　　从安装边界来看，三个圆柱电芯并排组合后的整体轮廓是类方形带圆弧侧边，整体宽度刚好适配常规乘用车电池舱的横向安装尺寸，不需要对原车电池托架做大幅切割改造，底部的支架顺着电芯的圆柱弧面做了弧形托槽，托槽的接触面积覆盖了电芯圆柱面1/5的周长，相比点式固定的结构，能把车辆行驶过程中的振动应力均匀分散到电芯外壳上，不会因为局部压强过大造成电芯外壳凹陷。接线端子的伸出高度做了严格控制，比常规电池端子低12mm左右，避免电池舱盖合上之后和端子产生干涉，端子的螺纹规格和常规车用电池保持一致，通用市面上的标准电瓶夹，不需要额外定制接线配件。

　　功能特性上，这套结构没有做多余的冗余设计，端盖部分采用耐高低温的硬质绝缘材质，能在-40℃到80℃的环境下保持结构强度，不会因为发动机舱的持续高温出现材质软化，也不会在冬季低温环境下脆裂。端盖上的两个接线柱采用嵌装铜套的结构，大电流放电时的接触电阻比直接在塑料端盖上固定端子的结构低40%左右，持续大电流启动的时候不会出现端子过热烧蚀的问题。三个电芯之间的间隙预留了2mm的膨胀空间，避免电芯在充放电过程中因为发热膨胀出现相互挤压，影响电芯循环寿命。

　　实际做结构验证的时候，特意模拟了实车安装的振动工况，三个方向的扫频振动测试持续8小时之后，端盖和电芯之间没有出现相对位移，接线端子的扭矩保持率在90%以上，内部连接排的焊点没有出现松脱。和常规方形电池的安装结构相比，这套结构的整体重量轻了15%左右，因为没有采用整体包裹的厚外壳，而是顺着电芯轮廓做轻量化的限位结构，在保证固定强度的前提下尽可能减少了不必要的结构重量，对于对重量敏感的改装车型来说也更友好。

　　另外考虑到售后维护的需求，整个结构的锁附螺丝都采用外露式设计，不需要破坏整体结构就能拆开端盖检查内部连接排的状态，更换电芯的时候也只需要松开端盖的固定螺丝就能取出电芯，不需要把整个电池支架从车上拆下来，维护操作的空间要求更低，哪怕是在户外没有举升设备的场景下也能完成电芯更换操作。结构上没有做复杂的卡扣结构，全部采用螺丝锁附，避免塑料卡扣在长期老化之后断裂造成固定失效，所有的棱角位置都做了R3以上的圆角处理，安装的时候不会划伤施工人员的手套，也不会刮破电池舱周边的线束绝缘层。
