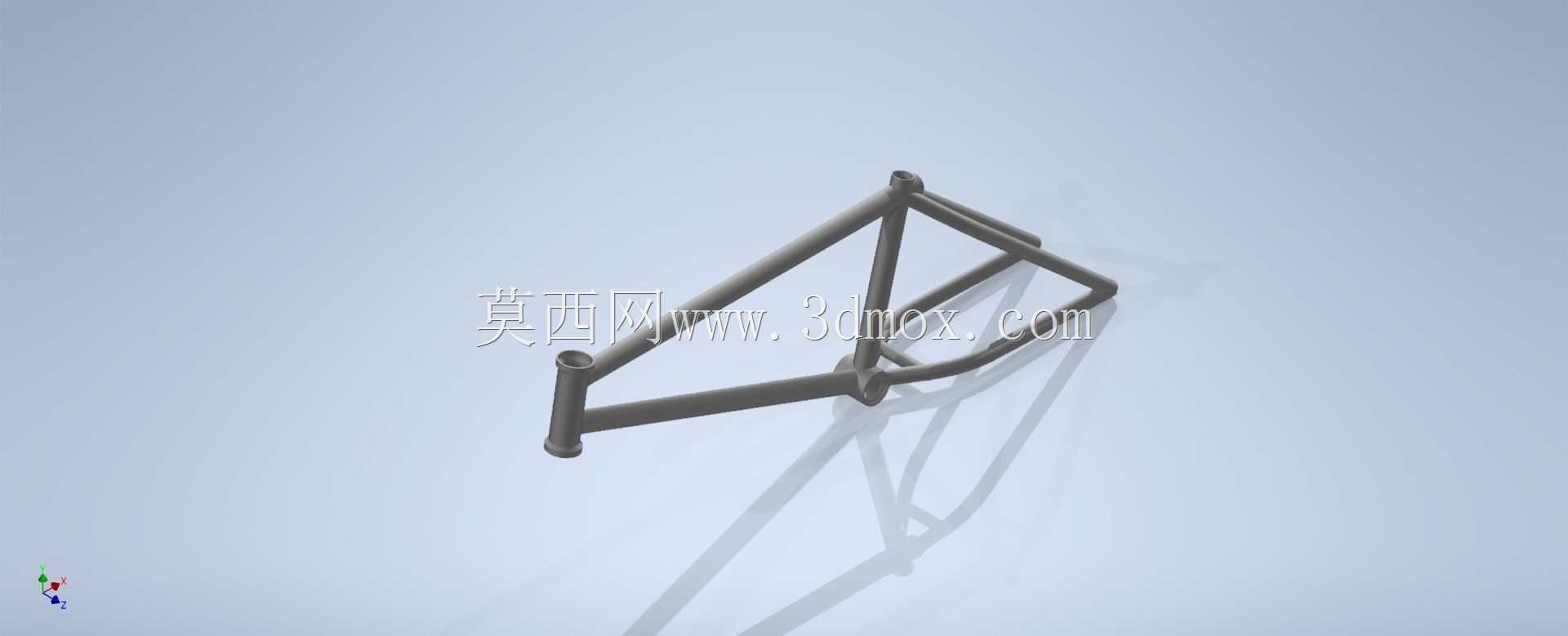

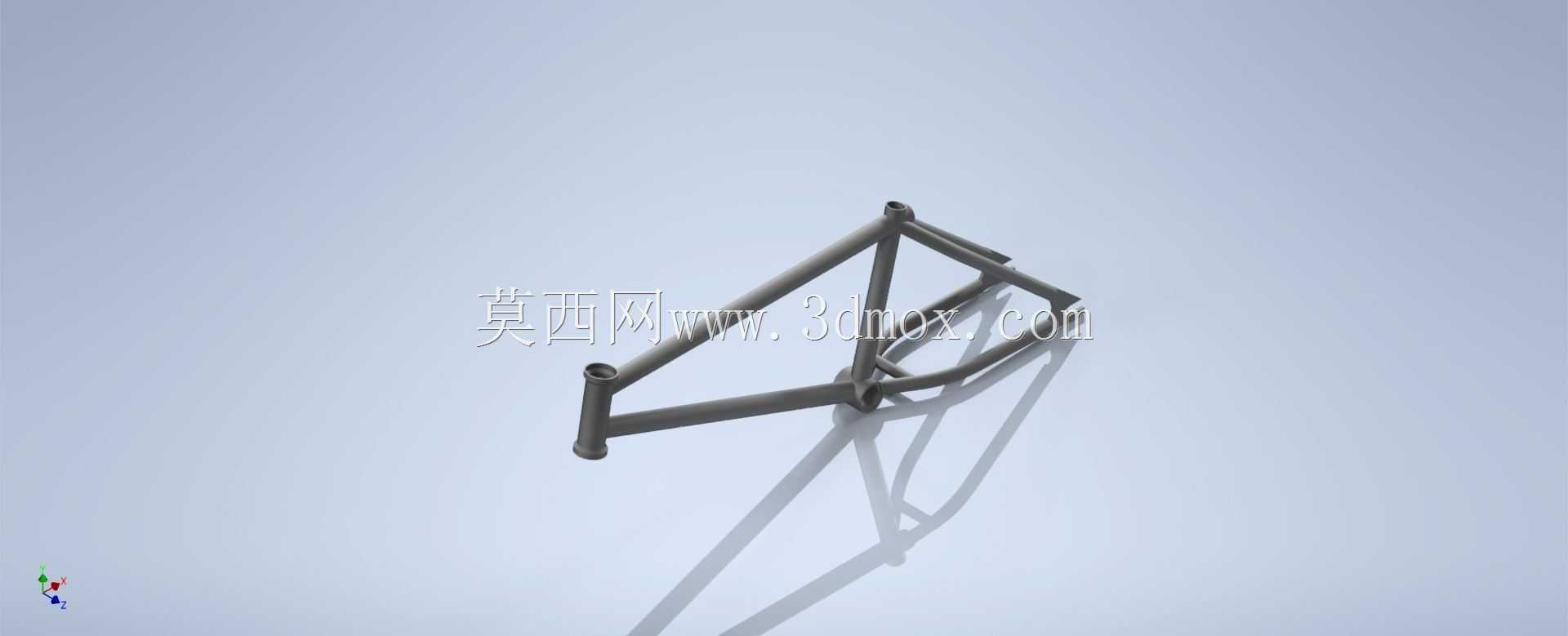

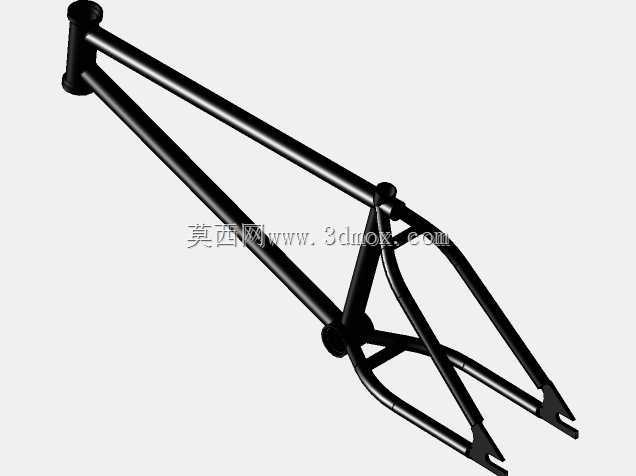

BMX小轮车几何异形车架结构设计

　　这款BMX小轮车异形车架的结构设计，核心围绕街式特技骑行的高强度使用需求展开，区别于常规通勤自行车的三角架构型，在管型走向、节点布局上做了针对性的几何优化，适配特技动作下的多向载荷传递。从实际应用场景来看，这类车架主要服务于街式小轮车运动，需要应对起跳落地的垂直冲击、杠上研磨的侧向挤压力、转把动作带来的扭转力矩，常规自行车架的等径圆管对称布局很难覆盖这类复杂工况的受力需求。设计过程中首先确定的是五通位置的基准坐标，作为骑行时踩踏发力、落地冲击的核心承载点，五通区域的管段交汇做了平滑过渡处理，避免锐角交汇带来的应力集中，下管与座管的夹角没有沿用常规代步车的钝角设计，而是收窄了12度，让落地时的冲击力能够沿着下管直接传导到头管区域，

　　减少座管位置的应力弯折风险。头管的安装角度设置为74.5度，这个角度是在多轮样件测试后确定的，既能够保证前轮转向的灵活度，满足转把、神龙摆尾这类快速转向动作的操作需求，又不会因为角度过飘导致高速滑行时的方向失控，头管内部预留了标准碗组的安装位，上下碗组的安装同轴度公差控制在0.05mm以内，避免转向卡顿的问题。后叉的设计采用了非对称的管型布局，右侧叉腿因为要避让后轮组的飞轮结构，做了轻微的外偏移，同时在叉腿与尾钩连接的位置加厚了管壁厚，研磨动作时这个位置会频繁与道具接触，加厚处理既能够提升抗磕碰能力，也能抵消非对称布局带来的侧向刚度差。座管的长度做了缩短处理，适配BMX骑行时低座高的使用习惯，

　　座管夹的安装位置避开了上管与座管的交汇焊缝，避免夹紧力长期作用在焊缝热影响区导致的开裂问题。从安装边界来看，这款车架适配20英寸标准BMX轮组，后叉开档尺寸为110mm，匹配常见的小轮车花鼓规格，五通采用中轴通用的BB中轴安装尺寸，能够兼容市面上绝大多数的BMX曲柄组件，头管长度为120mm，适配标准的有牙或无牙碗组结构，不需要额外做改装就能完成整车装配。管材的选型上，主承载管段采用了变径处理，靠近节点的位置管径更大、管壁更厚，管段中间位置适当减薄，在保证整体结构强度的前提下控制车架整体重量，避免过重的车架影响特技动作的操控灵活性。焊缝的布局全部沿着管材的受力走向设置，没有在管段的受拉侧布置横向焊缝，

　　所有交汇节点的焊缝都做了平滑打磨处理，既能够减少应力集中点，也能避免焊缝凸起影响后续的表面涂装处理。实际测试中，这款车架在1.5米高度垂直落地的冲击测试下，各管段的形变量都控制在弹性形变范围内，没有出现永久变形或焊缝开裂的情况，侧向施加300N的模拟研磨载荷时，后叉的侧向形变量小于2mm，能够满足高强度特技骑行的使用需求。不同于常规量产车架的标准化几何，这款异形车架的管型走向参考了特技骑手的实际动作反馈，在上管靠近座包的位置做了轻微的下凹处理，方便骑手做动作时腿部的收放，不会因为上管过高磕碰腿部。整体结构没有多余的安装位设计，完全围绕BMX街式骑行的核心需求做减法，去掉了通勤车架上的挡泥板安装孔、货架安装孔等冗余结构，进一步降低车架的无效重量，同时减少了应力集中的开孔位置。
