概念款无辐条轮毂电动自行车结构设计

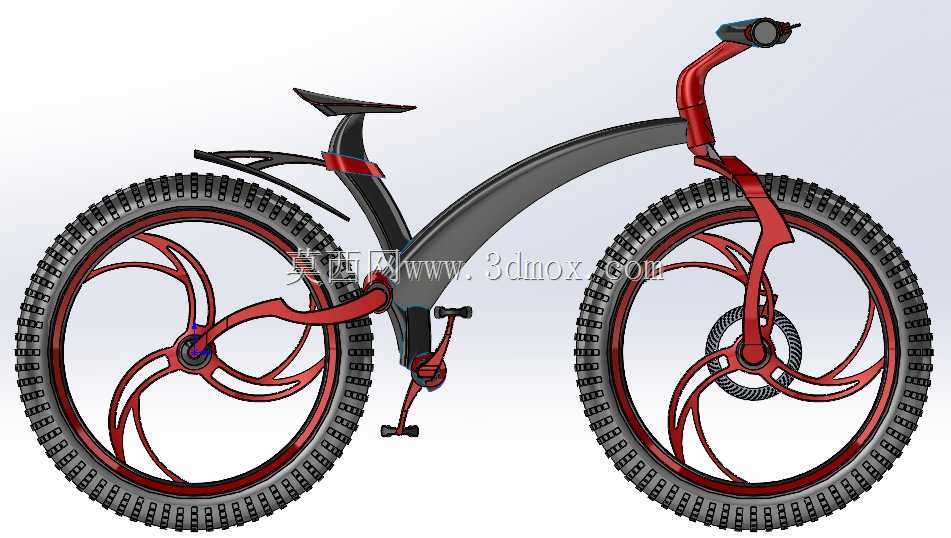

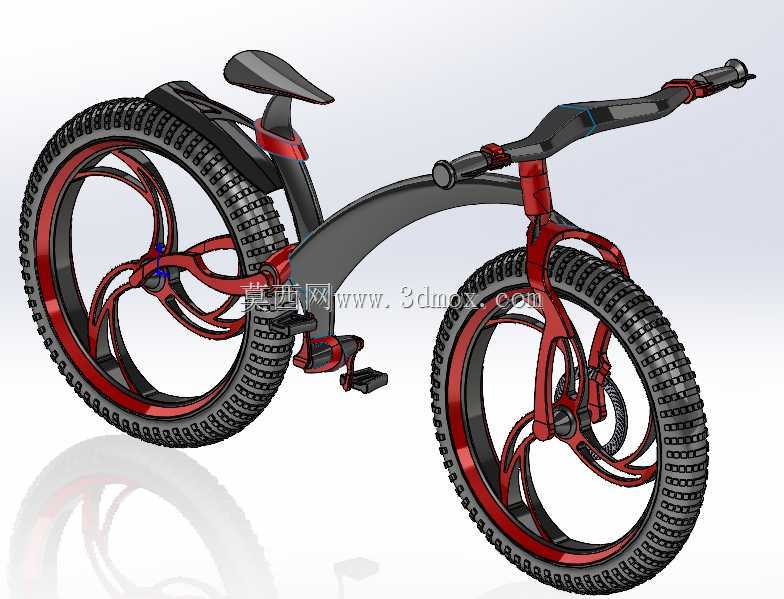

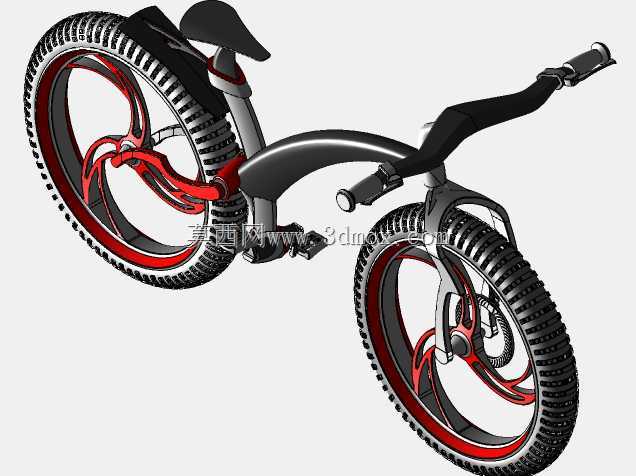

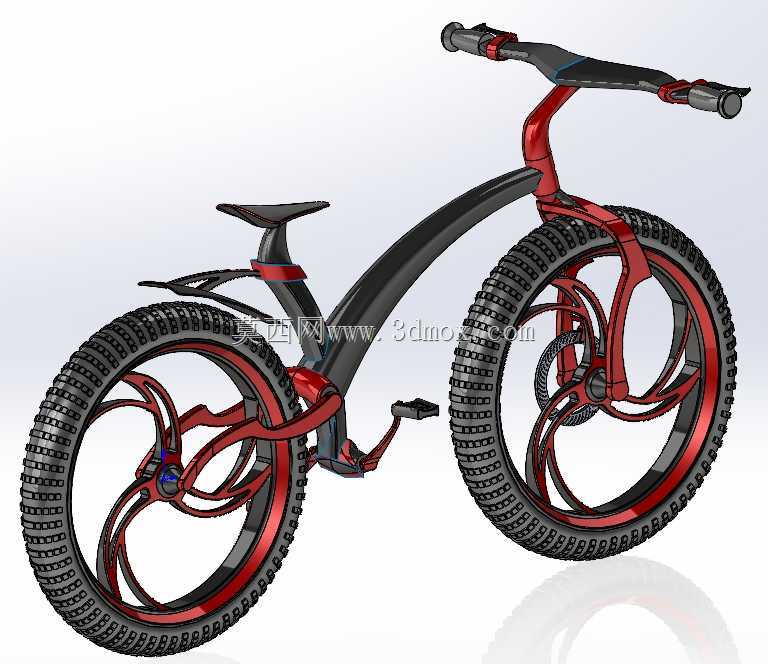

　　这款概念代步两轮载具的设计，最初是面向城市短途个性化出行场景做的结构探索，区别于常规量产电动自行车的管架拼接结构，整车采用了大弧度一体化主梁作为核心承载件，从车头转向管位置平滑过渡到后轮轴安装位，没有额外的后上叉、后下叉拼接结构，既减少了焊接或紧固件连接的应力集中点，也让整车外观的视觉流畅度得到提升。从实际使用场景出发，这款车型定位是城市平坦铺装路面的单人短途通勤，兼顾人力骑行与电助力两种驱动模式，因此在轮组设计上采用了无辐条一体式轮毂结构，轮圈与轮毂支撑件采用一体化成型思路，替代传统的钢丝辐条或铸铝辐条，一方面降低了辐条松动、形变带来的维护需求，另一方面大尺寸的轮毂支撑结构可以预留出轮毂电机、内置传动组件的安装空间，不需要额外外挂电机支架，让轮组部分的重心更贴近轮轴中心，提升行驶过程中的转动稳定性。

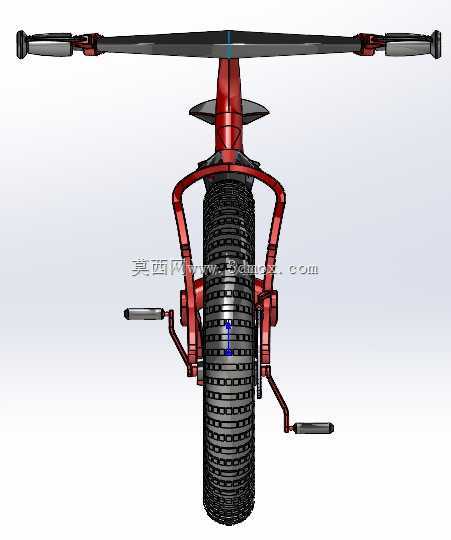

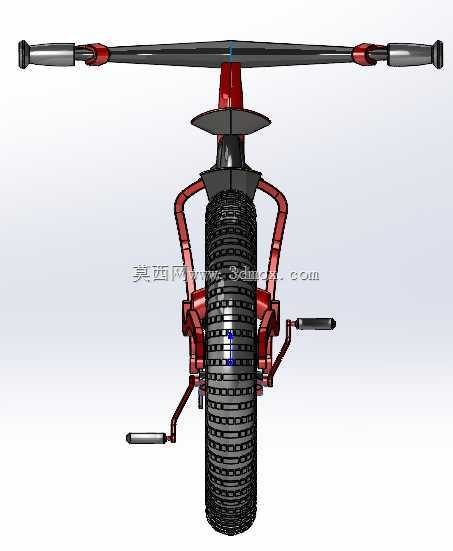

　　轮组部分选用了大颗粒宽断面轮胎，胎面宽度比常规城市通勤电动车胎提升约40%，胎块高度也做了加高处理，除了适配城市铺装路面之外，也能应对轻度非铺装路面的碎石、浅坑路况，轮胎与一体式轮毂的安装边界做了全包式轮缘设计，避免骑行过程中泥水卷入轮毂内部的传动或电控组件。转向部分采用了大抬升角度的一体弯把，没有额外的把立拼接结构，车把握把位置做了15度的后掠角度，符合人体工学的握持姿态，长时间握持不会出现手腕过度弯折的疲劳问题，车把与转向管的连接位做了加强筋过渡，能承受转向过程中的侧向冲击力，避免急转时出现连接位形变。

　　承载部分的鞍座采用了窄长型运动坐垫，安装位置在主梁弧度的最高点下方，通过隐藏式的座管与主梁内部的安装衬套连接，座管的插入深度预留了150mm的调节行程，可以适配不同身高的使用者调整骑行坐姿，鞍座下方的主梁位置预留了电池仓的安装空间，将动力电池内置在主梁腔体内部，既降低了整车的重心高度，也能通过主梁的金属结构对电池形成防护，避免外部磕碰造成电池损伤。脚踏驱动部分保留了传统的曲柄脚踏结构，曲柄安装位设置在主梁靠近后轮的下侧位置，传动结构可以选择内置的轴传动或者皮带传动，替代传统的外露链条，避免骑行过程中链条油污沾染衣物，也减少了链条张紧、润滑的维护工作量。

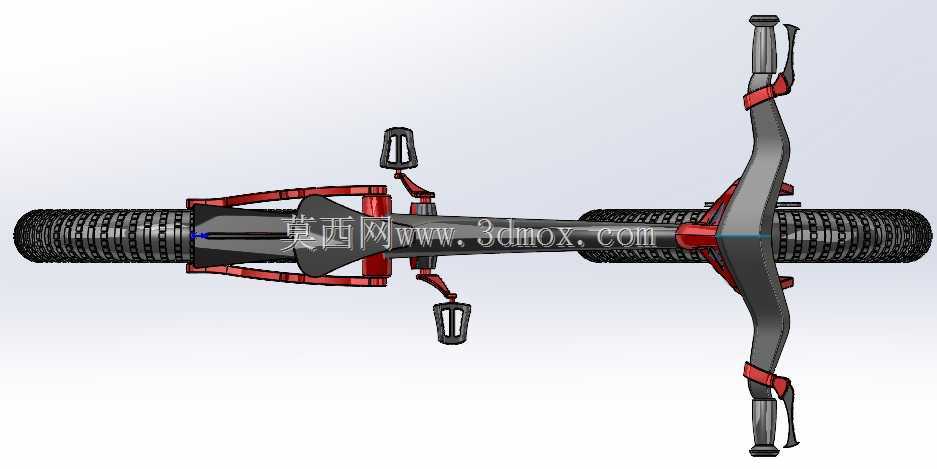

　　从安装边界的尺寸设计来看，整车的轮距控制在1100mm左右，整车长度不超过1400mm，转向把的宽度控制在620mm，能够满足城市非机动车道的通行宽度要求，也能方便推入电梯、停放至常规的非机动车停车位。整车的离地间隙设置在180mm，比常规城市电动车高50mm左右，能够轻松通过城市道路的减速带、路沿石等障碍，不会出现底盘剐蹭的问题。在结构强度设计上，一体化主梁采用了变截面的腔体结构，在车头转向位、脚踏安装位、后轮轴安装位等应力集中的区域做了壁厚加强，其余区域做了壁厚优化，在保证整体结构强度满足100kg承载要求的前提下，尽可能降低整车的自重。轮毂部分的支撑结构采用了多道弧形支撑筋设计，每道支撑筋都做了圆弧过渡，没有直角应力集中点，能够承受骑行过程中的路面冲击载荷，不会出现支撑筋断裂的问题。

　　这款设计在功能上兼顾了电助力与纯人力骑行的需求，电助力模式下轮毂电机直接驱动后轮，动力传输路径短，传动效率更高，人力骑行模式下因为没有外露链条的传动损耗，踩踏的力传递效率也比传统链条车型更高。整车没有设计额外的后货架、挡泥板等外挂附件，所有功能组件都集成在主梁与轮组的结构内部，外观整体性更强，也减少了外挂附件松动、脱落的风险。转向系统的限位结构做了内置设计，转向最大角度为左右各45度，避免转向角度过大造成的车身倾倒问题，刹车结构可以兼容碟刹安装位，在轮毂内侧预留了碟刹盘的安装空间，卡钳直接固定在主梁的后轮安装位上，刹车力传递直接，制动响应更快。
