金属材料力学性能测试用拉伸试样结构

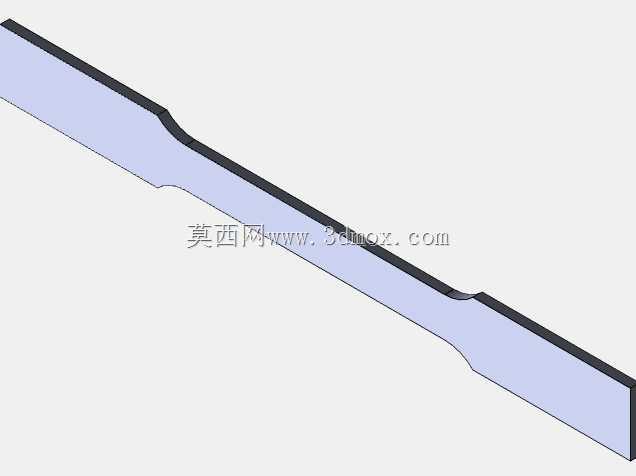

　　在金属材料力学性能检测环节，拉伸试样是获取材料屈服强度、抗拉强度、断后伸长率、断面收缩率等核心力学参数的必备载体，其结构设计合理性直接决定试验数据的准确性，是材料实验室、热处理车间、金属加工企业质检环节不可或缺的测试工装部件。这类试样的结构设计完全围绕拉伸试验的受力逻辑展开，整体为长条形扁平结构，中间段为平行的测试标距段，两端为宽度更大的夹持段，夹持段与标距段之间通过平滑过渡的圆弧衔接，避免应力集中在过渡区域导致试样提前断裂，造成试验数据失真。从实际使用场景来看，这类试样会被安装在万能材料试验机的夹具上，两端夹持段被夹具牢牢固定后，设备沿试样轴向施加匀速静拉力，直至试样断裂，设备通过内置的力传感器与位移传感器采集全程的力-变形曲线，

　　进而换算出材料的各项力学指标，是原材料入厂检验、热处理工艺验证、新材料研发过程中必须用到的测试构件。设计这类试样时，首先要匹配对应测试标准的尺寸要求，标距段的长度、宽度、厚度公差都有严格的控制范围，过渡圆弧的半径也需要符合标准规定，避免因结构尺寸偏差导致应力分布异常；夹持段的宽度要大于标距段，保证夹具夹持时的摩擦力足够，不会在拉伸过程中出现打滑现象，同时夹持段的表面平整度需要控制在合理范围内，避免装夹时出现偏载，让试样承受附加的弯曲应力，影响测试结果的准确性。从安装边界来看，试样的总长度需要匹配所用万能试验机的夹具行程，两端夹持段的长度要满足夹具的最小夹持深度要求，避免装夹不稳；试样的厚度需要适配夹具的夹持量程，

　　不能超出夹具的可夹持厚度范围，否则无法完成装夹。在实际建模过程中，需要重点控制过渡区域的曲面顺滑度，不能出现棱角、台阶等突变结构，这些结构会在受力时产生应力集中点，导致试样在标距段之外的位置断裂，让整个试验作废；标距段的平行度公差需要严格控制，整个标距段的宽度偏差要控制在标准允许的范围内，保证受力时标距段内的应力均匀分布，让断裂位置出现在标距段的有效区间内。这类试样除了用于常规的金属室温拉伸试验，还可以根据测试需求调整尺寸结构，适配高温拉伸、低温拉伸、慢应变速率应力腐蚀拉伸等不同的测试场景，不同场景下的试样除了尺寸差异，对表面粗糙度的要求也有区别，比如用于疲劳相关测试的拉伸试样，表面粗糙度要求更高，

　　避免表面加工缺陷成为疲劳裂纹的萌生源。在机械加工企业的实际生产中，这类拉伸试样通常会从待检测的原材料、热处理后的工件本体上取样，通过铣削、磨削等工艺加工到标准尺寸，加工过程中需要控制切削参数，避免试样表面产生加工硬化层或者残余应力，这些因素都会改变材料本身的力学性能，导致测试结果无法反映材料的真实性能。从结构细节来看，试样的棱边需要做微小的倒角处理，避免尖锐棱边在加工、搬运、装夹过程中产生磕碰损伤，这些微小的损伤也会成为应力集中点，影响试验结果；如果是用于测试板材的拉伸试样，厚度方向不需要额外加工，直接保留板材的原始表面即可，避免加工破坏材料的原始组织状态。在三维建模过程中，这类试样的建模逻辑相对清晰，但对尺寸精度的要求很高，每一个尺寸的公差设置都要匹配对应的试验标准，建模完成后可以通过仿真软件对试样进行受力分析，验证过渡区域的应力分布是否均匀，是否存在异常的应力集中点，提前优化结构，避免加工完成后试样无法满足试验要求。对于质检环节的从业者来说，这类试样的结构是必须掌握的基础内容，不同材料、不同测试标准对应的试样尺寸存在差异，需要根据实际的测试需求选择对应的试样结构，不能随意更改尺寸比例，否则得到的试验数据不具备参考价值，无法用于材料性能的判定。
