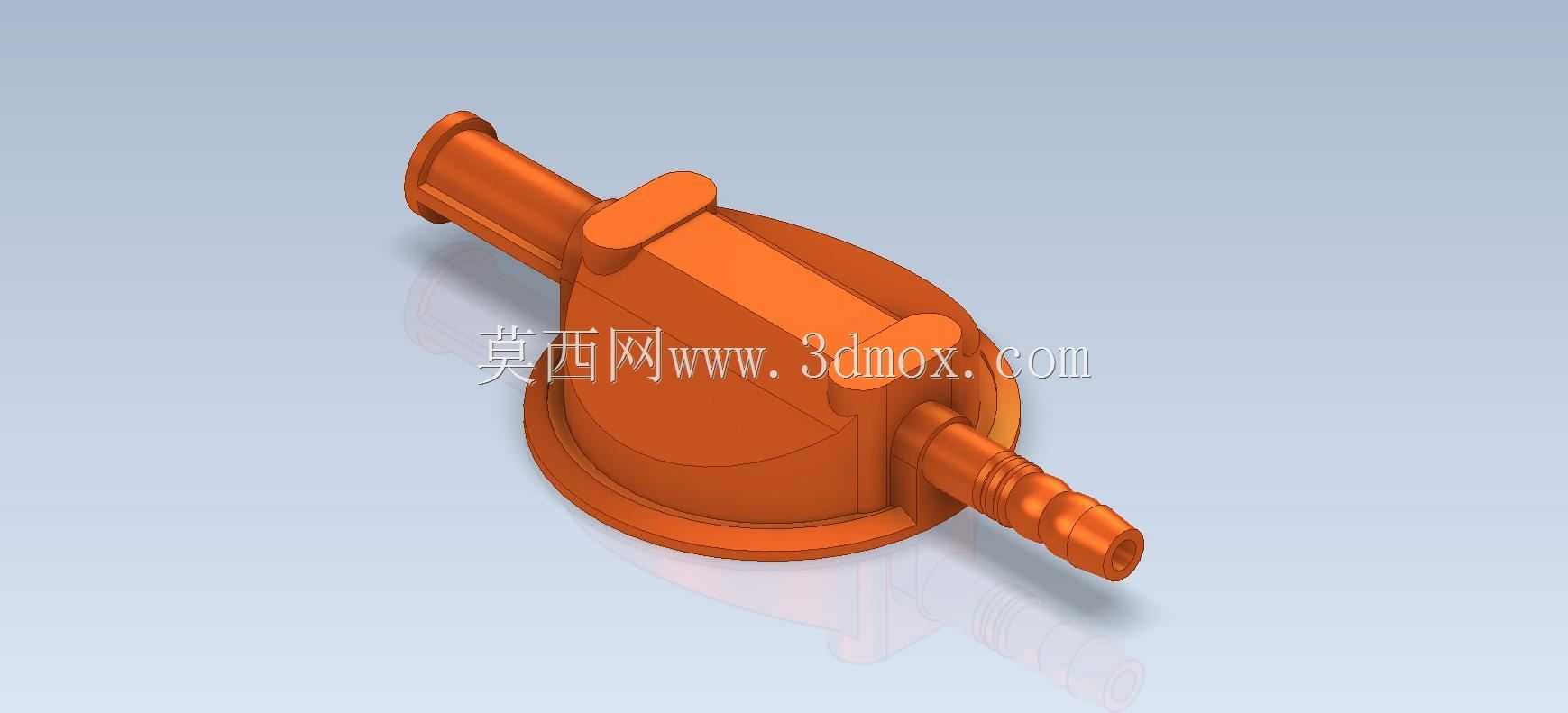

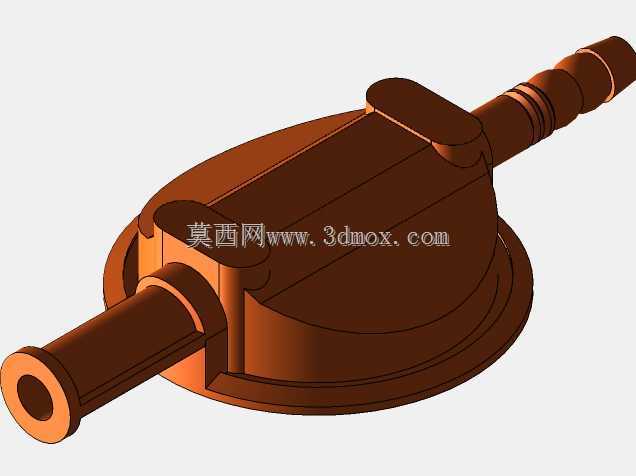

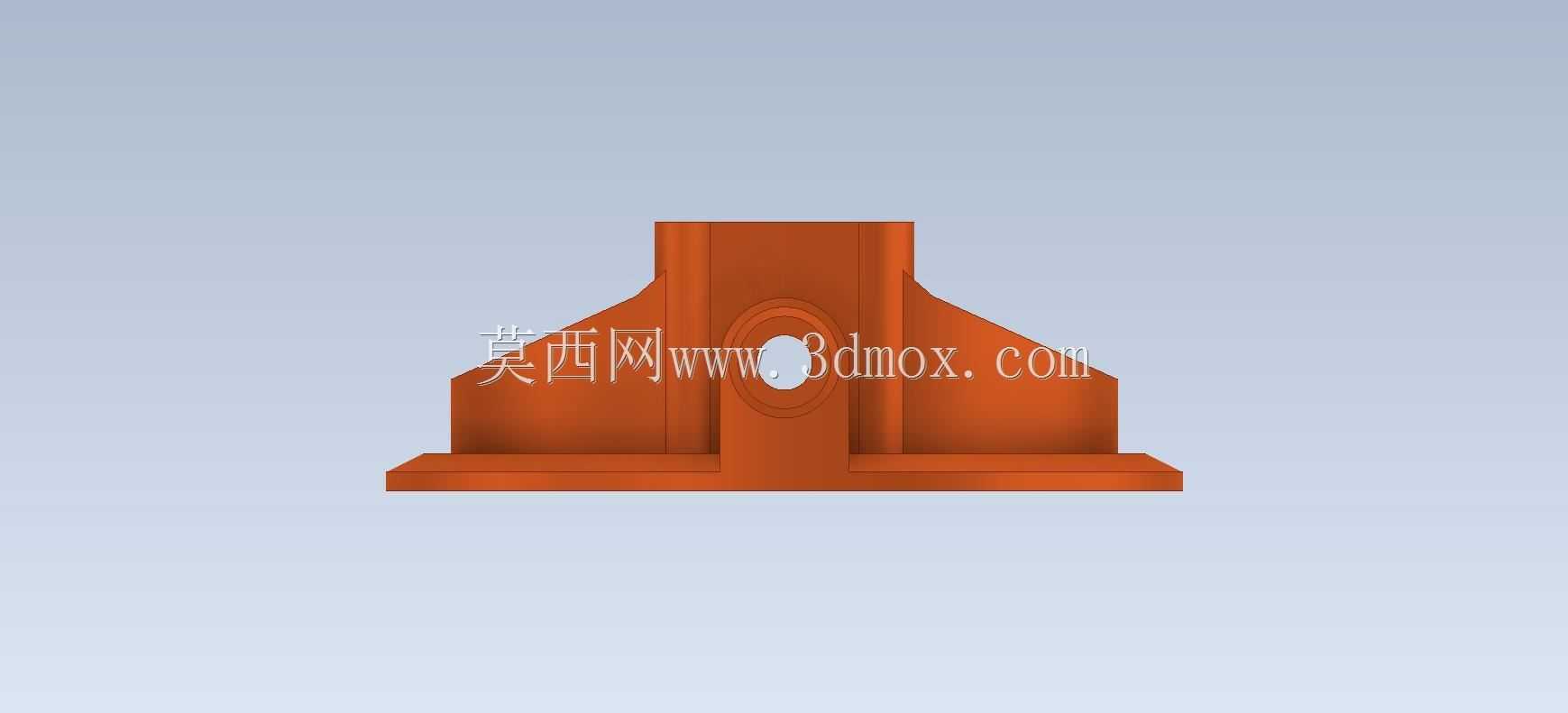

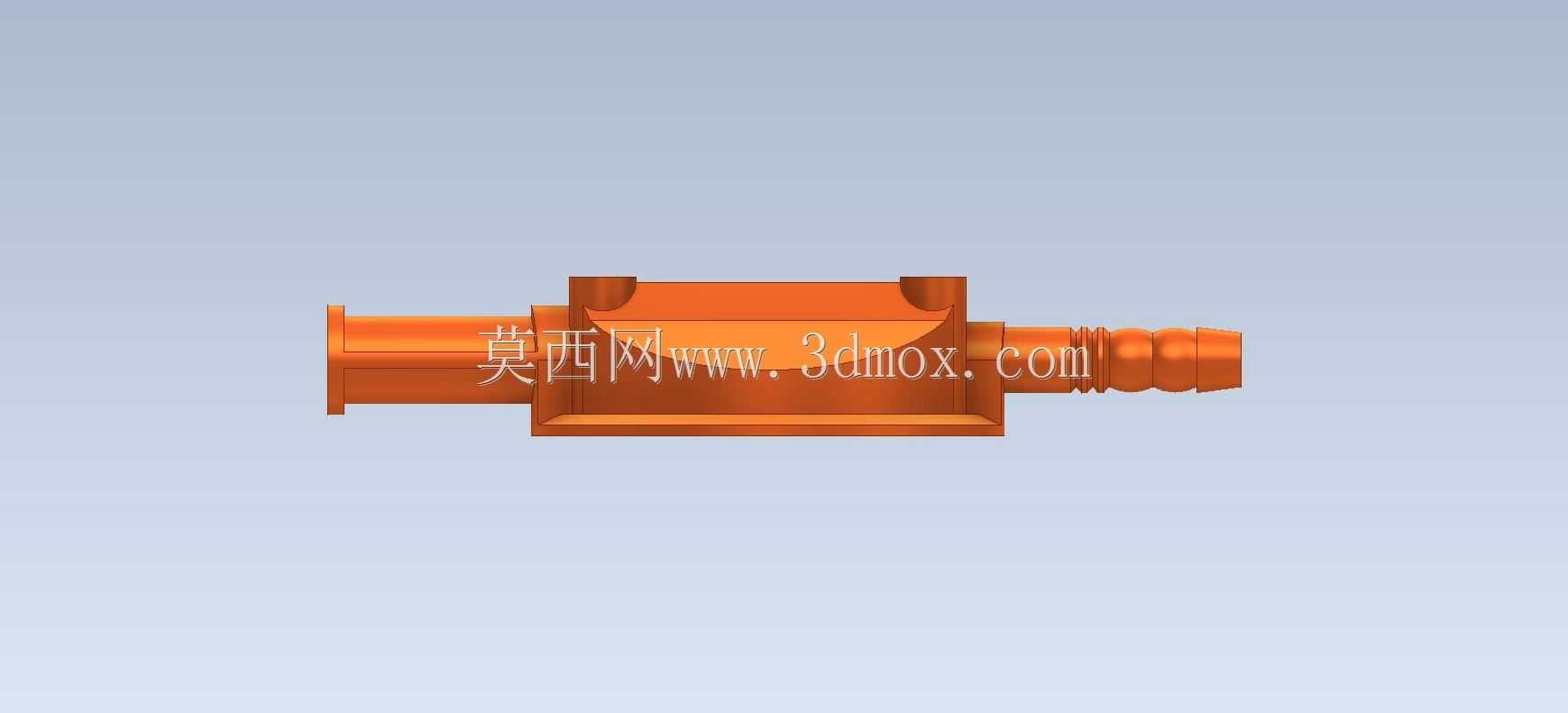

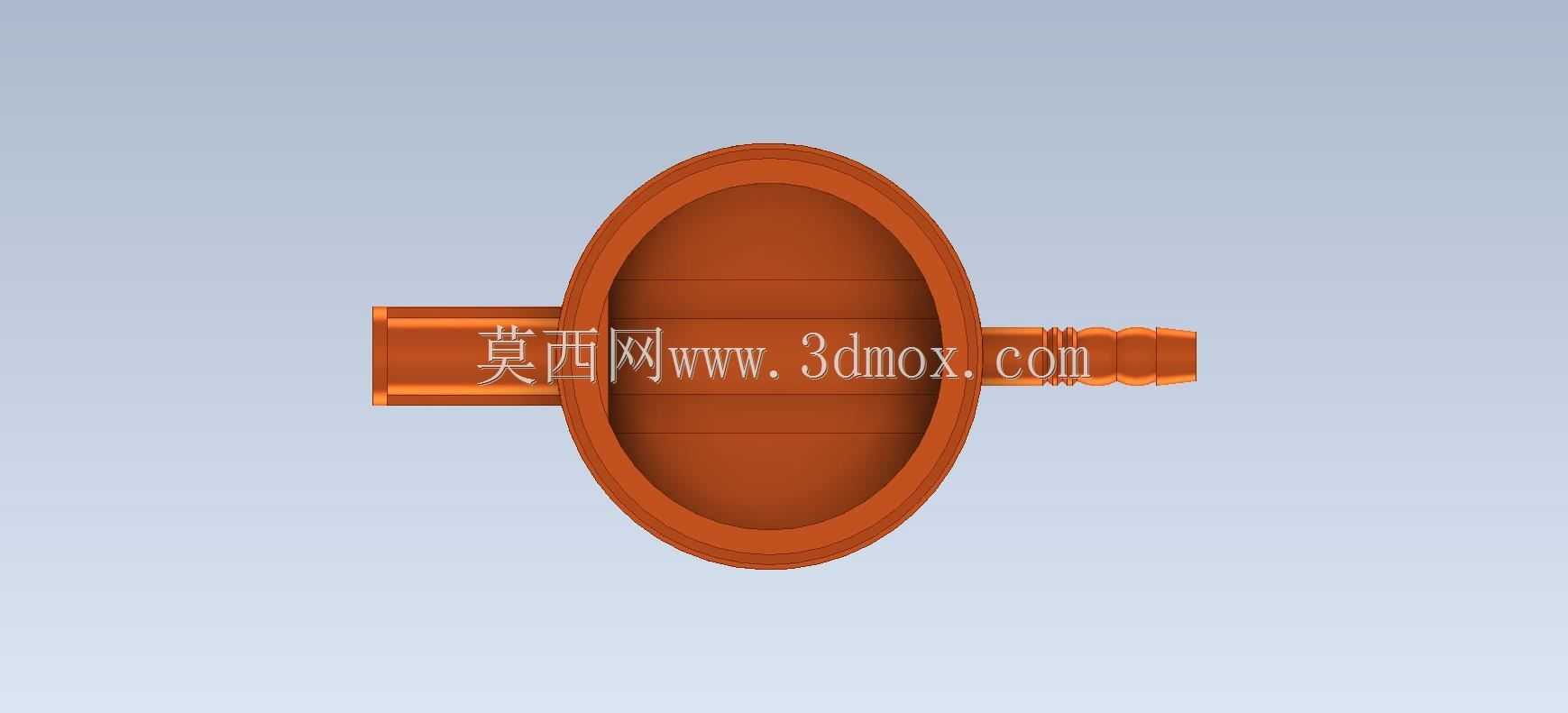

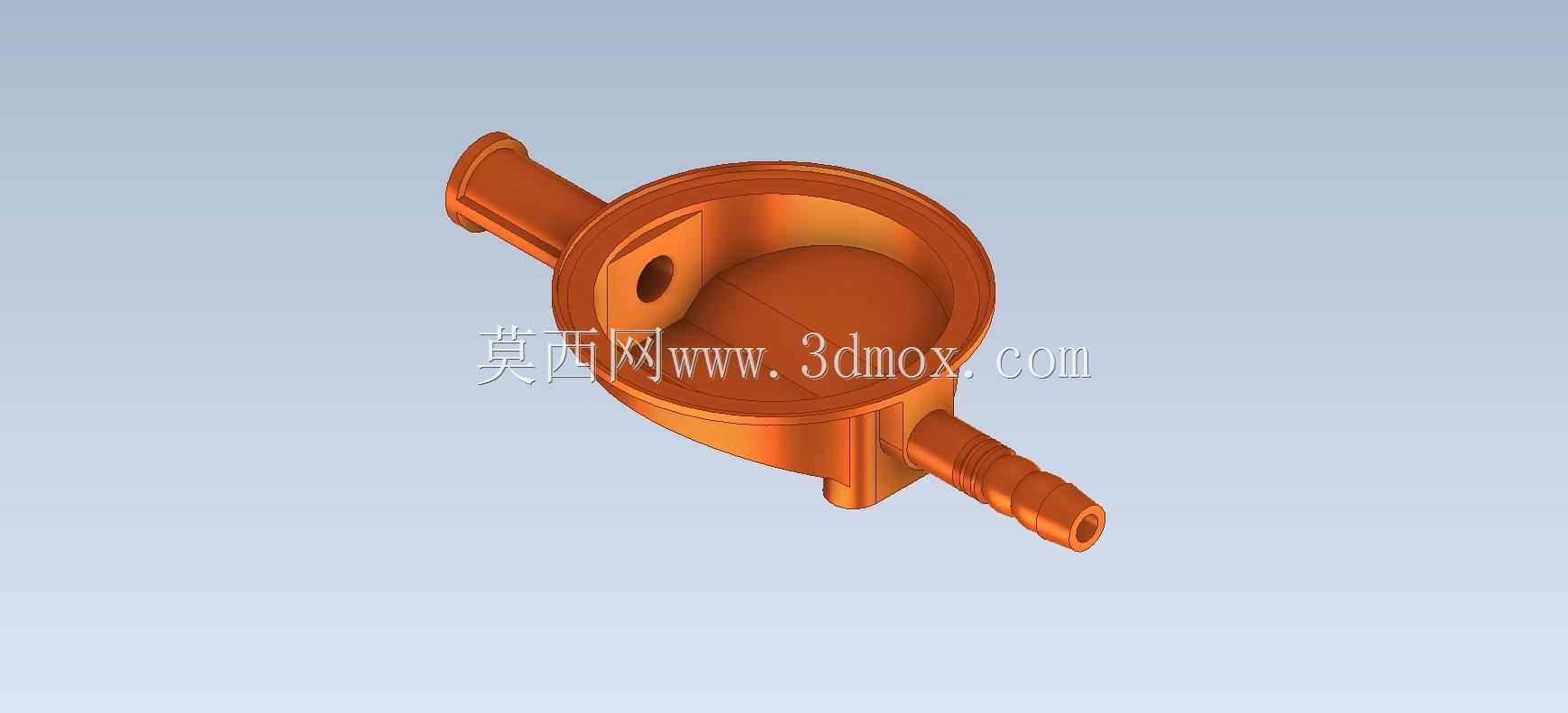

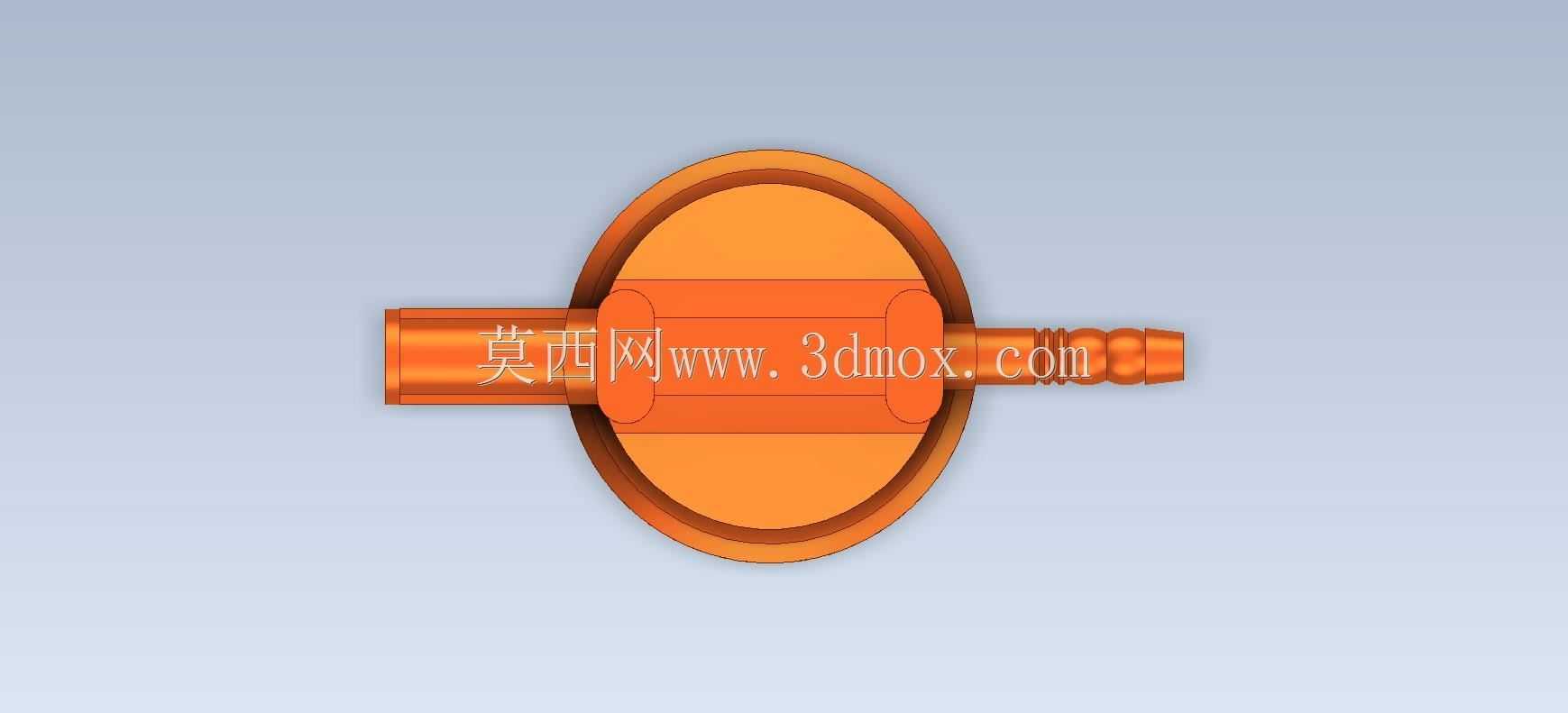

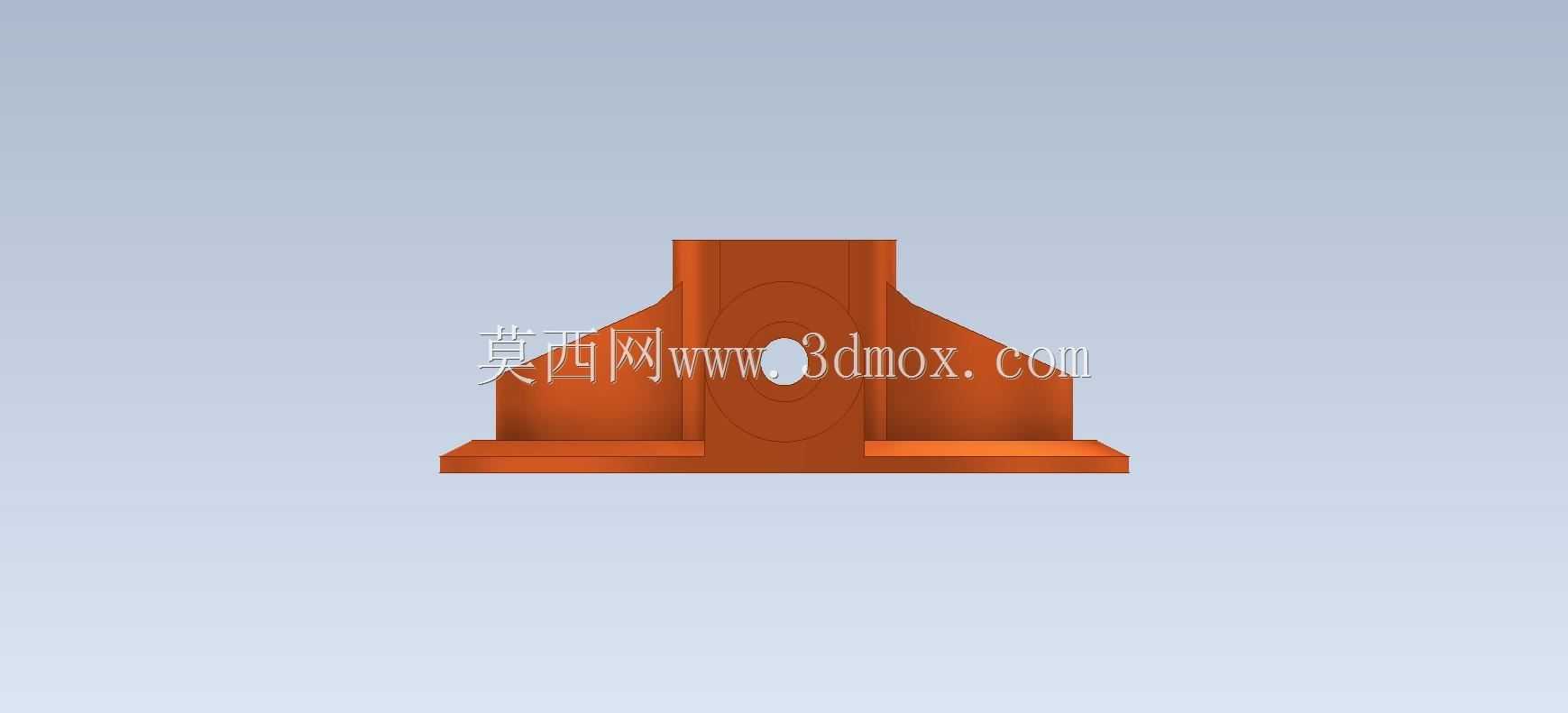

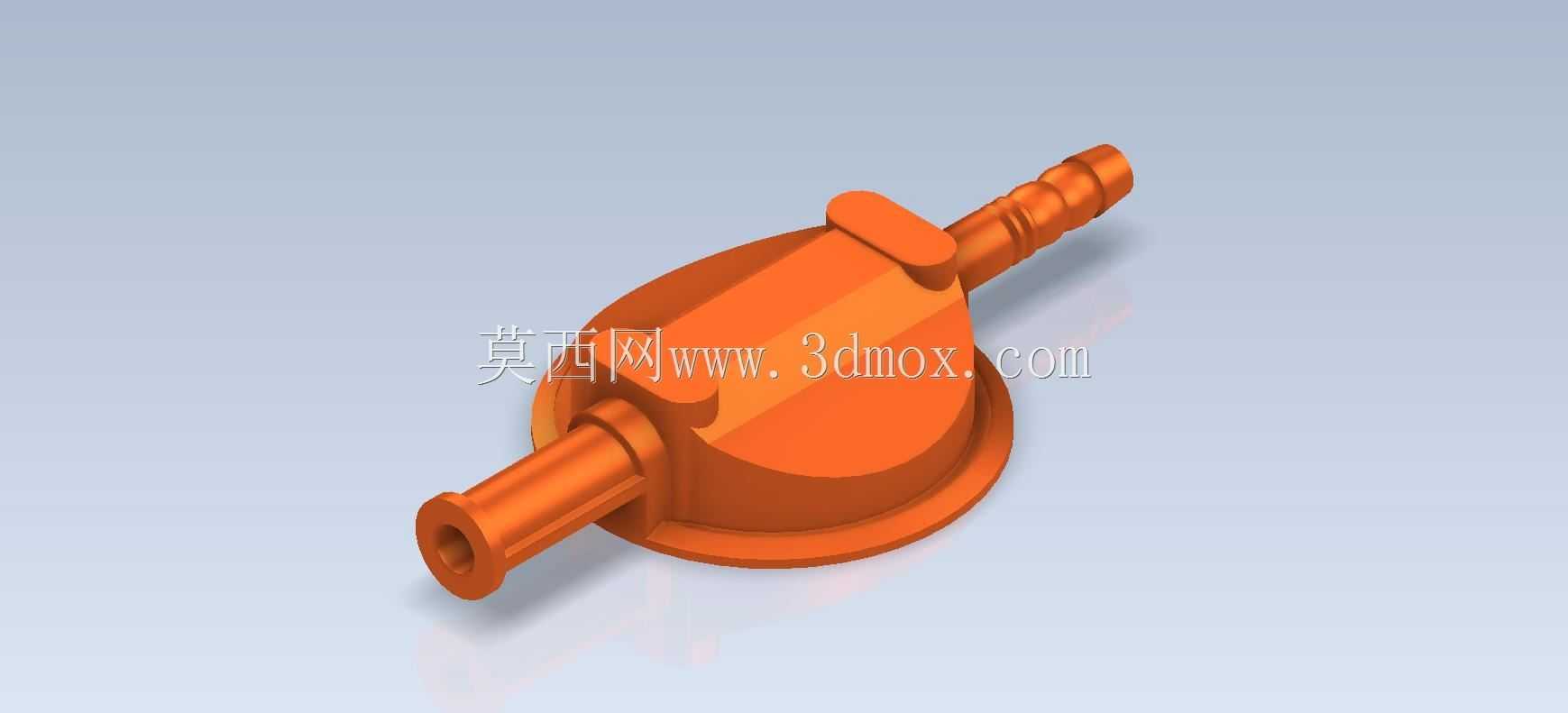

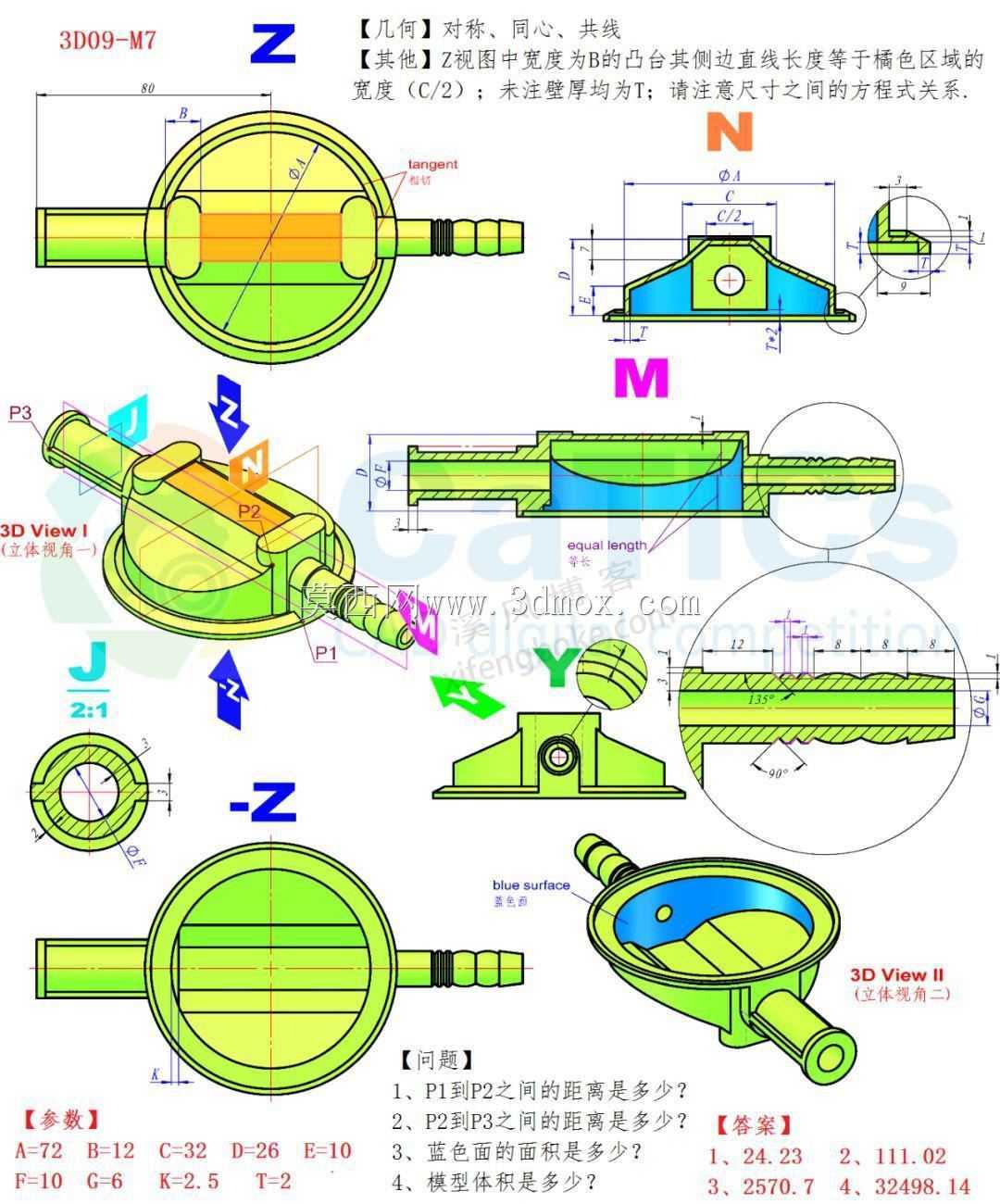

这个零件属于小型流体通断类基础结构件,整体采用对称式双宝塔接头布局,主体为扁圆形承压腔体,两端延伸出带多道环形倒刺的外插接头,腔体顶部设置有带圆弧过渡的凸台定位结构,底部带有一圈环形安装贴合边,整体无尖锐棱角,所有转角处均做了R1-R2的圆角过渡,避免流体滞留与应力集中。从实际应用场景来看,这类结构常见于小通径直管路的流体导通场景,多用于低压气路、小型液路的快速插接连接,比如实验台气路转接、小型设备冷却支路连接、医疗设备小型流体管路对接等场景,依靠宝塔接头的环形倒刺卡紧外接软管,无需额外紧固件即可实现可靠的管路密封连接,安装便捷,适合小流量流体的传输需求。从设计思路来看,这个练习件的建模逻辑贴合常规机械零件的建模流程,
首先以腔体底部贴合面为基准面绘制主体旋转轮廓,通过旋转凸台生成主体承压腔体的基础结构,之后在腔体两侧同轴心位置绘制接头的拉伸轮廓,通过拉伸生成接头基体,再通过扫描切除或者环形阵列切除的方式生成接头上的多道环形倒刺结构,顶部的凸台结构通过拉伸凸台加圆角过渡完成,底部的环形贴合边与主体腔体一体化生成,保证结构的整体性。建模过程中需要重点保证两侧接头的同轴度公差,控制在0.02mm以内,避免安装后管路出现偏载导致的泄漏问题;腔体的壁厚保持均匀,整体壁厚控制在2mm,既满足低压工况下的承压需求,也避免壁厚不均导致的注塑或者3D打印过程中出现缩痕、变形等问题。从安装边界来看,零件整体长度约为75mm,主体腔体最大直径约为38mm,

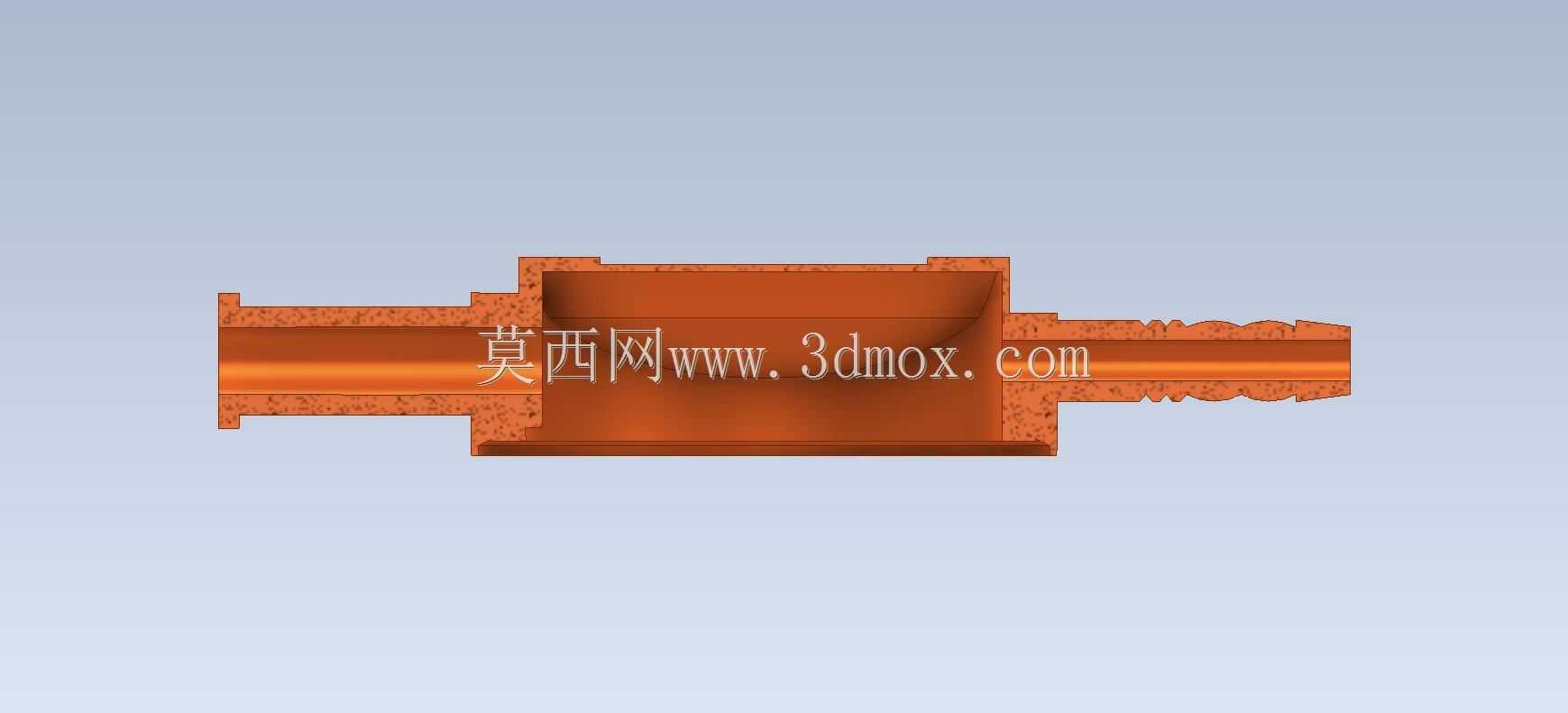

接头外径为8mm,适配内径6-7mm的柔性软管,底部环形贴合边的外径为40mm,安装时可通过贴合边抵靠安装基面,不需要额外的法兰固定,依靠软管的抱紧力即可实现零件的固定,若需要刚性固定,可在顶部凸台位置加工M3的螺纹孔,通过压片将零件固定在安装面板上,安装占用空间小,适合紧凑布局的小型设备内部使用。从功能特性来看,这个结构的流道为等径直通孔,通径为5mm,流道无突变、无死角,流体通过时的压力损失小,不会出现积液残留的问题,适合对洁净度有一定要求的流体传输场景;整体结构没有活动部件,可靠性高,不需要日常维护,只要插接到位即可长期稳定工作。建模练习过程中,需要重点关注不同特征之间的几何约束关系,
比如两侧接头的轴线必须与腔体中心轴线共面且垂直相交,顶部凸台的对称面需要与接头轴线所在平面重合,保证零件的对称性,避免后续装配时出现干涉;所有倒刺结构的截面为等腰梯形,齿尖角度为60度,齿高1mm,齿间距2mm,这个尺寸的倒刺结构既能保证软管插入时的顺畅性,也能在软管插入后形成足够的抱紧力,防止管路受压脱落;腔体与接头衔接的位置做了R3的圆角过渡,降低该位置的应力集中系数,避免在管路拉扯时出现衔接处断裂的问题。这类基础练习件的建模过程,能够帮助初学者熟练掌握旋转、拉伸、阵列、圆角等基础建模命令的使用,理解对称类零件的基准选择逻辑,掌握薄壁承压类零件的壁厚控制要点,同时也能了解管路接头类零件的常规设计规范,为后续复杂流体类零件的设计打下基础。在实际生产中,这类零件如果采用塑料材质加工,多使用PP或者尼龙材质,通过注塑工艺批量生产,模具设计时需要注意主体腔体的脱模斜度控制在1度以内,接头倒刺位置需要做滑块抽芯结构,保证成型后零件可以顺利脱模;如果采用金属材质加工,多使用铝合金通过数控车削加工完成,加工时需要一次装夹完成两侧接头与腔体的车削,保证同轴度要求,之后通过铣削加工完成顶部凸台的结构。
