袖珍轮式移动小车结构设计

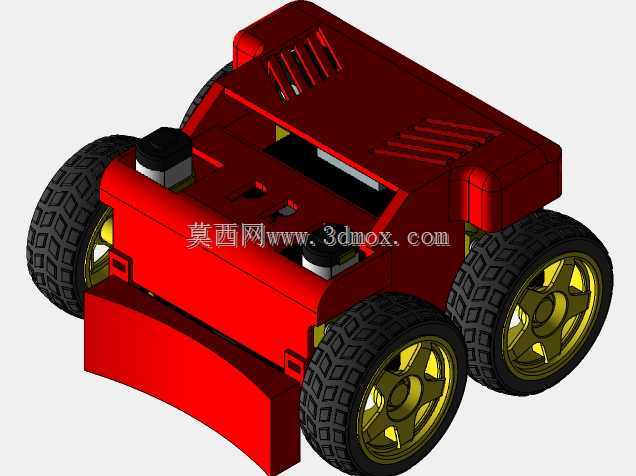

　　这款轮式移动载具的设计，最初瞄准的是狭小空间内的轻载作业场景，比如实验室物料转运、小型巡检点位的移动搭载、青少年科创赛事的行走底盘载体，这类场景不需要大尺寸底盘的通过能力，反而对整体轮廓尺寸、转向灵活性、结构紧凑度有极高要求。从结构布局来看，整体采用上下分层的盒式主体框架，上层壳体预留了多组格栅式散热槽，既可以给内置的驱动控制模块、动力电源留出通风散热的通道，又能通过格栅的加强筋结构提升薄壳件的结构刚度，避免日常磕碰导致壳体开裂变形。行走部分采用四轮四角的布局设计，四个车轮尽可能向底盘四角延伸，这种布局能在最小的整体轮廓下最大化轮距与轴距，大幅提升行驶过程中的抗侧翻能力，哪怕是在带一定坡度的光滑台面行驶，

　　也不会因为重心偏高出现侧翻问题。车轮部分选用大颗粒深花纹的橡胶胎面搭配金属质感轮毂，胎面的块状花纹设计不是为了户外越野场景，而是针对室内环氧地坪、木质桌面、PVC实验台面这类常见的光滑接触面，提升胎面与接触面的静摩擦系数，避免起步、急停时出现打滑空转的问题，轮毂的辐条式结构在保证支撑强度的前提下，尽可能降低了行走部分的转动惯量，让小功率驱动电机也能带动车轮快速响应启停动作。底盘前部设置了弧形的一体式前挡结构，这个结构一方面可以作为前置传感器的安装位，比如搭载红外避障模块、灰度巡线传感器时，不需要额外设计安装支架，直接利用前挡结构的安装孔位就能完成固定，另一方面弧形的轮廓可以在行驶过程中推开路径上的细小杂物，比如桌面的纸屑、

　　实验台的小颗粒废料，避免杂物卡入车轮与底盘的间隙导致行走卡滞。主体框架的内部预留了规整的安装腔体，腔体的分隔筋按照常见的标准动力配件尺寸设计，能够容纳常规尺寸的直流驱动电机、控制电路板、小型锂电池组，不需要额外做定制化的配件适配，降低了后续组装调试的难度。从安装边界来看，整体外轮廓控制在极小的尺寸范围内，上层壳体的顶面为平整平面，预留了多组标准安装孔位，可以根据不同的使用场景搭载不同的功能模块，比如搭载小型机械爪完成轻量抓取作业，搭载摄像头模块完成画面巡检采集，搭载画笔模块完成桌面绘图作业，拓展性完全覆盖小型移动载具的常见使用需求。结构设计过程中，所有的配合面都做了止口定位设计，上下壳体装配时不需要反复调整对位，

　　通过止口结构就能直接完成定位，再用少量螺丝就能完成整体固定，后期拆解维护内部配件时，拆装效率远高于无定位结构的拼接壳体。车轮与驱动轴的配合采用扁位定位设计，避免车轮转动时与驱动轴出现相对滑动，长时间运行也不会出现传动松旷的问题。考虑到小型载具经常会出现轻微碰撞的情况，四个车轮的安装座都做了局部加厚处理，碰撞时的冲击力会通过车轮安装座传递到主体框架的加强筋上，不会直接作用在驱动电机的输出轴上，有效保护驱动部件不受冲击损坏。前挡结构与主体框架采用一体化设计，没有额外的拼接缝隙，不会因为前部碰撞出现挡件脱落的问题。整体结构没有复杂的异形曲面，所有的壳体结构都可以通过常规的注塑工艺加工，也可以通过3D打印快速制作原型，不管是小批量量产还是个人爱好者自制，都能较低成本实现结构落地。在行走性能的匹配上，四轮的布局配合差速转向逻辑，可以实现原地零半径转向，在狭小的桌面空间、实验台通道内都能灵活调整行进方向，不需要预留大的转向半径，完全适配袖珍尺寸载具的使用场景。底盘的离地间隙经过反复调整，既不会因为离地间隙过大导致整体重心上移影响稳定性，也不会因为离地间隙过小导致底盘凸起剐蹭接触面，哪怕是接触面有轻微的不平整，也能顺利通过不会卡底。
