CA6140车床用V型定位支撑机械零件

　　在普通车床的切削加工场景里，这类带V型定位槽的支撑结构件，是CA6140车床工装夹具系统里的核心接触零件之一，主要承担轴类、盘类待加工工件的定位承托功能，在车削外圆、端面、切槽等工序中，为工件提供稳定的支撑基准，抵消切削过程中产生的径向切削力，避免工件装夹变形或振颤，直接影响加工面的尺寸精度与表面粗糙度。从结构设计逻辑来看，该零件采用一体式块式结构，主体为直角安装基准面，上部开设的V型定位槽夹角经过受力验算，适配CA6140车床常用的20-80mm直径轴类工件装夹，槽口边缘做了小尺寸倒角处理，既可以避免工件吊装装夹时与槽口发生磕碰划伤，也能减少槽口应力集中，提升零件在反复装夹冲击下的使用寿命。零件底部设置的定位凸台，

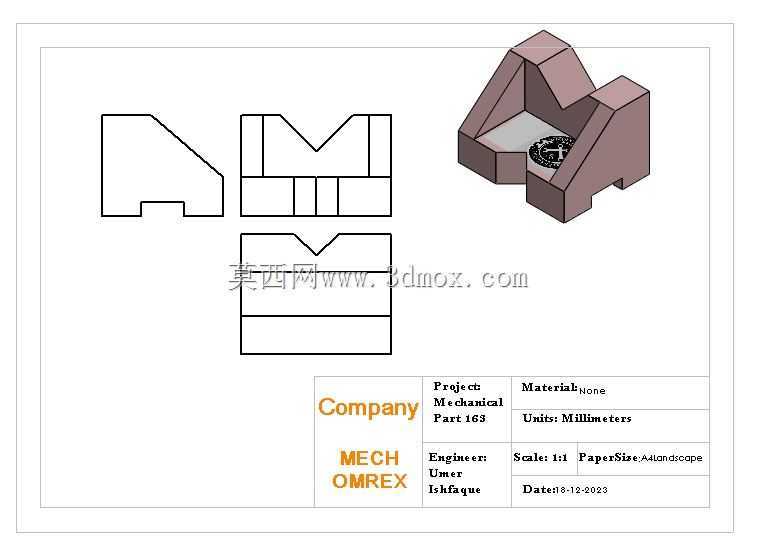

　　与车床工作台的T型槽安装尺寸完全匹配，安装时凸台嵌入T型槽后可直接限制零件的横向窜动，无需额外加工定位销孔，大幅缩短工装调整的辅助时间，适配中小批量零件加工时的快速换产需求。从安装边界来看，该零件的整体外形尺寸控制在CA6140车床中拖板的有效装夹范围内，安装后不会与卡盘、刀架的运动轨迹发生干涉，零件侧面的垂直安装面可配合压板组件完成锁紧，锁紧后零件的整体刚度满足高速切削时的受力要求，在背吃刀量3mm、进给量0.2mm/r的常规车削参数下，不会出现支撑位移。设计过程中，正交视图与等轴测视图的同步绘制，是为了在加工阶段清晰传递各面的形位公差要求：V型槽的两个斜面相对于底部安装面的垂直度公差控制在0.02mm以内，

　　V型槽的中心面与零件侧面基准的对称度公差不超过0.015mm，这些公差要求直接决定了工件装夹后的同轴度精度，若公差超差，会导致加工后的工件出现圆度超差、台阶轴同轴度不合格等问题。在实际车间应用中，这类支撑零件通常成对配合使用，分别布置在工件的靠近卡盘端和尾座端，长轴加工时可在中间位置增加一组辅助支撑，进一步提升工件的工艺系统刚度，解决细长轴车削时的让刀问题。零件的非工作表面均做了喷砂氧化处理，提升表面防锈能力，工作表面即V型槽的两个接触面经过淬火处理后硬度达到HRC45-50，耐磨性能满足长期反复装夹的使用需求，避免长期使用后槽面磨损导致定位精度下降。不同于通用型V型铁，该零件是针对CA6140车床的工作台尺寸、

　　加工行程专门优化的结构，去掉了通用V型铁上多余的安装孔与调节结构，整体结构更紧凑，占用工作台面积更小，给刀架预留了足够的运动空间，在加工异形轴类零件时，还可通过在V型槽内加装铜质垫片，避免夹伤已加工表面，适配精加工工序的装夹需求。从建模逻辑来看，该零件的三维建模过程完全遵循机械加工的工序顺序，先绘制底部安装基准的拉伸特征，再依次完成V型槽切削、侧边凸台成型、倒角与工艺槽加工，建模过程中所有特征的尺寸都与正交工程图一一对应，不存在建模特征与加工工序脱节的问题，后续生成的数控加工程序可直接用于零件的铣削加工，减少二次建模的工作量。
