CA6140车床用时髦旋转组件结构设计

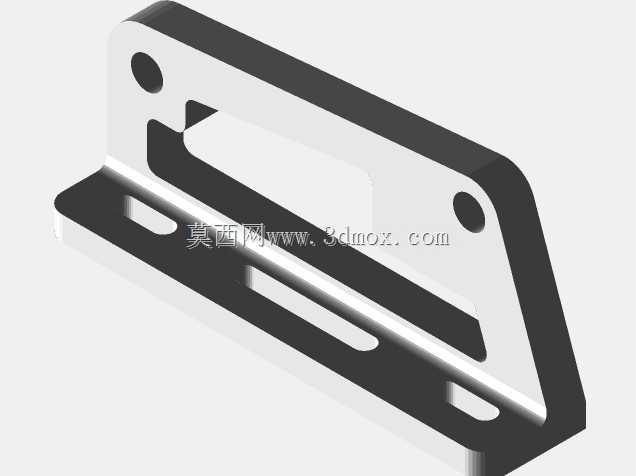

　　在普通卧式车床的进给传动体系里，这类旋转承载组件往往承担着工件装夹过程中的辅助定位与旋转导向作用，很多一线装配钳工在修整CA6140车床的溜板箱附属结构时，都会接触到同功能的构件。从结构形态来看，该组件采用上下叠合的板式主体设计，上板为带两处圆形安装孔的弯折成型件，下板对应开设三处长条形调节槽，安装时可通过圆形孔完成组件与车床床身附属支架的固定，长槽则用来适配安装过程中的位置偏差，允许装配人员根据实际的传动同轴度要求，在一定范围内调整组件的固定位置，避免因加工误差导致的旋转卡滞问题。

　　这类组件的实际应用场景，主要集中在车床加工细长轴类零件时的辅助支撑旋转环节，当车刀对工件外圆进行切削作业时，工件随主轴高速旋转，该组件通过自身的贴合面为工件提供侧向的旋转依托，减少工件因切削力产生的挠曲变形，保证加工后的圆柱度公差符合图纸要求。设计过程中，构件的弯折角度经过反复校核，确保上板与下板之间的间隙刚好能够容纳配套的旋转衬套，不会出现衬套轴向窜动的问题，两处圆形安装孔的孔距严格匹配CA6140车床对应安装位的螺孔间距，不需要现场二次扩孔即可完成装配，降低现场修配的工作量。

　　从安装边界来看，组件整体的外轮廓宽度控制在120mm范围内，厚度方向的总尺寸不超过35mm，不会与车床溜板的行程轨迹产生干涉，下板的长槽长度设置为25mm，足够覆盖常规装配时的位置调整量，槽宽与配套的M8固定螺栓外径匹配，锁紧后不会出现组件移位的情况。构件的边缘全部做了R2的倒角处理，既避免装配过程中锋利边角划伤操作人员，也能减少应力集中，提升构件在长期交变载荷下的使用寿命。

　　在功能特性层面，该组件摒弃了传统焊接式的一体结构，采用分体式的板式组装设计，当长期使用出现贴合面磨损后，不需要整体更换构件，只需要更换中间的耐磨衬垫即可恢复使用精度，大幅降低设备的后期维护成本。组件的材质选用常规的45号钢，表面做发黑处理，能够抵御车间切削液、润滑油的腐蚀，适应机加工车间的复杂作业环境。设计时还特意优化了组件的重量，整体重量控制在1.2kg以内，单人即可完成拆装作业，不需要额外的吊装辅助，适合车床日常维保过程中的快速更换操作。

　　很多刚接触机床维修的技术人员容易忽略这类辅助组件的精度影响，实际上这类旋转支撑组件的贴合面平面度直接决定了细长轴加工的表面质量，如果组件安装偏斜，会导致工件在旋转过程中出现周期性的跳动，加工出来的零件会出现锥度超差、表面振纹等问题，因此在设计时特意将上下板的贴合面平面度公差控制在0.02mm以内，安装孔与贴合面的垂直度公差控制在0.015mm范围内，保证装配后组件的支撑面与车床主轴轴线保持平行。此外，组件上的圆形安装孔采用沉孔设计，固定螺栓锁紧后螺栓头不会突出构件表面，避免旋转过程中螺栓与工件或者其他运动部件发生剐蹭，消除设备运行的安全隐患。
