异形曲面闭环连接结构练习构件

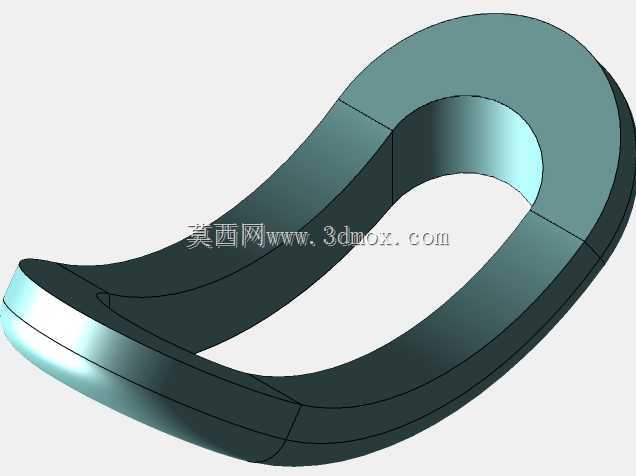

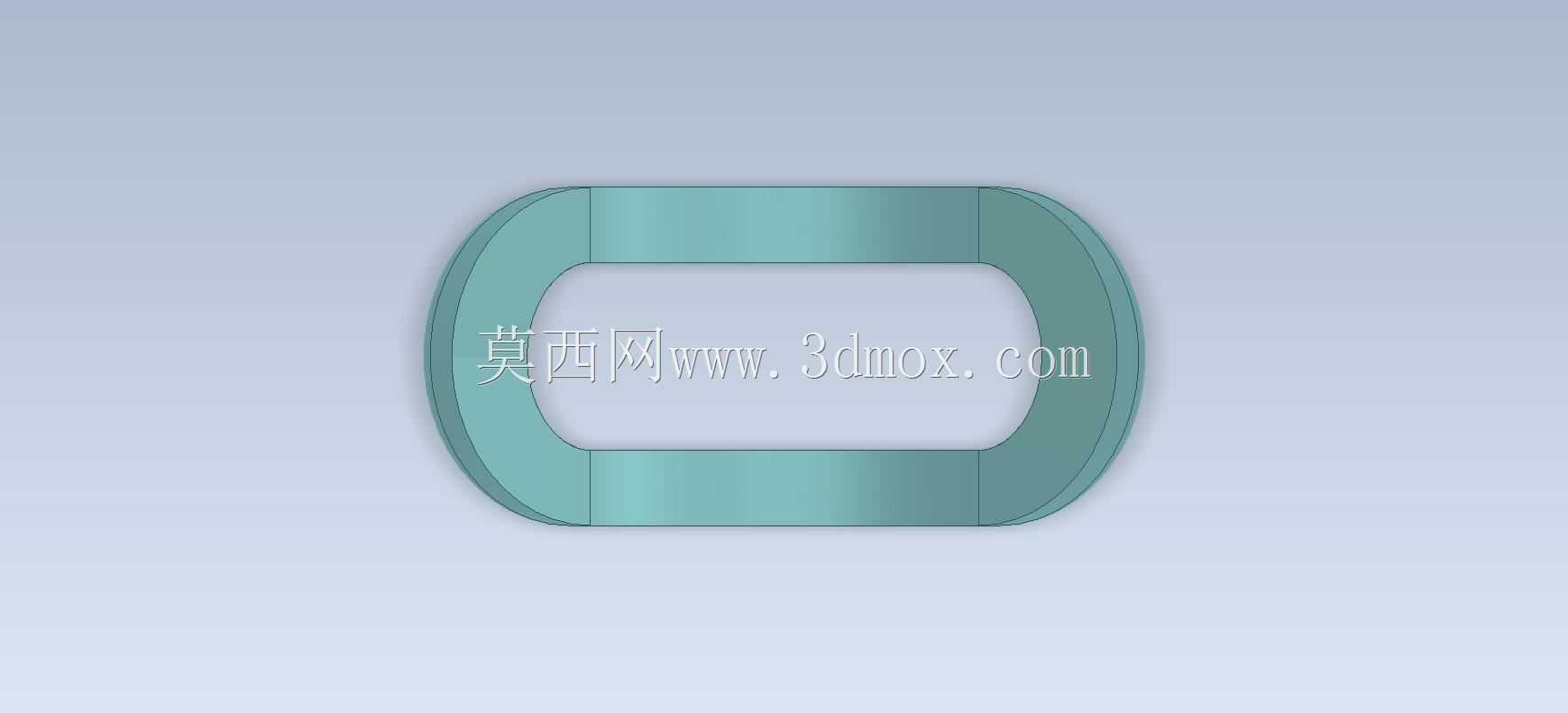

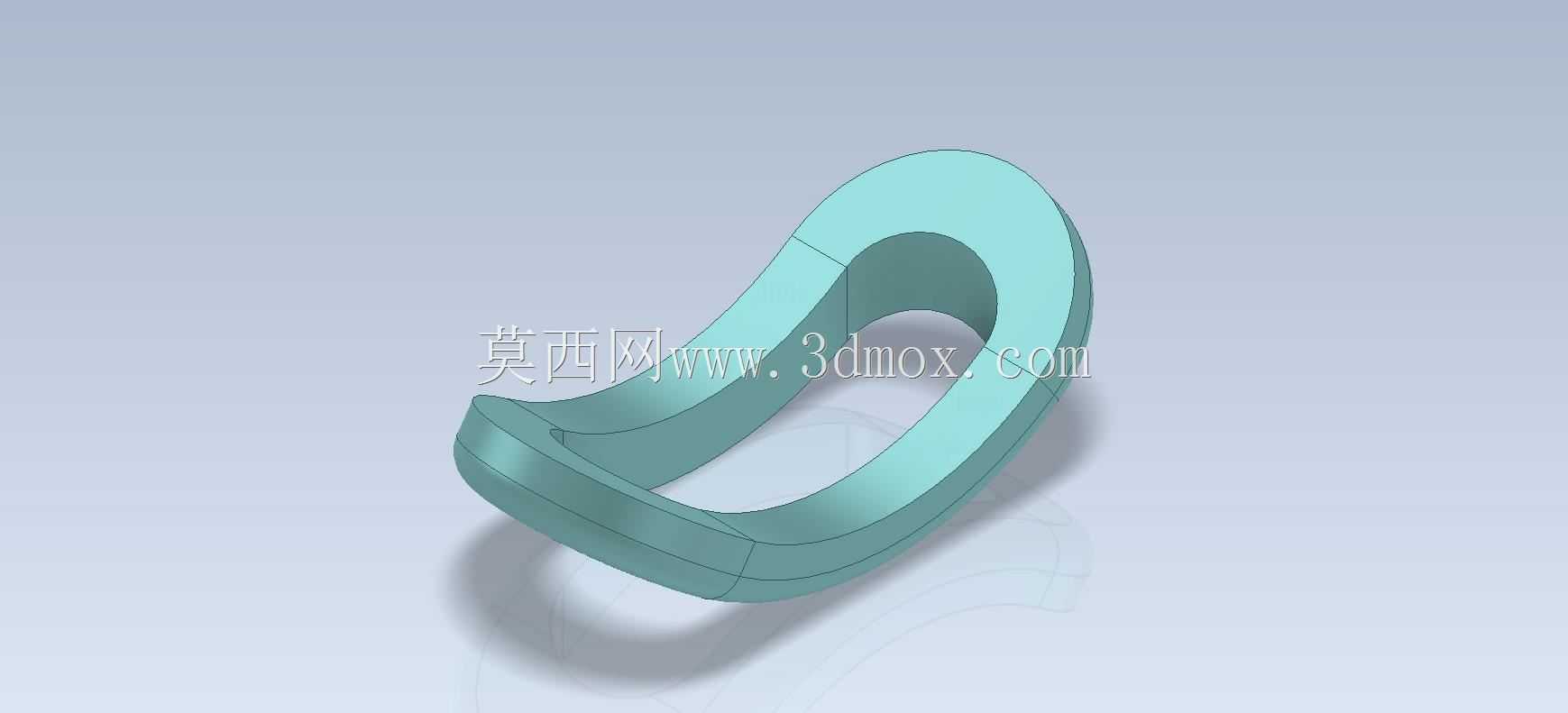

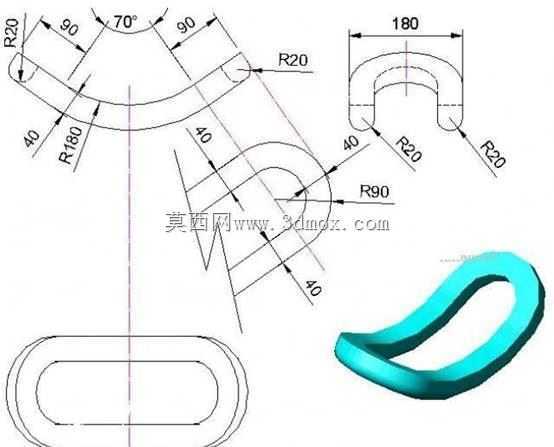

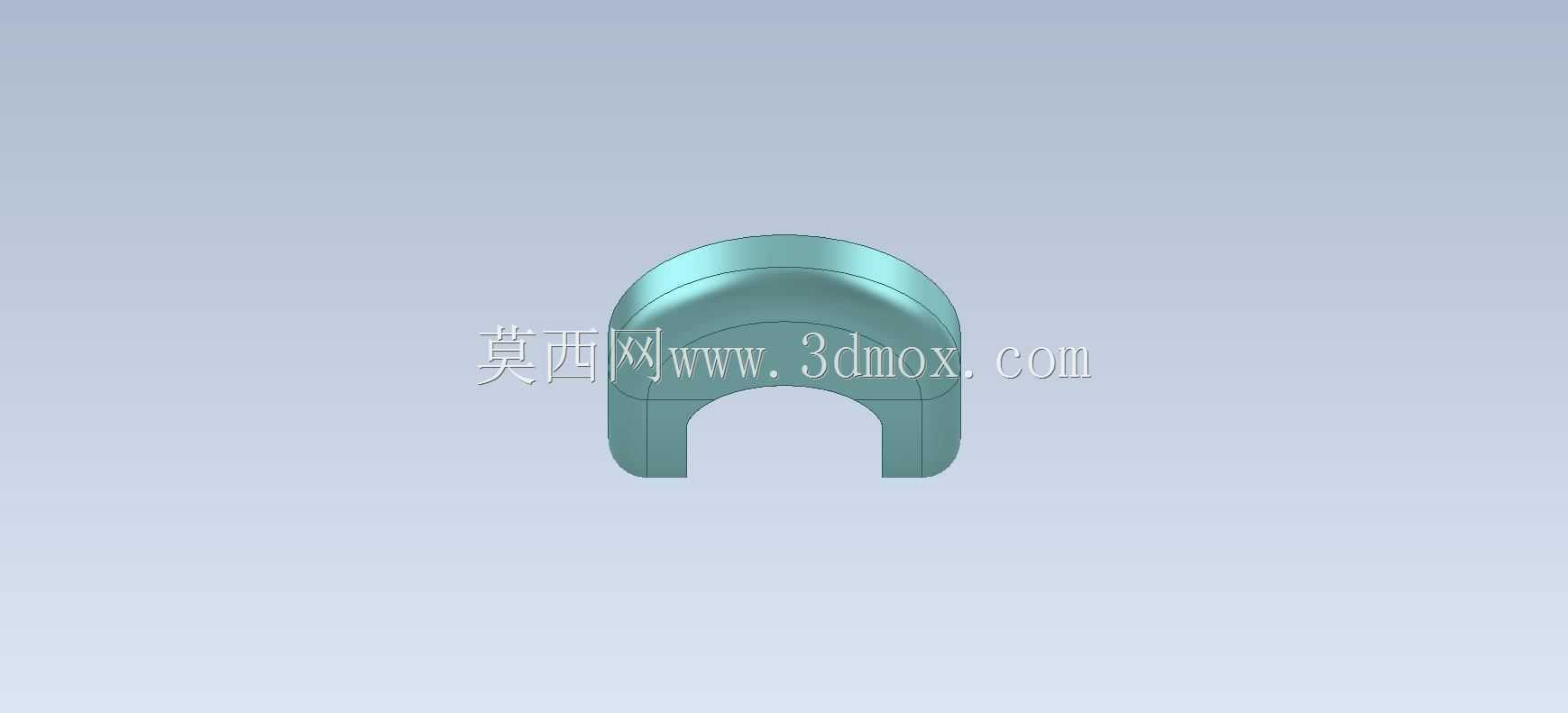

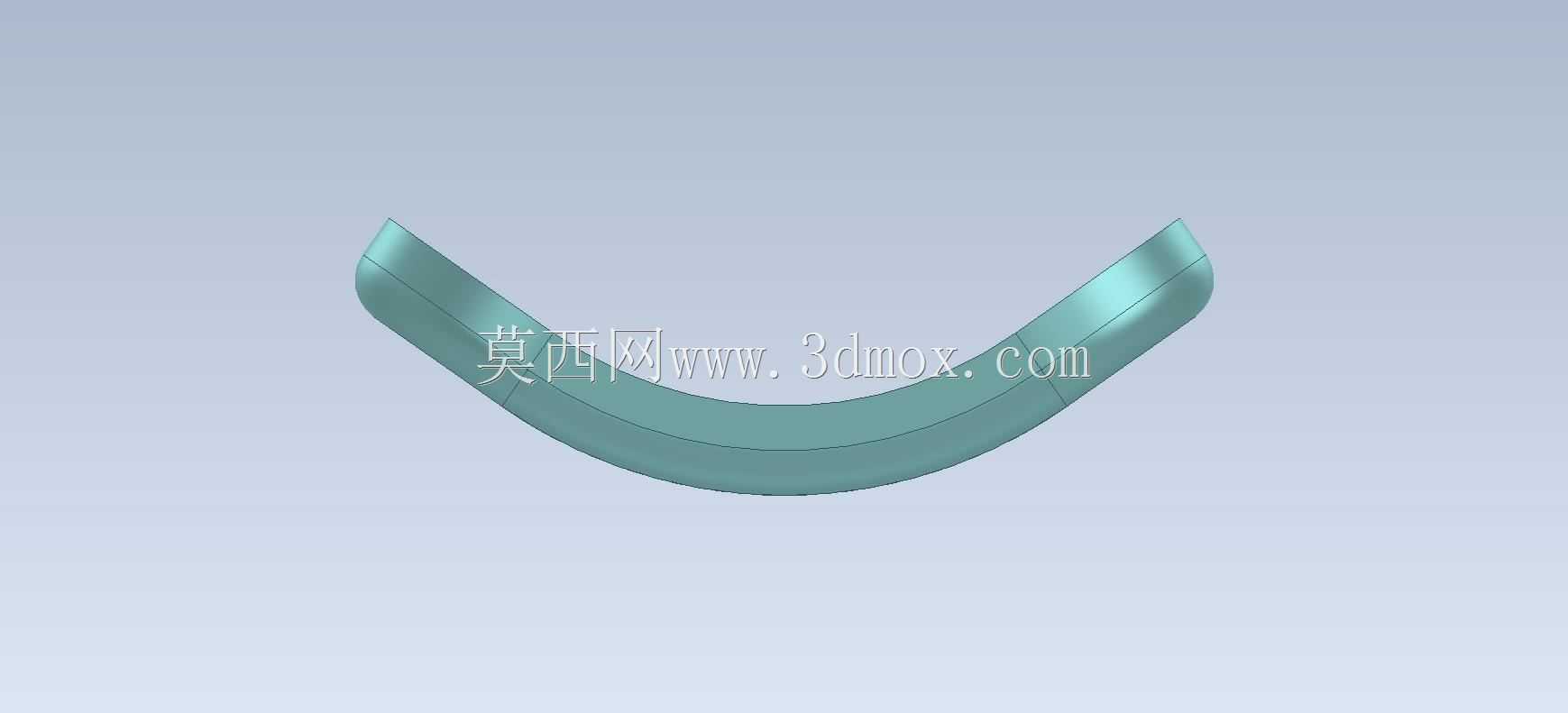

　　这类异形曲面闭环构件，常作为机械结构设计入门阶段的曲面建模练习载体，也可衍生用于小型工装的握持连接件、轻工设备的防护装饰构件、输送线旁的导向护条等场景，在小型自动化设备的操作手柄、实验装置的连接支架上也能见到同类曲面结构的实际应用。从结构功能来看，该构件采用等截面闭环扫掠成型，整体无尖锐棱角，曲面过渡顺滑，既可以作为独立的握持部件降低操作时的硌手感，也能作为流体管路的导向护罩减少介质流动的阻力突变，部分同结构的轻量化改型还可用于3D打印的定制化挂架，承载小型工装的挂载需求。设计这类构件时，首先要确定闭环路径的曲率连续性，路径拐点处需采用G2连续过渡，避免扫掠后出现曲面褶皱，截面轮廓的尺寸要根据实际握持或安装需求设定，

　　常规作为握持件使用时，截面的等效直径控制在25mm到35mm之间，符合成年人手部握持的人机工程尺寸，若作为防护构件使用，截面厚度要根据防护等级调整，普通防护场景下壁厚不小于2mm，若需要承受侧向冲击，壁厚需提升至4mm以上，同时在曲面内侧增设均匀分布的加强筋，筋条高度不超过壁厚的3倍，避免注塑或3D打印时出现缩痕。建模过程中要注意扫掠路径的闭合公差，路径首尾衔接处的偏差需控制在0.01mm以内，防止生成实体时出现破面，曲面的拔模角度要根据成型工艺调整，采用注塑成型时外表面拔模角度不小于1度，内表面不小于1.5度，若采用金属铣削加工，要预留0.2mm的精加工余量，曲面的表面粗糙度要求Ra1.6即可满足常规使用需求，

　　若作为外观件使用则需要抛光至Ra0.8。安装边界方面，该类构件若作为独立连接件使用，需要在闭环的平直段预留安装孔位，孔位中心距离曲面边缘的距离不小于孔径的1.5倍，避免安装时出现应力开裂，两个安装孔的中心距公差控制在±0.1mm以内，满足普通工装的装配精度要求；若作为护罩类构件使用，需要在构件的两端预留定位止口，止口的配合公差采用H7/h6，保证装配后的同轴度，止口深度不小于5mm，防止使用过程中出现松脱。实际应用中，这类曲面结构的受力点主要集中在曲率变化较大的弧段，设计时需要对该区域做有限元应力分析，在承受100N侧向载荷的工况下，最大应力不应超过材料屈服强度的60%，若采用PLA材料3D打印制作，构件的最大承载能力约为50N，

　　若采用ABS材料则可提升至80N，采用铝合金铣削加工时承载能力可达到500N以上，能够满足多数工业场景的使用需求。建模练习阶段，这类构件可以帮助设计者熟练掌握扫掠、曲率调整、曲面连续性检查等基础操作，理解曲面成型过程中路径与截面的约束关系，避免后续复杂曲面建模时出现的曲面扭曲、无法加厚等常见问题，同时也能让设计者建立人机工程尺寸、工艺公差、安装边界等工程化设计思维，而不是单纯追求曲面的视觉效果，忽略实际生产与装配的可行性。
