CA6140车床用多通路集成阀座结构

　　在普通卧式车床的液压润滑与冷却回路布设中，这类多通路集成阀座是承担介质分流、路径转接的核心承载零件，本次呈现的结构专门适配CA6140系列车床的主轴箱油路布局，替代原有分散式管接头组，解决传统布管杂乱、接头渗漏点多、维护拆装不便的实际问题。从实际装机场景来看，该零件安装在主轴箱侧腔的安装基准面上，底部带三个均布安装耳的法兰盘直接贴合箱体加工面，通过螺栓穿入耳座的光孔完成紧固，安装面的平面度要求控制在0.02mm以内，避免压紧后出现密封面翘曲导致的渗漏；法兰盘与箱体之间预留0.5mm的密封垫片安装间隙，适配耐油橡胶石棉垫的压缩量，不需要额外加工密封槽就能实现静密封，降低箱体面的加工成本。

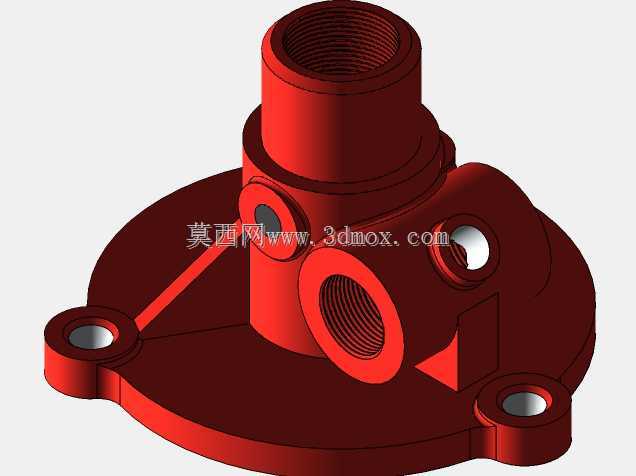

　　结构设计上，主体采用立式柱体与底部法兰结合的构型，顶部的内螺纹直通接口直接对接主轴前轴承的润滑油供油主管路，介质进入主体内腔后，通过三个不同朝向的侧置内螺纹接口完成分流：其中两个轴线水平的接口分别对接主轴变速操纵机构的润滑支路、离合器的冷却油路，斜向布置的接口则连通卡盘油缸的控制油路，所有接口的内螺纹均采用55°密封管螺纹，拧紧后依靠螺纹牙型的过盈配合实现密封，不需要额外缠绕密封填料就能承受1.2MPa的工作压力，适配车床润滑系统0.3-0.8MPa的常规工作区间。

　　设计过程中重点考虑了流道的阻力优化，所有流道的转角处都做了R3的圆角过渡，避免直角转折造成的介质流阻增大、杂质沉积卡滞的问题，内腔流道的直径根据各支路的流量需求做了差异化匹配：主进油道直径18mm，通往主轴轴承的支路直径12mm，通往操纵机构的支路直径8mm，通往卡盘油缸的控制油路直径6mm，既保证大流量润滑支路的供油充足，也避免控制油路因通径过大出现响应滞后的问题。零件的加强结构设计也完全贴合车床的振动工况，法兰盘与立式柱体的连接处设置了三角形加强筋，筋板厚度6mm，从法兰盘面一直延伸到柱体1/2高度位置，能够承受车床主轴高速旋转带来的持续振动，避免长期运行后柱体与法兰连接位置出现疲劳裂纹；侧置接口的根部也做了加厚凸台处理，凸台比接口外径大4mm，厚度5mm，解决管路拆装时扳手受力容易造成接口根部断裂的问题。

　　从安装边界尺寸来看，法兰盘最大外径120mm，三个安装耳的中心圆直径100mm，安装孔直径9mm，适配M8的内六角圆柱头螺栓，立式柱体总高度75mm，顶部接口外径32mm，所有侧置接口的外端面距离主体中心的最大距离为45mm，安装后不会与主轴箱内的滑移齿轮、拨叉等运动部件发生干涉，不需要对原有箱体的内部结构做任何修改就能直接替换原有分散接头组。零件的材质选用HT200灰铸铁，铸造后经过时效处理消除内应力，所有加工面的粗糙度要求为Ra3.2，非加工面喷防锈底漆后涂刷与箱体一致的机床红漆，和原有设备的外观保持统一；实际装机测试中，该结构相比原有分散接头减少了7个潜在渗漏点，管路拆装维护的时间缩短60%，同时因为流道集成在零件内部，避免了外接油管在主轴箱内被运动部件剐蹭破损的风险，在CA6140车床的大修改造、润滑系统升级场景中具备很强的实用价值。
