CA6140车床用开口式夹紧螺帽结构

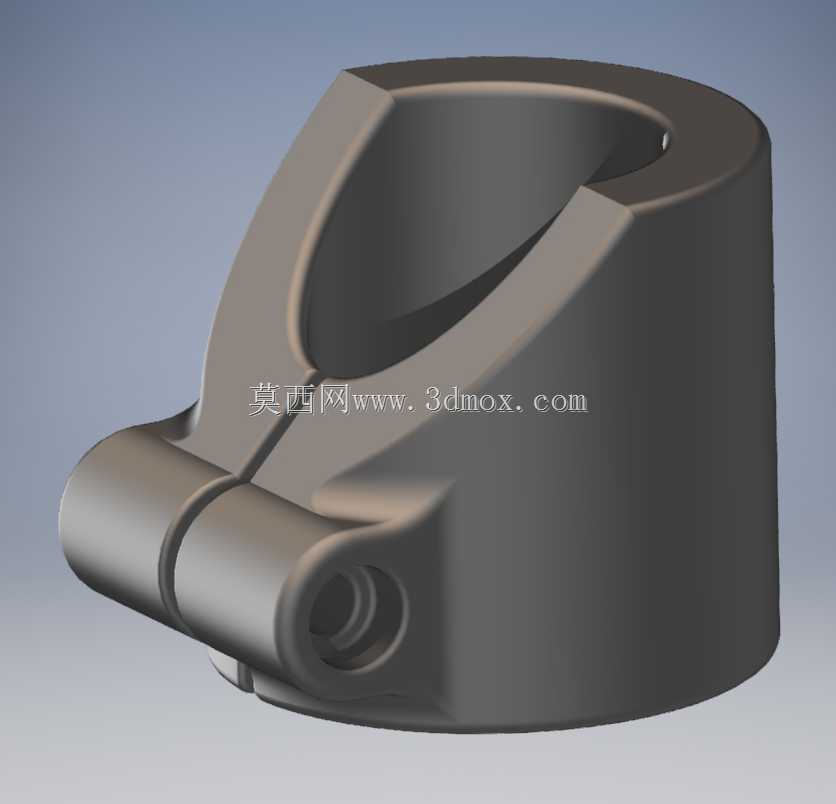

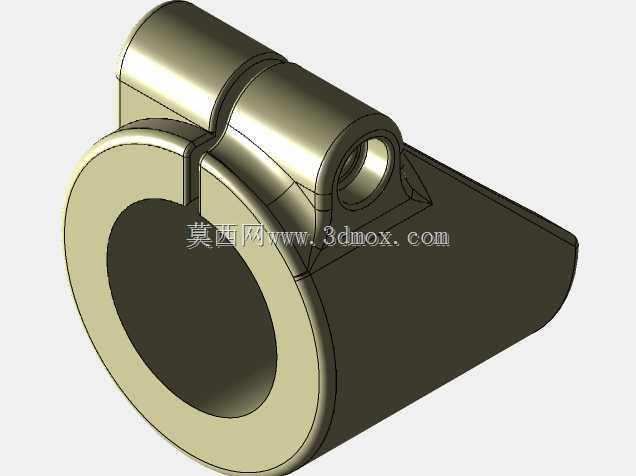

　　在普通卧式车床的操作机构与刀架进给系统中，这类开口式夹紧螺帽是承担部件锁止、位置固定功能的核心小尺寸零件，日常操作中频繁出现在刀架锁紧、导轨附件固定、操作手柄定位等场景，看似不起眼的结构，却直接影响车床加工过程中部件的刚性与定位精度，一旦夹紧失效，很容易出现加工振纹、刀架移位、尺寸超差等常见加工问题。从结构设计逻辑来看，该螺帽采用半开口的C型主体结构，主体为带内孔的圆柱段，一侧延伸出带同轴销孔的双耳铰接结构，这种设计区别于全螺纹的标准六角螺帽，不需要整圈旋转进给，只需要通过铰接端的锁紧件带动开口段收缩，就能快速抱紧穿过内孔的光轴或者拉杆，实现快速夹紧与松开，在CA6140这类需要频繁调整部件位置的操作工位上，

　　这种结构的操作效率远高于传统螺纹旋紧结构，能大幅减少操作人员调整工位的辅助时间。从安装边界来看，该零件的圆柱段外径与安装座的预留沉孔尺寸匹配，双耳铰接端的销孔与配套的锁紧销轴采用小间隙配合，安装时只需要将螺帽主体放入安装座的对应槽位，穿入铰接销轴，再配合锁紧手柄或者螺钉，就能完成整套夹紧机构的装配，不需要额外加工复杂的配合面，适配CA6140车床原有安装位的尺寸公差，替换磨损件时不需要对原有安装结构做二次修改。从功能特性上看，螺帽的内孔表面为抱紧工作面，设计时预留了足够的收缩变形量，当锁紧力施加在双耳端时，开口处的弹性变形能让内孔均匀贴合被抱紧的轴类零件表面，不会出现局部应力集中导致的轴面压痕，同时圆柱主体的壁厚经过校核，

　　在额定锁紧力下不会出现塑性变形，能保证长期反复夹紧松开后的结构稳定性，铰接端的销孔位置做了局部加厚处理，避免频繁受力后出现销孔开裂、耳板断裂的问题。在实际车床运维场景中，这类夹紧螺帽属于易损耗的操作件，长期反复受力后开口处容易出现疲劳变形，导致夹紧力不足，建模时还原了所有的倒角、圆角过渡细节，尤其是耳板与圆柱主体衔接处的过渡圆角，这部分是应力集中的高发区域，建模时严格按照实际加工的圆角尺寸绘制，能直接用于零件的加工出图或者备件的三维装配校验。整个零件的外形没有多余的装饰结构，所有曲面与平面都是为了实现功能与安装适配：圆柱段的外圆面与安装座的孔位配合，保证螺帽在锁紧过程中不会出现径向窜动；开口处的斜切面为变形预留了空间，

　　避免收缩时开口两侧出现刚性碰撞；双耳端的同轴销孔严格保证同轴度，避免销轴安装后出现卡滞，影响锁紧操作的顺畅度。在CA6140车床的刀架快速夹紧机构中，该螺帽配合锁紧手柄使用，操作人员扳动手柄时，螺帽开口收缩抱紧刀架的定位拉杆，将刀架牢牢固定在选定的工位，加工过程中承受切削带来的振动与径向力，因此零件的材质通常选用中碳钢经调质处理，保证足够的强度与韧性，建模时的结构细节完全匹配实际加工的工艺要求，没有出现无法脱模或者无法机加工的不合理结构，所有的棱边都做了符合机械加工规范的倒角处理，既去除加工毛刺，也能避免安装时割伤操作人员。
