挖掘装载设备反铲固定支架结构

项目分类:通用机械零部件 发布时间:2024-01-13 ID:723060
  • 挖掘装载设备反铲固定支架结构
  • 挖掘装载设备反铲固定支架结构
  • 挖掘装载设备反铲固定支架结构
  • 挖掘装载设备反铲固定支架结构
  • 挖掘装载设备反铲固定支架结构
  • 挖掘装载设备反铲固定支架结构
  • 挖掘装载设备反铲固定支架结构
  • 挖掘装载设备反铲固定支架结构
  • 挖掘装载设备反铲固定支架结构
  • 挖掘装载设备反铲固定支架结构
  • 挖掘装载设备反铲固定支架结构
  • 挖掘装载设备反铲固定支架结构
  • 挖掘装载设备反铲固定支架结构
  • 挖掘装载设备反铲固定支架结构
  • 挖掘装载设备反铲固定支架结构
  • 挖掘装载设备反铲固定支架结构
  • 挖掘装载设备反铲固定支架结构
  • 挖掘装载设备反铲固定支架结构
  • 挖掘装载设备反铲固定支架结构

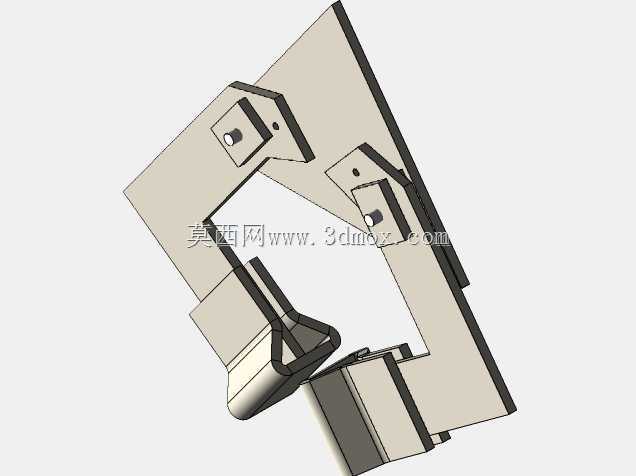

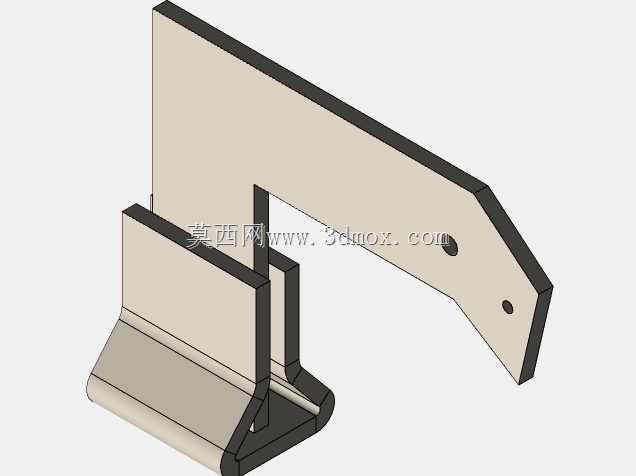

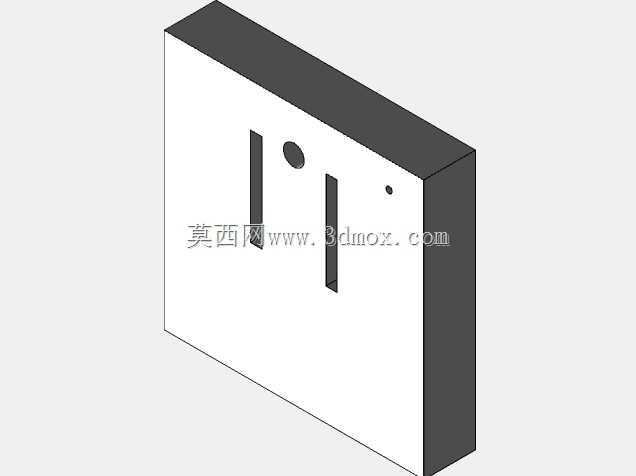

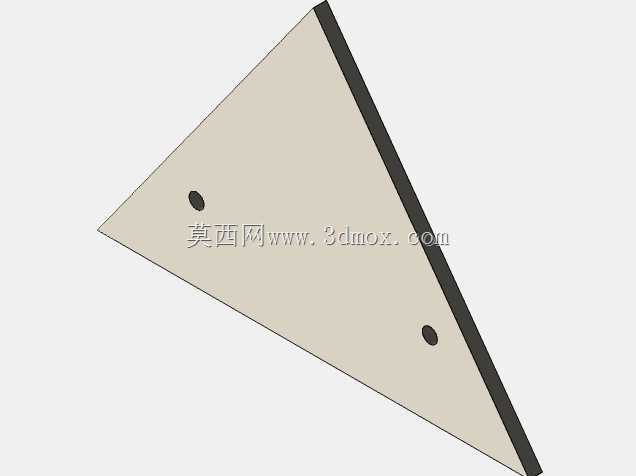

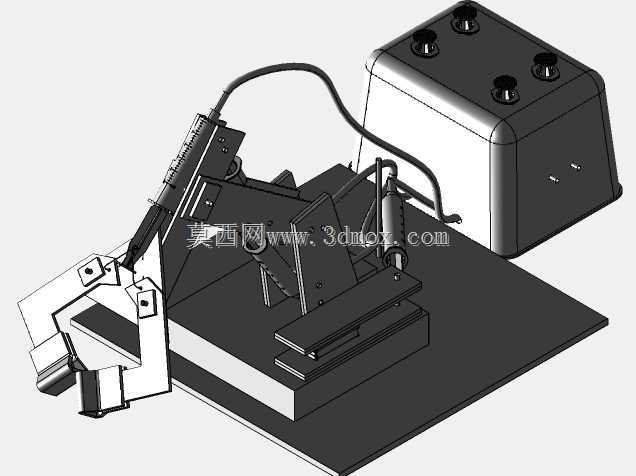

  在土方作业、市政管线开挖、小型基建施工场景中,挖掘装载设备的反铲作业装置需要承受高频交变载荷,固定支架作为连接工作装置与主机架的核心承载构件,其结构合理性直接决定作业稳定性与构件疲劳寿命。该固定构件采用框式铰接布局,整体为弯折成型的箱型支撑结构,主体承载面采用厚板折弯拼焊结构,在铰接点位设置了加厚的安装凸台,凸台位置预留同轴销孔,用于穿装铰接销轴,实现与动臂、斗杆驱动油缸的铰接连接。从结构受力逻辑来看,反铲作业时,铲斗切入土层的切削阻力、举升过程中的物料重力、回转启停的惯性载荷都会通过连杆机构传递到固定支架上,因此设计时在各铰接点位的受力传导路径上设置了连续的加强筋结构,筋板沿载荷传导方向布置,避免应力集中导致的焊缝开裂或构件变形。

  安装边界方面,该支架的主机连接侧设置了与机架贴合的平直安装面,安装面预留螺栓过孔,孔位间距匹配对应型号挖掘装载设备的机架安装点位,安装时贴合面需保证平面度公差,避免螺栓受附加剪切力;工作装置连接侧的各铰接销孔同轴度公差控制在0.05mm以内,销轴装配后可保证铰接转动灵活无卡滞,同时控制铰接间隙在合理范围,避免作业过程中产生过大冲击异响。结构细节上,支架的弯折处采用大圆弧过渡,避免直角弯折带来的应力集中问题,所有外露棱边均做倒角处理,避免装配过程中划伤操作人员或液压管路;在靠近液压管路布置的区域,预留了管夹安装点位,可固定作业装置的液压油管,避免作业过程中油管晃动与构件产生摩擦破损。从实际作业适配性来看,

  该固定支架的结构尺寸匹配小型挖掘装载设备的反铲作业装置载荷等级,可适配斗容0.1至0.2立方米的反铲作业工况,在普通黏土、沙土作业环境下,可承受最大12kN的切削反力,满足常规小型土方作业的承载需求。设计过程中优先考虑了构件的工艺性,主体板材采用常用工程结构钢,所有折弯角度均适配常规折弯设备加工能力,焊缝采用连续角焊缝,焊接后做去应力处理,避免焊接变形影响安装精度;铰接凸台采用机加工成型,销孔内可根据需求加装耐磨衬套,延长构件使用寿命,衬套磨损后可单独更换,降低后期维护成本。在实际装配场景中,该支架安装完成后需验证各铰接点位的转动灵活性,配合对应的限位结构,可保证反铲装置在挖掘、举升、卸料全行程中无运动干涉,

  各驱动油缸的伸缩行程与支架铰接点位的运动轨迹匹配,避免油缸出现别劲、行程超限等问题。针对作业过程中可能出现的偏载情况,支架两侧的支撑臂采用对称等强度设计,单侧受力时载荷可通过框型结构分散到整体承载面,避免单侧应力过大导致构件变形;支架下部设置的限位贴合面,在反铲装置收回到运输位置时可与机架限位块贴合,承担运输过程中的颠簸载荷,避免铰接销轴长期承受交变冲击。
