带刺刀战术改型自动步枪结构设计

　　在轻武器结构设计领域，这类带战术附件的自动步枪三维结构，核心服务于装备结构教学、战术配件适配验证、影视道具工业化生产等场景，不同于实装武器的涉密设计，这类民用领域的结构建模需要在还原核心机构逻辑的基础上，兼顾不同应用场景的适配性。从实际用途来看，这套结构既可以作为机械设计教学中典型的多组件装配案例，帮助从业者理解复杂装配体的公差配合、运动干涉校验逻辑，也可以为战术周边配件的开发提供安装基准参考，比如瞄准镜装夹、前握把适配、刺刀挂装结构的匹配验证，甚至可以作为仿真模拟训练器材的结构原型，用于操作流程演示、结构拆解教学等环节。

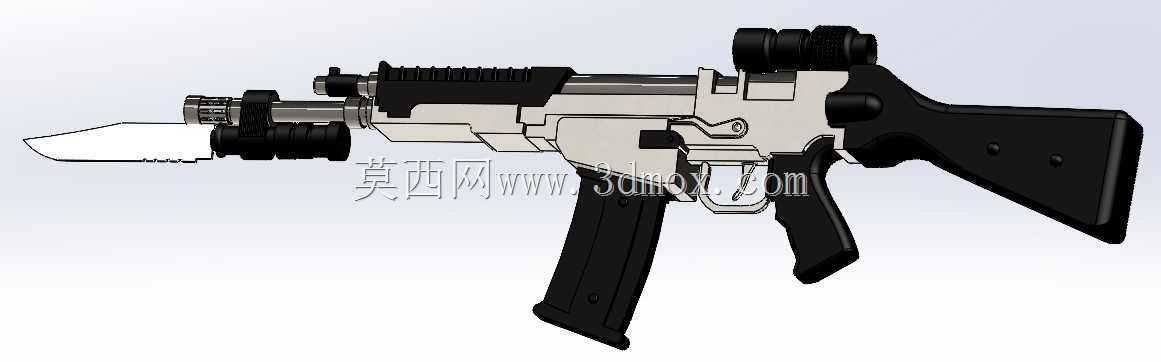

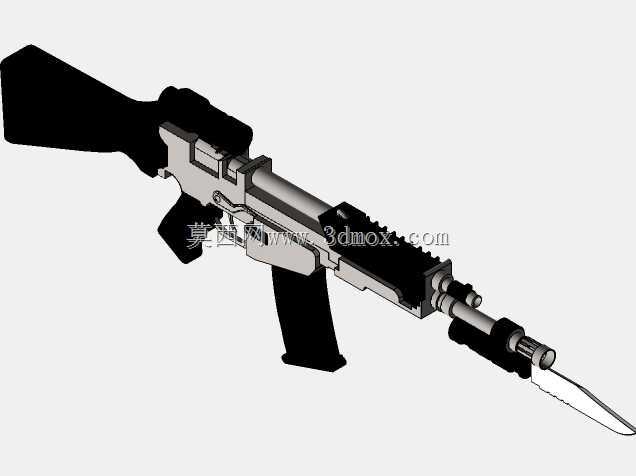

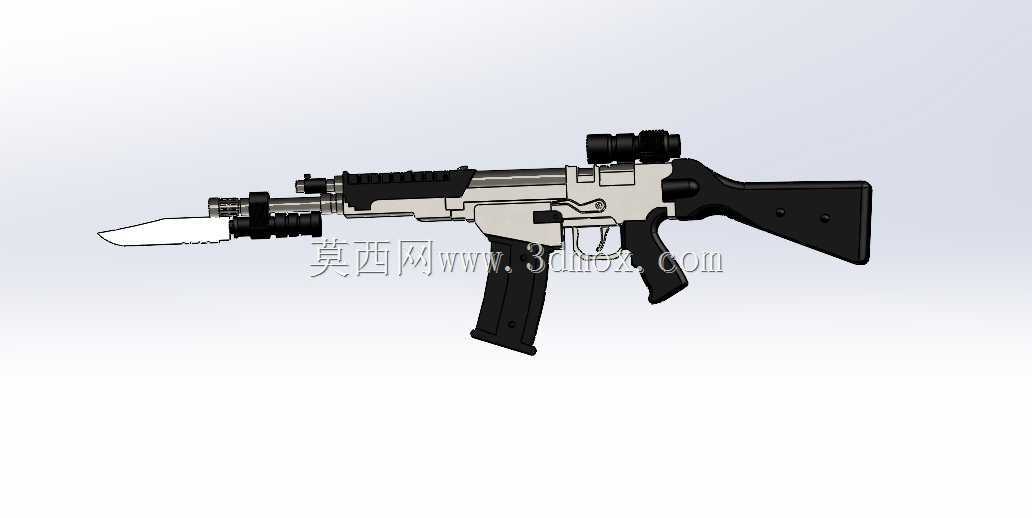

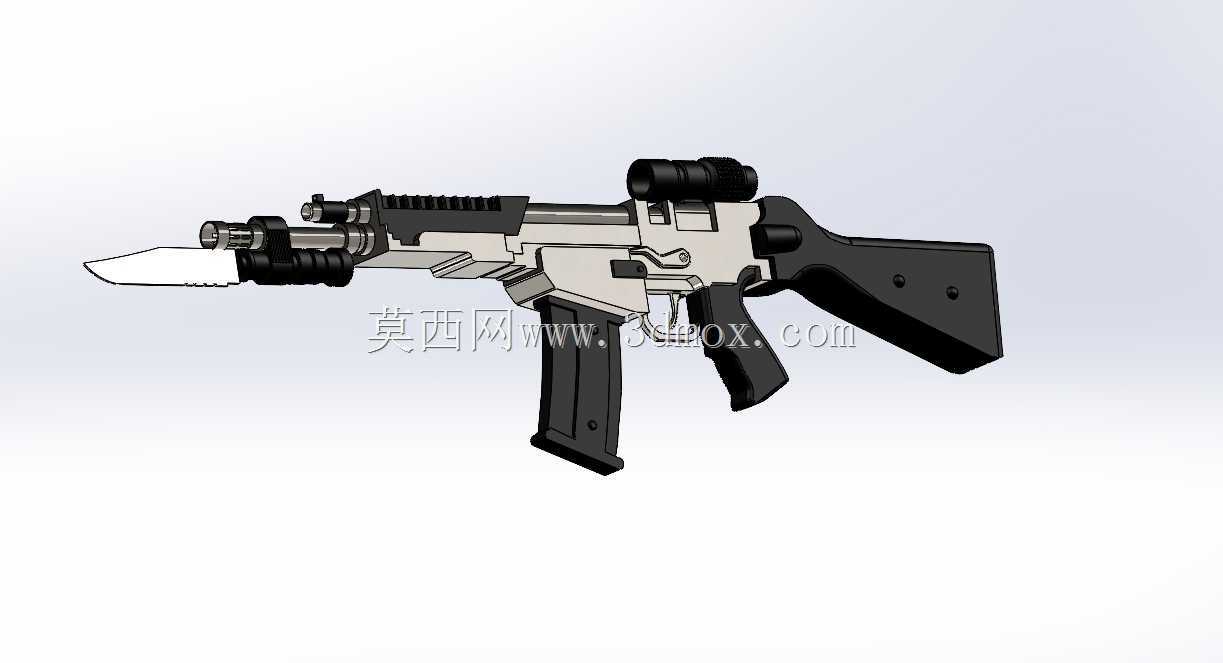

　　从功能特性层面拆解，这套结构完整还原了自动步枪的核心组件逻辑：枪管组件部分做了战术化改型，枪口位置预留了刺刀挂装的卡槽结构，刺刀通过卡笋与枪管下方的挂座实现刚性连接，装拆过程的运动行程在建模阶段就做了干涉校验，确保刺刀装拆时不会与护木、准星结构产生磕碰；机匣部分采用上下分体式的结构逻辑，上下机匣的连接销位置做了精准的尺寸还原，保证拆解维护的动作逻辑与实装逻辑一致；护木部分设置了多段皮卡汀尼导轨结构，顶部导轨可适配不同倍率的光学瞄准镜，图中装配的瞄准镜通过导轨压块实现锁紧固定，可根据使用需求调整装夹位置，护木下方的导轨既可以适配前握把组件，也能兼容战术灯、激光指示器等附件的安装；枪托部分采用固定托结构，贴腮位置的外形做了贴合人体面部轮廓的曲面处理，抵肩部分的尺寸经过优化，保证据枪时的受力均匀性；供弹结构采用弧形弹匣设计，弹匣与机匣进弹口的配合尺寸做了公差预留，确保弹匣插拔动作顺畅，不会出现卡滞问题；击发机构、快慢机结构的外形与装配位置都做了还原，虽然作为非实装模型不需要做击发功能的动力学仿真，但组件之间的装配间隙、运动行程都按照真实结构的比例做了还原，保证结构展示的准确性。

　　设计思路上，这类结构建模首先要确定核心的尺寸基准，以枪管轴线作为整个装配体的全局基准，所有组件的定位都围绕这条轴线展开，避免出现组件同轴度偏差导致的装配错位问题。护木与枪管的连接采用过定位的结构逻辑，通过前后两处抱箍将护木固定在枪管外侧，既保证护木的连接刚性，也避免护木受力时对枪管形变产生影响，这也是现代轻武器设计中常用的浮置护木设计逻辑的简化体现。瞄准镜的安装基准与枪管轴线保持平行，建模时通过全局基准面的约束，保证瞄准镜光轴与枪管轴线的平行度公差控制在合理范围内，避免出现瞄准基线偏差的问题。刺刀的设计除了还原刀刃的外形曲面，重点处理了刀柄与枪管挂座的连接结构，卡笋的活动行程、锁紧角度都做了参数化设计，可根据不同的挂装需求调整卡槽尺寸，适配不同规格的刺刀配件。握把部分的外形采用人机工程学曲面设计，握把的倾斜角度、防滑纹的位置都参考了常规轻武器的握持尺寸，保证握持时的手部贴合度，适合作为操作训练器材的结构原型。

　　从外形尺寸与安装边界来看，整套结构在刺刀展开状态下的整体长度控制在适配常规展示与3D打印的尺寸区间，刺刀折叠状态下长度缩短，可满足不同场景的收纳展示需求；宽度方向上，由于护木两侧没有加装额外附件，最大宽度位于机匣与弹匣位置，不会出现超宽导致的安装干涉问题；高度方向上，瞄准镜顶部为整个结构的最高点，安装在展示支架或者适配训练枪套时，需要预留出瞄准镜的高度空间，避免出现磕碰。各组件的装配间隙都按照民用模型的常用公差设置，活动组件比如快慢机、扳机、弹匣卡笋、刺刀卡笋都预留了合理的活动间隙，既保证活动顺畅，也不会出现间隙过大导致的松垮问题。在做3D打印验证时，可根据打印工艺调整壁厚参数，受力较大的连接销、卡笋位置可适当增加壁厚，保证结构强度，曲面部分比如枪托、握把、刺刀刀刃的曲面做了平滑处理，减少打印后的打磨工作量。对于教学场景使用的模型，还可以在各组件上添加拆分标识，方便拆解教学时的组件识别，也可根据需求添加剖视结构，展示内部的击发、供弹组件的装配逻辑，提升教学演示的直观性。
