这套多节铰接连杆组件,在轻工自动化输送、小型专用工装夹具、教学实训机械结构演示场景中都有很高的适配性,核心作用是在两个固定安装点位之间,实现定轨迹的往复摆动传动,把输入端的旋转或者直线位移,通过多节铰接的自由度约束,传递到输出端完成指定的动作输出。从实际使用场景来看,这类连杆组件常被用在小型物料分拣机构的拨料摆臂、工位切换的导向传动结构、以及机床附件的辅助支撑摆架上,相比单节摆臂,多节铰接的结构可以在有限的安装空间内,实现更复杂的运动轨迹,同时避免运动过程中和周边设备构件发生干涉。

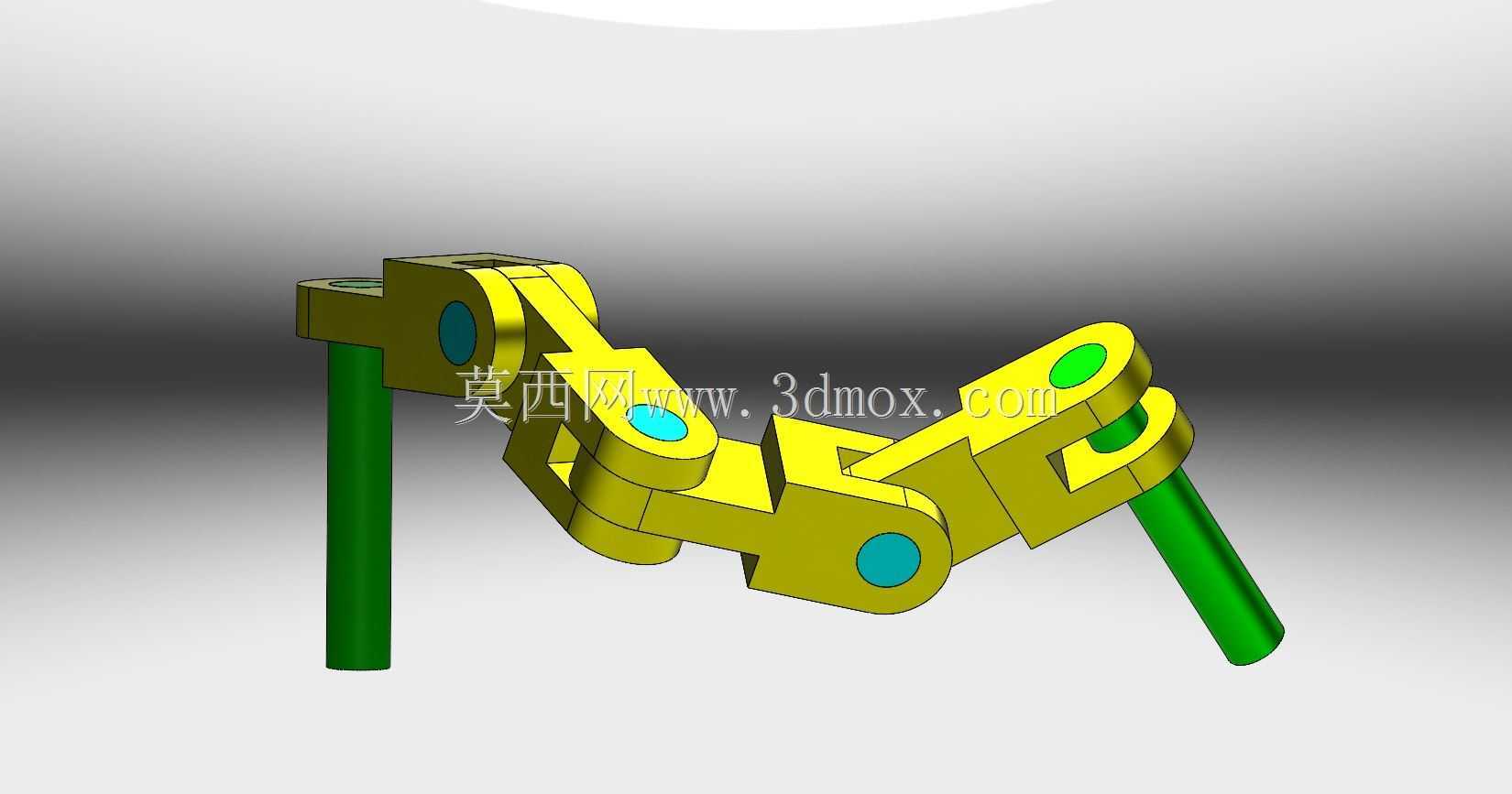

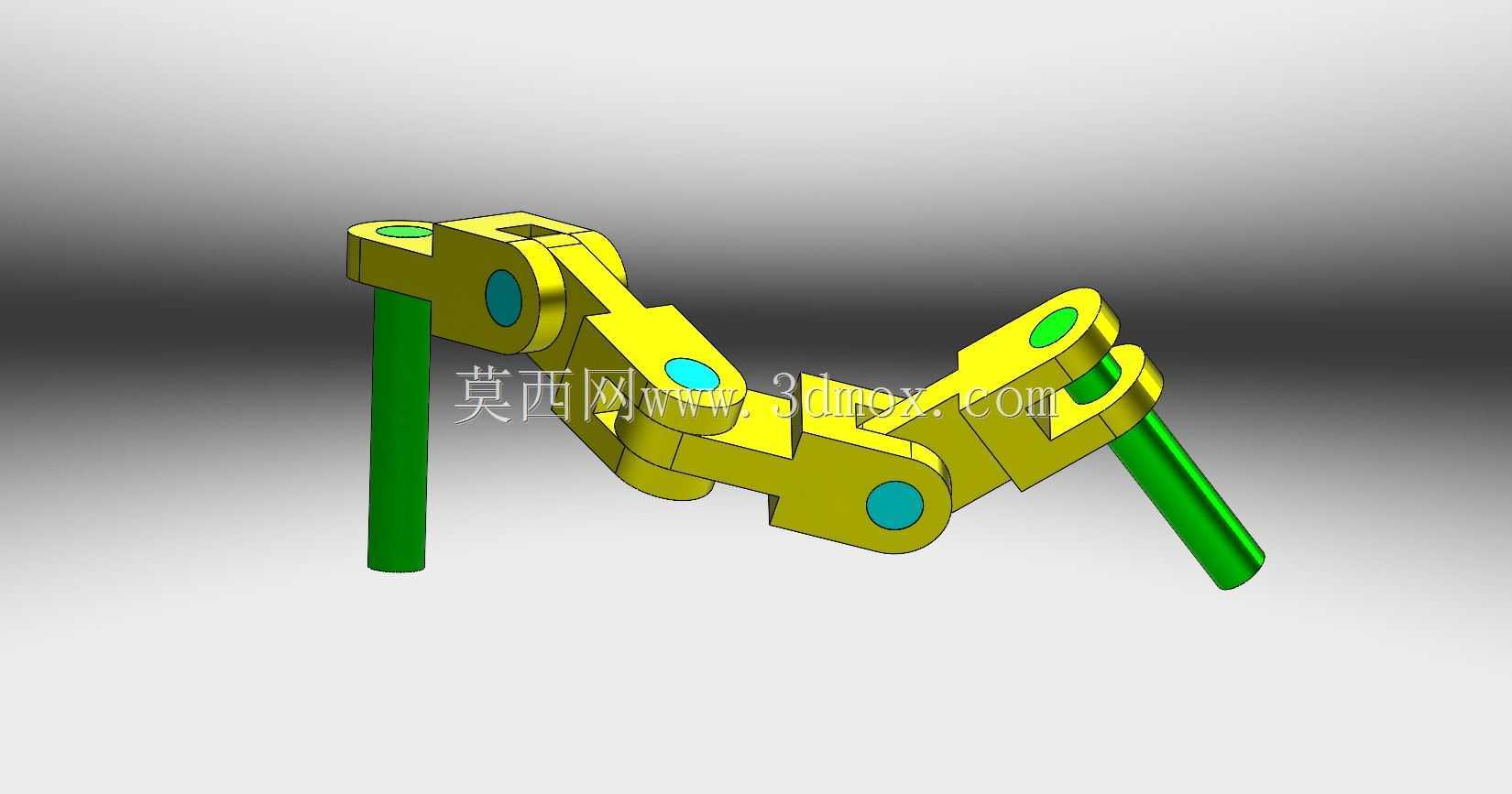

设计这套结构的时候,首先要明确两端安装轴的固定边界,组件两端的绿色圆柱段是安装定位轴,分别对应机架和执行端的安装孔位,设计时需要严格控制两根安装轴的中心距极限偏差,同时要保证每一节铰接副的旋转轴线保持平行,否则运动过程中会出现卡滞、别劲的问题,加速铰接销轴的磨损。每一节连杆的铰接位置都设置了镶嵌式的耐磨衬套,也就是图中蓝色的环形结构,衬套采用自润滑材质压装在连杆本体的铰接孔内,和铰接销轴形成间隙配合,既可以降低旋转过程中的摩擦阻力,也能在长期磨损后单独更换衬套,不需要整体更换连杆构件,降低后期维护成本。
从结构布局来看,整套组件采用三节连杆串联铰接的形式,相邻连杆之间的旋转角度通过连杆端部的限位凸台做机械硬限位,避免运动过程中出现过位翻转的问题,每一节连杆的截面都做了等强度优化,在铰接受力集中的位置做了局部加厚,杆身非受力区域做了减重槽设计,在保证整体结构刚性、满足传动负载要求的前提下,尽可能降低组件自身重量,减少运动过程中的惯性冲击。两端的安装轴和端部连杆采用过盈压装的连接方式,配合端面的定位销防止轴和连杆之间发生相对转动,安装轴的直径公差按照h7精度设计,可以直接和标准轴承座或者安装孔配合,不需要额外做适配加工。
在实际装配调试过程中,需要先把所有铰接副的衬套压装到位,再穿入铰接销轴,销轴端部采用卡簧做轴向定位,防止销轴在运动过程中轴向窜动脱出,装配完成后要手动摆动每一节连杆,确认旋转顺畅无卡滞,再将两端安装轴固定到对应安装位,空载试运行过程中要检查各铰接位置的运动间隙,间隙过大会导致传动精度不足,间隙过小则会出现运动卡滞,需要通过选配销轴或者修磨衬套内孔来调整配合间隙。这类铰接连杆组件的运动轨迹可以通过调整每一节连杆的长度比例、铰接点的位置来改变,适配不同的动作行程要求,相比齿轮传动、同步带传动的结构,连杆铰接的结构抗冲击能力更强,在有粉尘、少量切削液的车间环境下也能稳定工作,不需要复杂的密封防护结构,日常维护只需要定期在铰接位置加注润滑脂即可。
从安装边界来看,组件处于收拢状态时的整体宽度、展开状态下的最大摆角都需要在设计阶段和配套设备的安装空间做匹配校核,避免运动到极限位置时和周边的管线、其他构件发生碰撞,连杆本体采用常用的结构钢材质加工,表面做发黑防锈处理,衬套采用铜基自润滑材质,销轴采用调质处理的合金钢,整体强度可以满足中等负载下的往复传动需求,在每分钟15-30次的往复摆动工况下,使用寿命可以达到上万次工作循环,完全能满足一般工业设备的使用要求。在教学实训场景中,这套结构也可以作为机械原理课程的演示教具,直观展示平面连杆机构的运动特性、自由度约束原理,帮助学习者理解铰接传动的运动逻辑。
