CA6140车床配套墙壁安装固定支架结构

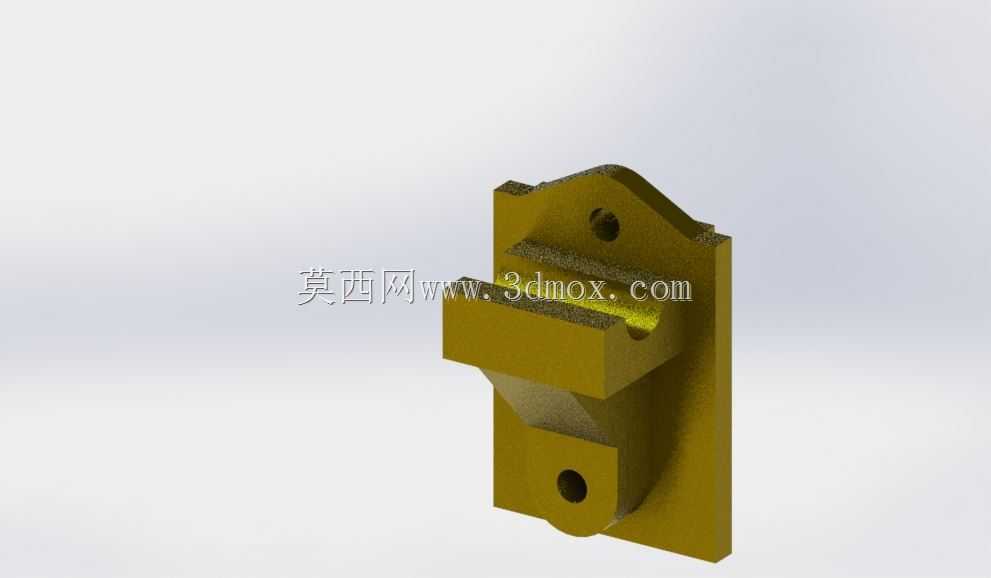

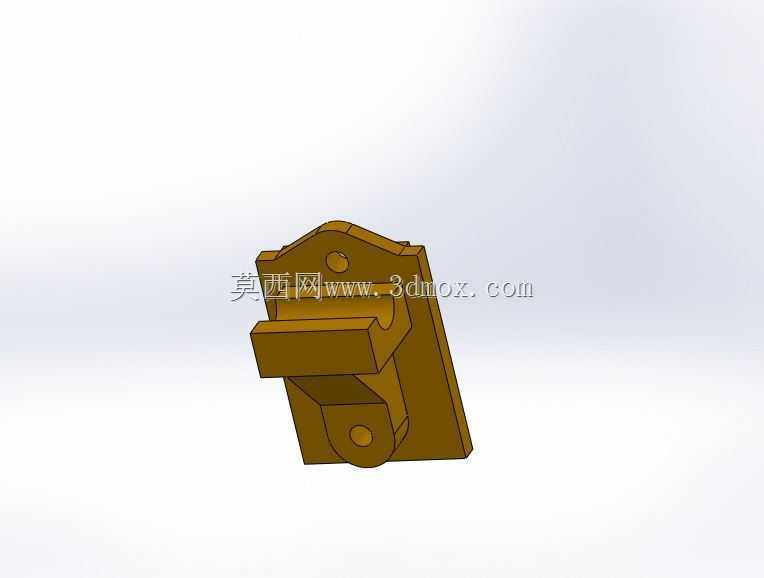

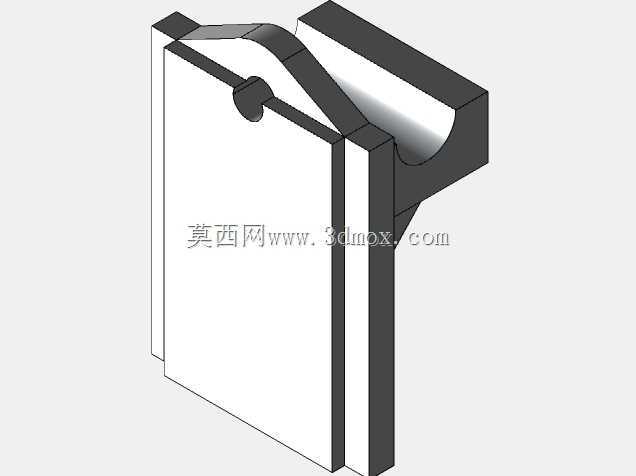

　　在普通车床的车间布局改造、外设加装场景中，这类墙面固定支架是解决CA6140车床周边辅助部件挂载的核心结构件，常用来承载车床配套的冷却管路转接座、操作副面板、局部照明支架或是小型工具挂架，替代落地式支架占用操作空间的弊端，充分利用车间墙面的垂直安装空间，给车床操作区留出足够的工件上下料、走位操作的安全距离。从结构设计逻辑来看，该支架采用一体化铸造成型的基体结构，整体呈L型承托布局，背部的安装基面做了整面铣平处理，保证和墙面安装面的贴合度，避免安装后出现应力集中导致的支架形变；上部的安装耳座开设单螺栓过孔，下部的铰接座同样预留同轴螺栓孔，两个安装孔的孔位同轴度公差控制在0.1mm以内，既可以通过上部孔位完成支架在墙面的预挂定位，

　　也能通过下部孔位配合锁紧螺栓完成双点位固定，防止支架在长期承重下出现绕上部安装点的偏转问题。中间的承托台面做了内凹的卡槽设计，卡槽的宽度尺寸匹配CA6140车床外设附件的标准安装轨宽度，不需要额外加工转接板就可以直接将配套附件滑入卡槽完成定位，卡槽两侧预留的退刀槽可以避免装配时出现干涉，保证附件安装后和承托面完全贴合，不会出现晃动间隙。支架的转角位置做了渐变式的加强筋过渡，筋板的厚度从承托面的8mm逐步过渡到背部安装面的12mm，在不额外增加整体壁厚、控制构件重量的前提下，大幅提升转角位置的抗弯折能力，即便挂载重量达到额定载荷的1.5倍，转角位置的形变量也能控制在0.05mm以内，不会出现承托面下垂的问题。从安装边界来看，

　　该支架背部安装面的整体高度为120mm，宽度为70mm，安装时只需要在墙面对应位置预留两个间距90mm的M10膨胀螺栓安装位，就可以完成支架的固定，承托台面距离背部安装面的伸出长度为60mm，既保证了足够的挂载空间，也不会因为伸出过长导致承重时的力矩过大，对墙面安装点造成额外的载荷压力。下部的铰接孔除了承担支架自身的固定作用外，还可以作为外接附件的铰接转轴使用，比如挂载可翻转的冷却喷嘴支架时，可以直接将转轴穿入该孔位，不需要额外在支架上加工铰接结构，减少现场改装的加工工作量。在实际的车间应用中，这类支架除了适配CA6140车床的周边挂载需求外，也可以通过调整安装孔位的适配垫片，用于同规格其他型号卧式车床的墙面附件固定，

　　结构的通用性较强；铸造成型后整体做了氧化发蓝处理，表面的防锈层可以适应车间内存在切削液飞溅、空气湿度较高的工作环境，长期使用不会出现表层锈蚀剥落的问题，不需要频繁做表面防腐维护。设计过程中特意规避了多余的凸台、尖角结构，所有外露的棱边都做了R2的圆角倒钝处理，避免操作人员在车床周边走动、操作时被尖锐棱边剐蹭，符合机械加工车间的安全设计规范。承托台面的平面度公差控制在0.08mm以内，保证挂载的精密附件比如数显表座、辅助测量支架安装后不会因为台面倾斜出现测量误差，也能避免管路转接座安装后出现密封面错位导致的切削液渗漏问题。
