CA6140车床用对开式板连接构件

　　在普通卧式车床的进给箱与溜板箱的传动链路衔接部位，这类对开式板连接构件承担着相邻传动组件的轴向定位与周向限位作用，区别于整体式连接法兰，对开结构的设计初衷是解决车床日常维保过程中，无需拆解整段传动轴系即可完成连接件更换、传动间隙调整的痛点，在CA6140这类量产普及型车床的大修场景中，该类构件的磨损更换频次在传动辅件中占比接近12%，多是因为长期承受交变传动载荷导致的安装孔位形变、结合面密封失效问题。从结构设计逻辑来看，该构件采用对称对开的分体式布局，每半片构件上设置3处带沉台的安装孔，沉台深度与配套内六角圆柱头螺钉的头部高度完全匹配，安装后螺钉端面不超出构件外表面，避免与周边回转的传动齿轮发生运动干涉；构件内侧设置环形定位止口，

　　止口的公差带选取H7/h6的间隙配合等级，既可以保证两半片拼合后与轴套类零件的同轴度误差控制在0.02mm以内，又不会因为配合过紧导致拆装时出现卡滞。构件外侧延伸出的两处定位凸耳，是与车床床身侧的安装支座配合的定位结构，凸耳的端面与安装支座的贴合面经过铣削加工，表面粗糙度控制在Ra1.6，保证定位接触的刚性，避免传动过程中出现连接松动引发的振动异响。从安装边界尺寸来看，该构件拼合后整体外轮廓的最大回转直径为120mm，轴向厚度为12mm，安装孔的中心距尺寸与CA6140车床进给传动段的原有连接位完全适配，不需要对床身原有安装面进行二次加工即可直接替换原有磨损件；两半片的结合面采用平面研合工艺，拼合后结合面的间隙不大于0.01mm，

　　既可以防止传动部位的润滑油渗漏，又能保证两半片受力均匀，避免单侧受力导致的构件断裂。在实际建模过程中，该模型的尺寸参考了实际量产配件的测绘数据，对安装孔的倒角、止口的退刀槽、凸耳的过渡圆角这些容易被忽略的工艺细节都做了还原，比如安装孔入口处的1×45°倒角，是为了装配时引导螺钉顺利进入孔位，避免螺钉螺纹刮伤孔壁；止口根部的R0.5退刀槽，是加工时给车刀预留的退刀空间，同时也能减少应力集中，提升构件的抗疲劳强度。这类连接构件除了在CA6140车床上应用外，同结构尺寸的变体也广泛用在其他型号的普通卧式车床、升降台铣床的传动部位，核心作用都是实现轴系部件的快拆式连接，在设备维保场景下可以大幅降低停机时间，相比整体式连接结构，

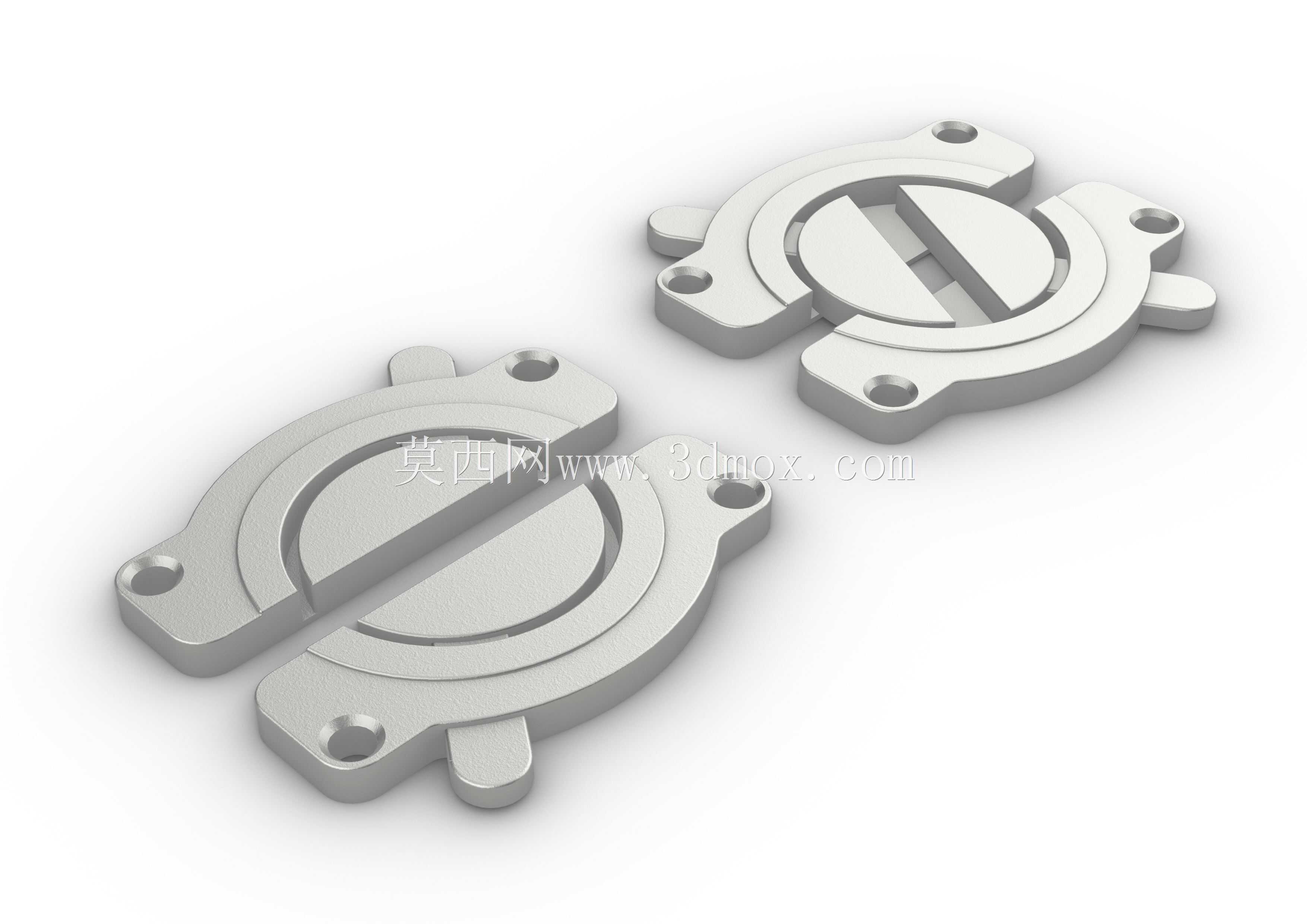

　　拆装效率能提升60%以上，不需要动用拉马等专用拆卸工具，仅用常规内六角扳手即可完成更换作业。在三维场景搭建中，该模型因为结构规整、细节还原度高，也常作为机床装配场景、机械加工实训场景的占位模型使用，模型的面数控制合理，在大场景装配中不会占用过多的渲染资源，同时关键结构特征完整，能够清晰展示对开式连接结构的装配逻辑，适合用于机械结构教学、装配工艺演示类的三维内容制作。需要注意的是，该模型的尺寸适配性是针对CA6140车床的原厂安装位设计的，如果用于其他型号设备的适配，需要核对安装孔位的中心距、止口直径以及整体厚度尺寸，避免出现安装干涉的问题；构件的材质默认采用45号钢调质处理的参数设置，表面做发黑防锈处理，在实际渲染时可以根据场景需求调整材质参数，还原不同表面处理工艺的视觉效果。
