CSWA认证练习用交叉连杆滑块机构

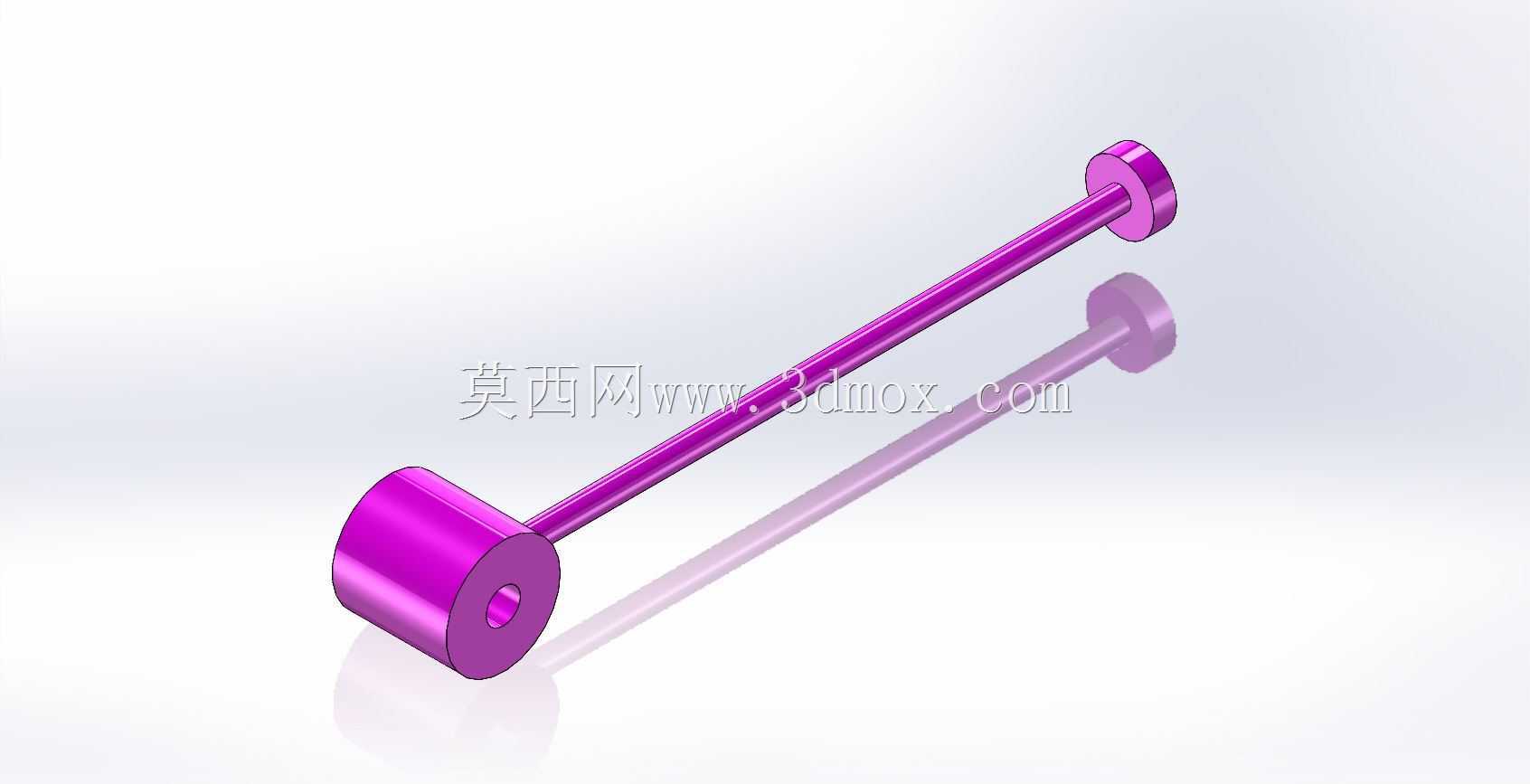

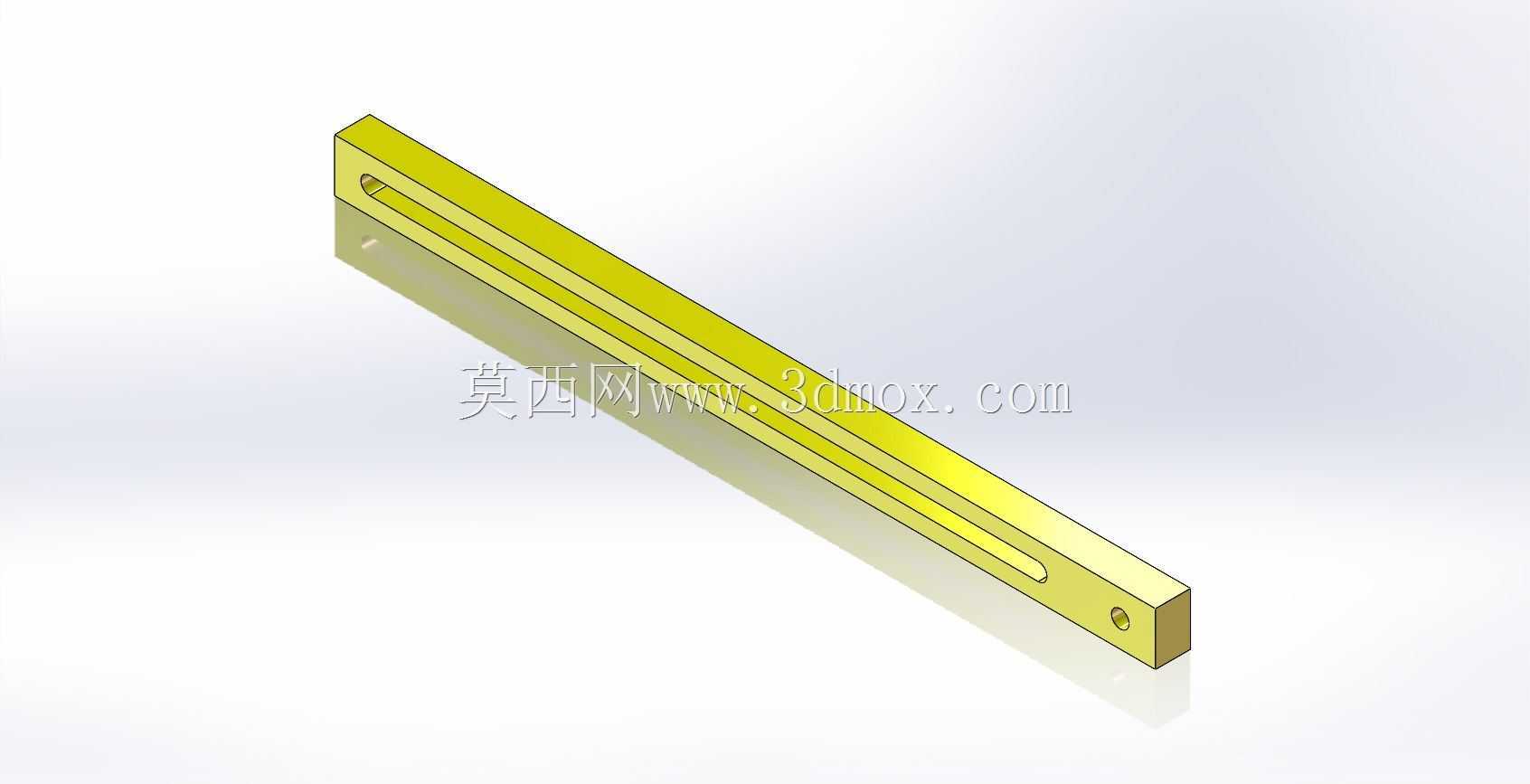

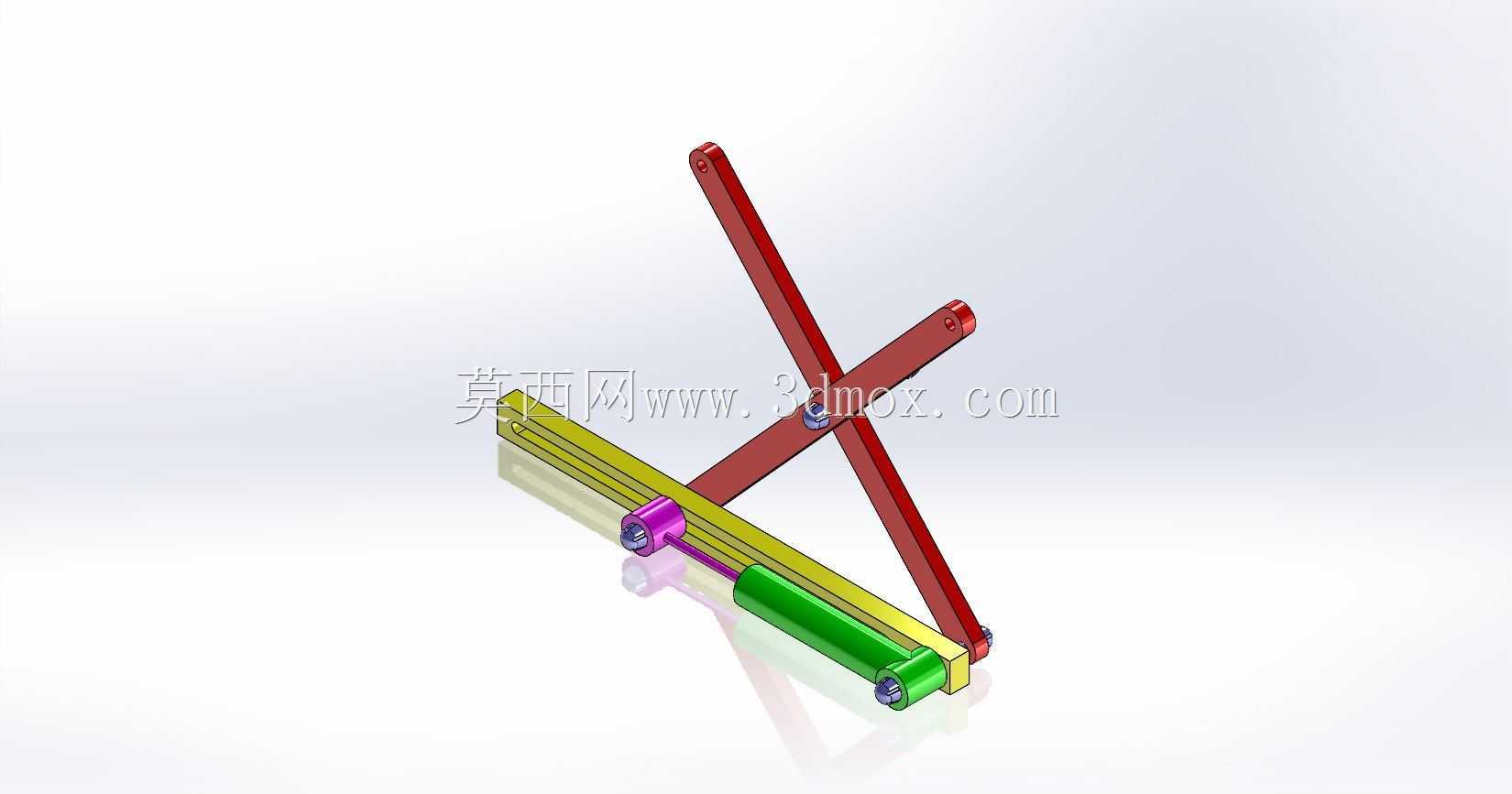

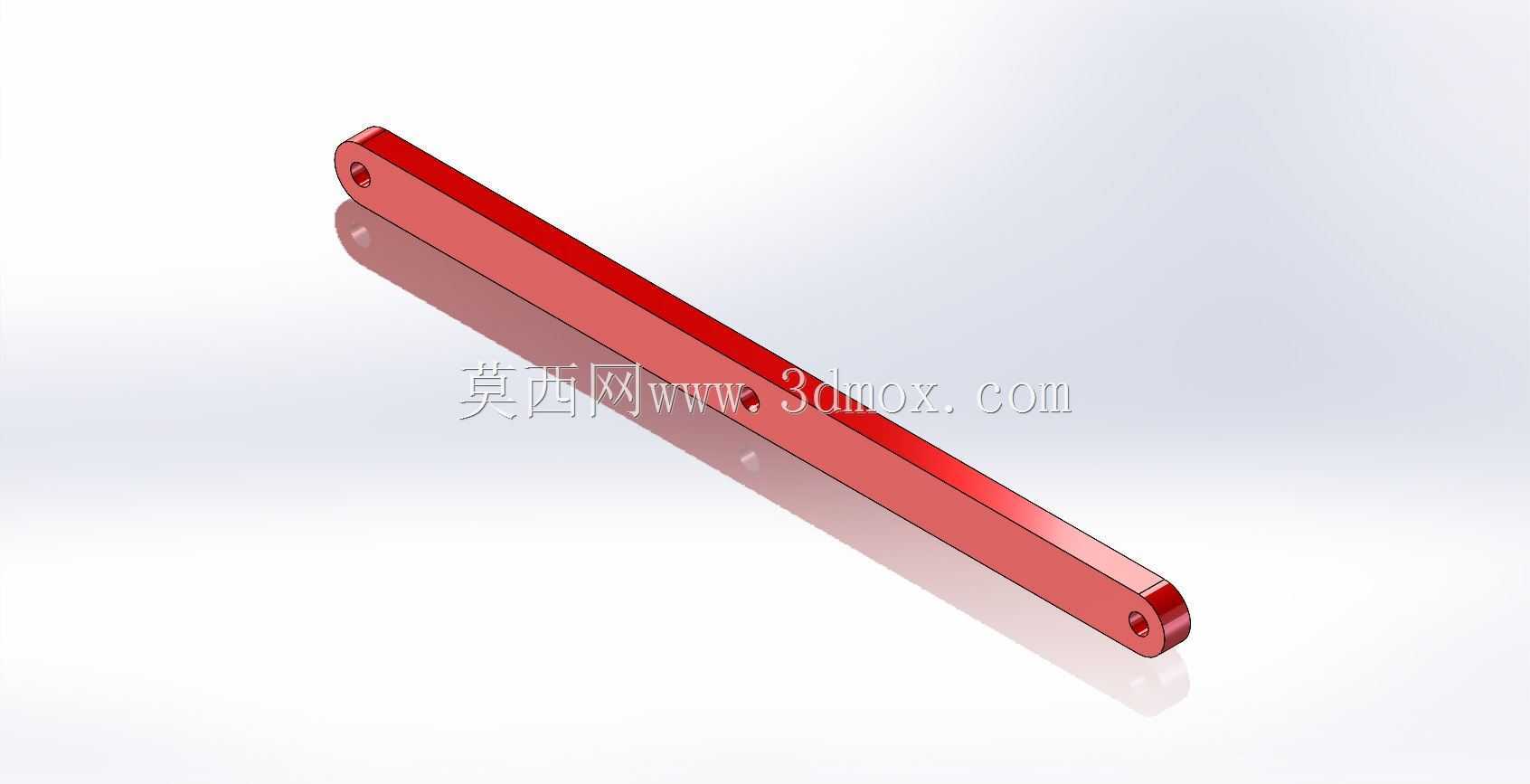

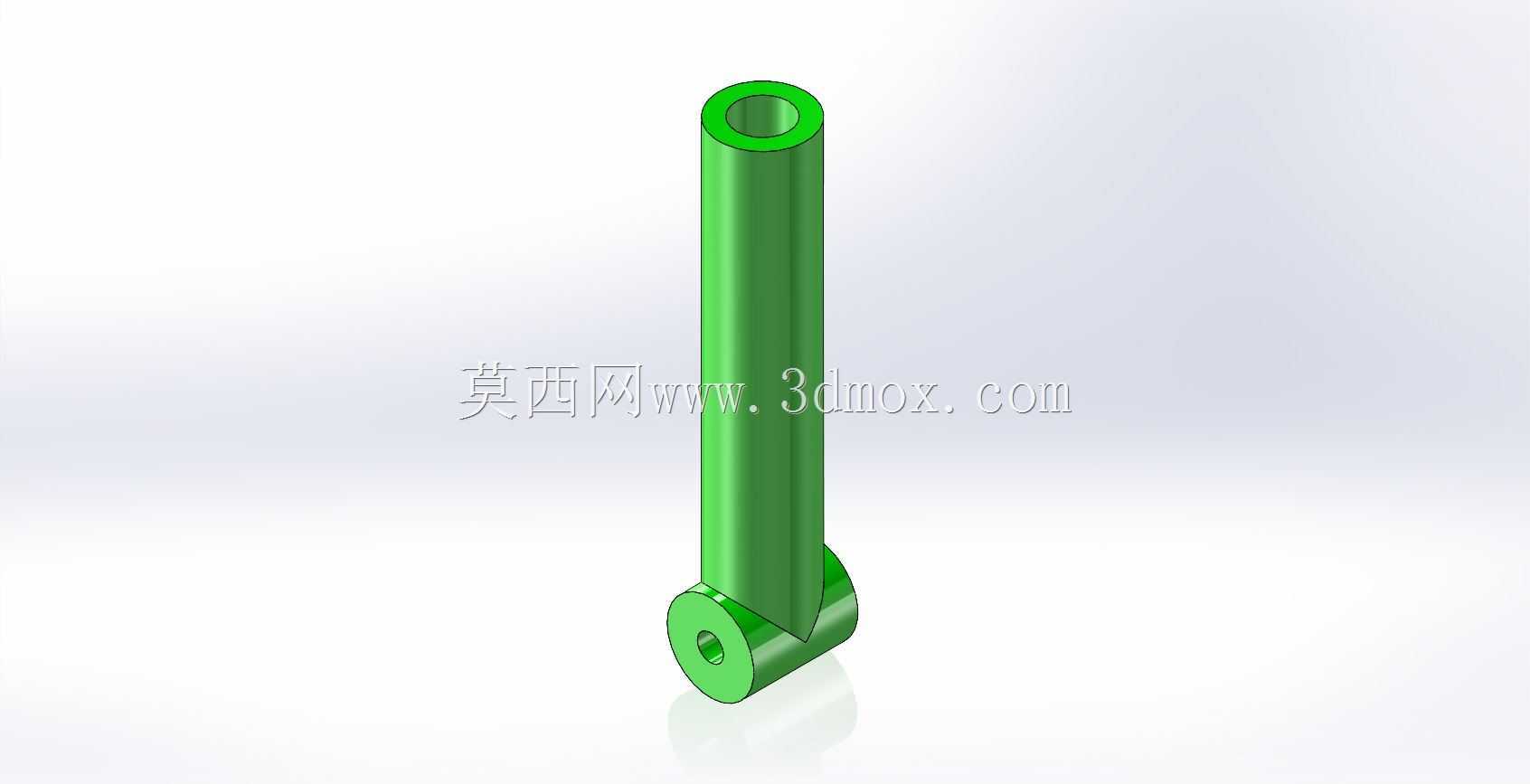

　　这套交叉连杆滑块组合结构，常作为机械原理认知、机构运动验证的典型实训载体，在小型直线往复执行机构、可调角度支撑装置、简易位移放大结构中都能见到同原理的工程应用。从结构组成来看，两根交叉布置的长杆件通过中部铰接轴形成可相对转动的剪叉基础单元，其中一根杆件的下端与固定基座端铰接，另一根杆件的下端嵌入长条形滑块的导向槽内，可沿槽体方向做直线滑移，滑块端部配套的圆柱套筒类结构可作为外接执行端的安装位，实现转动输入到直线往复输出的运动转换。设计过程中首先要确认各铰接点的转动间隙，铰接轴与杆端安装孔采用基孔制间隙配合，保证相对转动无卡滞的同时控制径向窜动量在0.02mm以内，避免运动过程中出现过大的回程误差。交叉杆件的截面采用等厚度矩形结构，

　　在满足抗弯强度要求的前提下尽可能降低杆件自身重量，减少运动过程中的惯性冲击，杆件两端的铰接孔位同轴度公差控制在0.015mm，防止装配后出现杆件扭曲别劲的问题。滑块部分的导向槽与滑移杆端的配合面做了等宽设计，槽体内壁的表面粗糙度控制在Ra1.6，降低往复滑移过程中的摩擦阻力，滑块端部的圆柱安装位与外接部件采用过渡配合，可通过侧面紧定螺钉实现周向固定，保证动力传递的可靠性。安装边界方面，整套机构的固定铰接端中心到滑块导向槽最远端的水平距离为机构的最大安装跨度，当两根交叉杆件处于最大展开角度时，整体垂直高度达到最大值，收拢状态下整体厚度可控制在杆件厚度的2.2倍以内，适合在安装空间紧凑、需要小行程直线往复动作的工位使用。实际应用中，

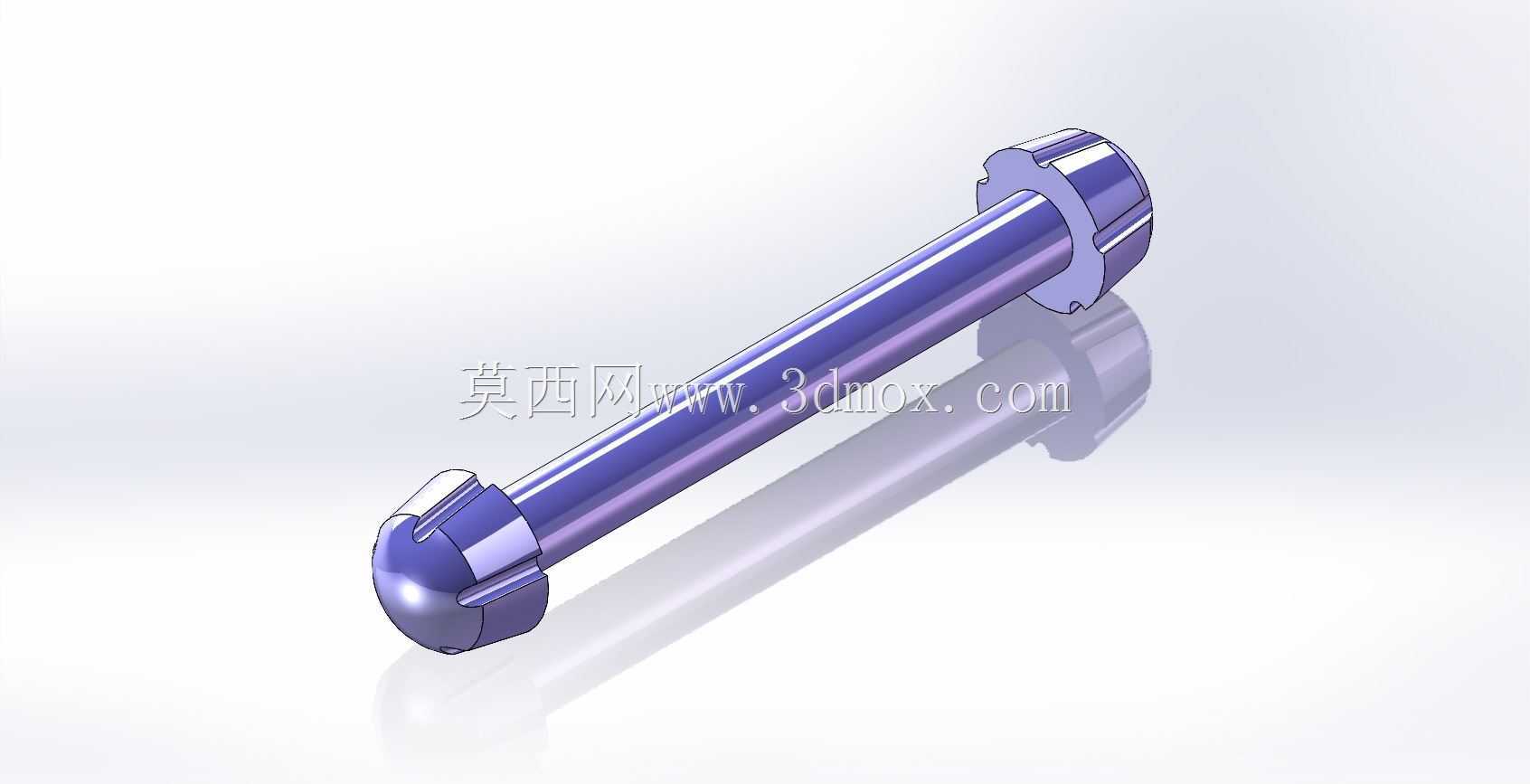

　　这类结构可通过调整交叉杆件的长度比例、铰接点位置来改变输出端的行程大小和力传递比，当铰接点设置在杆件中点位置时，输入端的位移量与输出端的位移量呈1:1对应关系，若将铰接点向固定端偏移，则可实现小角度转动输入带动大行程直线输出的效果，反之则可获得更大的输出顶推力。建模过程中需要重点验证各运动位置的干涉情况，尤其是交叉杆件转动到最小夹角位置时，杆身与滑块端部、铰接轴与相邻零件之间要预留至少0.5mm的安全间隙，避免运动到极限位置时出现零件碰撞。滑块与导向接触的部位可根据实际载荷情况加装耐磨衬套，延长结构的整体使用寿命，铰接轴两端可加装卡簧实现轴向定位，防止机构往复运动过程中轴件窜出脱落。这类剪叉式连杆滑块结构没有复杂的传动零件，

　　加工制造难度低，维护保养方便，在小型工装夹具的压紧机构、教学演示教具、简易升降支撑台、直线进给调节单元中都有广泛的适配场景，通过搭配不同的驱动源，既可以采用手动扳动杆件实现手动调节，也可以在铰接端加装旋转驱动件实现自动化往复动作，结构的拓展灵活性较强。
