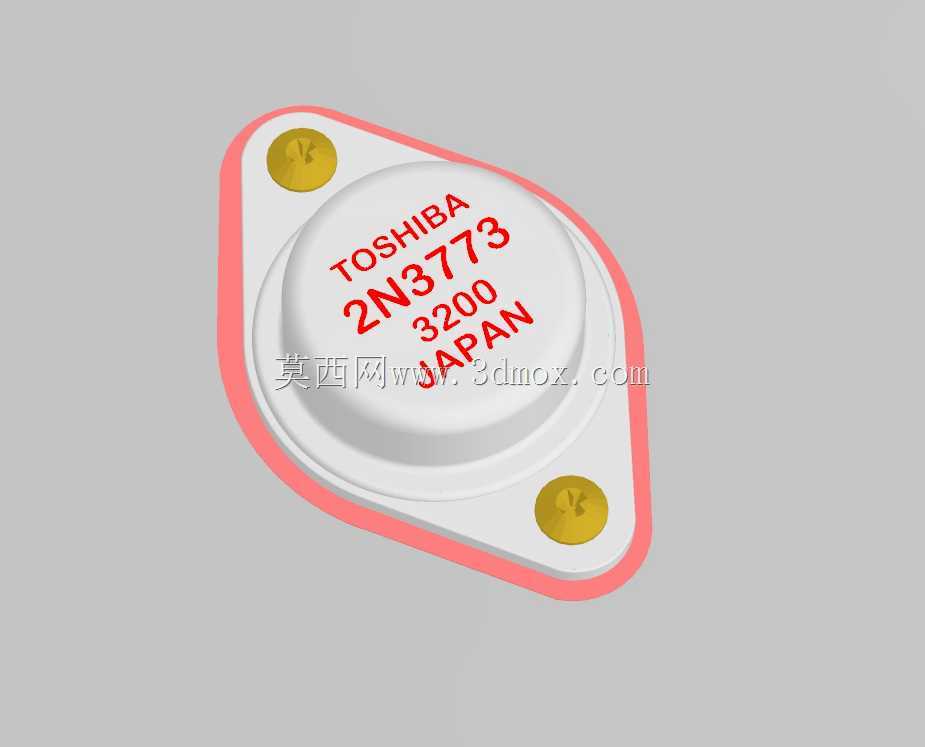

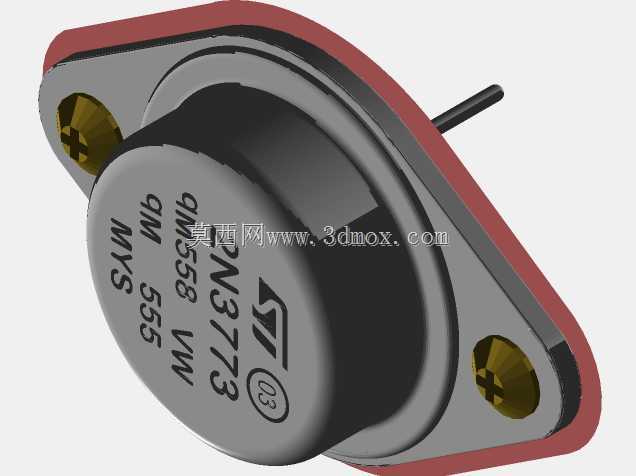

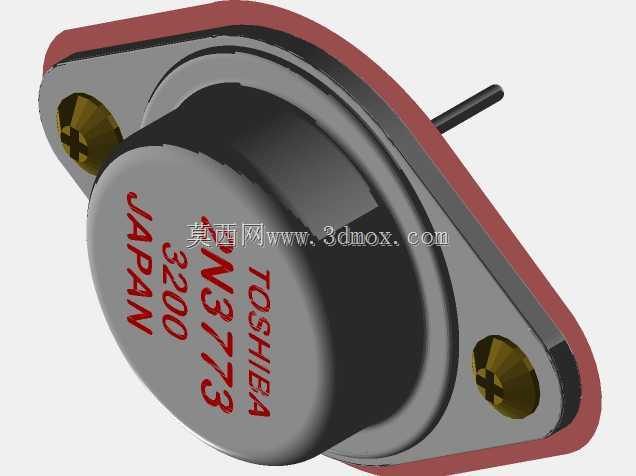

TO-3封装金封大功率三极管2N3773结构模型

　　在工业大功率电源、低频功率放大、电机驱动控制这类需要大电流承载能力的电路场景中，金封功率三极管始终是可靠性优先选型方案里的常客，2N3773作为经典的NPN型大功率硅管，其TO-3金属封装结构的三维建模还原，对电子设备结构布局、散热系统匹配设计有着直接的工程参考价值。做这类分立功率器件的三维建模，不能只做外观的形似，首先要抓住实际安装使用中的核心边界约束：TO-3封装的菱形安装法兰是整个器件的安装基准，两个对角的安装孔位公差需要严格匹配行业通用的散热片安装孔距，法兰与散热片贴合的平面度在建模时要保留合理的平面特征，不能出现曲面变形，实际装配中这个面需要涂抹导热硅脂后通过螺丝压紧，是器件核心散热路径的接触面，

　　建模时如果忽略这个平面的平整度表达，后续做装配干涉检查时就会出现错误的间隙判定。器件本体的金属管帽部分，建模时要还原其冲压成型的圆柱带顶部圆角的特征，管帽表面的印字区域要对应实际器件的标识位置，包括器件型号、厂商标识、参数标注的排版位置，虽然印字不影响结构装配，但在做整机BOM可视化校验、装配工艺指导文件渲染时，准确的标识能帮助产线操作人员快速识别器件型号，避免错料。从引脚设计来看，2N3773作为TO-3封装器件，两个引脚从管帽侧方的绝缘封装位置引出，引脚的直径、伸出长度、引脚间距都要符合实际器件的物理尺寸，建模时要注意引脚根部与管帽衔接位置的绝缘封胶结构，这个位置在实际焊接装配时是需要预留焊接操作空间的，不能和周边的PCB板、

　　绝缘垫片出现结构干涉，很多新手建模时容易把引脚直接做在金属管帽上，忽略了绝缘隔离的结构特征，做安规距离校验时就会出现误判。实际工程应用中，这类大功率三极管的安装边界需要考虑多重因素：首先是法兰下方的绝缘垫片厚度，不同耐压等级的应用场景会选用不同厚度的云母垫片或者硅胶绝缘片，建模时可以把这个配合面预留出合理的公差间隙，方便后续在装配体中快速替换不同厚度的绝缘件；其次是管帽上方的安全距离，由于TO-3封装的金属管帽通常和器件集电极连通，在高压应用场景中管帽与周边金属结构件之间需要保留足够的电气间隙，模型的整体高度尺寸准确与否，直接影响结构设计阶段的安规距离校核。从设计思路上来说，做这类电子元器件的三维模型，核心是服务于整机结构设计的装配校验需求，不需要还原器件内部的晶圆、键合线等内部结构，重点把外部装配相关的所有特征做准确：安装孔的孔径要适配常用的M3固定螺丝，孔位的倒角特征要还原，避免螺丝装配时出现干涉；引脚的长度要预留出穿过PCB板后的焊接余量，引脚的位置度要和PCB封装库的焊盘位置完全对应，这样在做机电协同设计时，结构模型可以直接和PCB版图做干涉检查，提前发现引脚与板上其他元件的位置冲突。很多工程师在做功率类设备的结构设计时，容易忽略功率器件的外形尺寸对整体布局的影响，比如2N3773的管帽直径较大，如果在PCB布局时没有预留足够的空间，装配时就会出现管帽和周边的电解电容、电阻元件碰接的问题，

　　准确的三维模型可以在设计阶段就规避这类问题。另外，散热匹配也是这类器件建模需要考虑的点，法兰的厚度、管帽和法兰的衔接结构，会影响热仿真时的热传导路径计算，模型在这些衔接位置不能出现结构缝隙，否则热仿真时会出现热阻计算错误，导致散热设计冗余不足或者过度设计。在做逆变器、大功率音频功放、线性稳压电源这类设备的结构设计时，这类金封功率管通常是成排安装在整体散热片上，模型的安装孔位一致性、外形尺寸的准确性，会直接影响成排装配时的孔位对齐精度，如果单个模型的孔位存在偏差，成排装配时累计误差会导致最后几个器件无法顺利安装。建模过程中，对于金属外壳的质感表达不需要过度追求渲染效果，重点是把所有装配相关的几何特征做精准：法兰的菱形轮廓角度、安装孔的中心距、管帽的外径、引脚的中心距、引脚伸出法兰平面的高度，这些尺寸都是实际装配中会产生配合关系的核心尺寸，必须严格对应器件手册的标称值，同时考虑实际器件的生产公差范围，在模型的配合面上预留合理的装配间隙，避免虚拟装配时出现过盈误判。对于引脚部分，要注意实际器件的引脚是可轻微弯折的，但在基础模型中要按照引脚平直的出厂状态建模，方便设计人员根据实际布线需求调整引脚形态，同时平直状态的模型也能准确反映器件在未做引脚成型时的最小安装空间需求。
