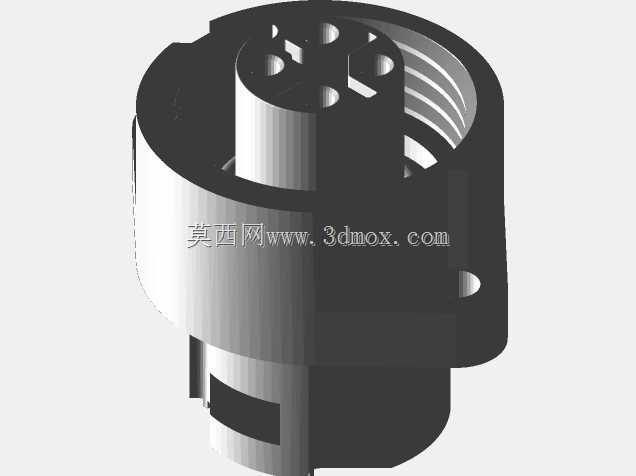

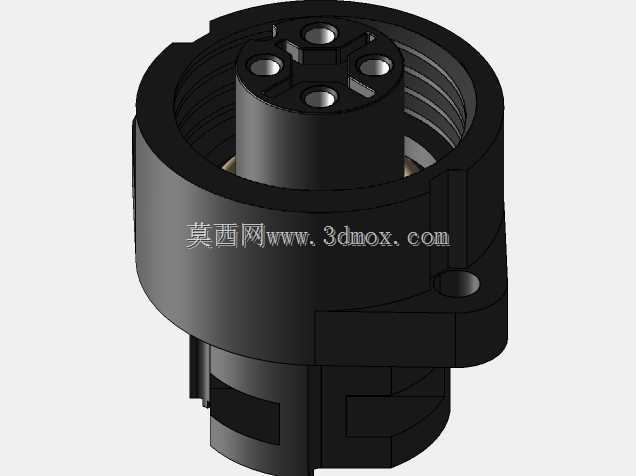

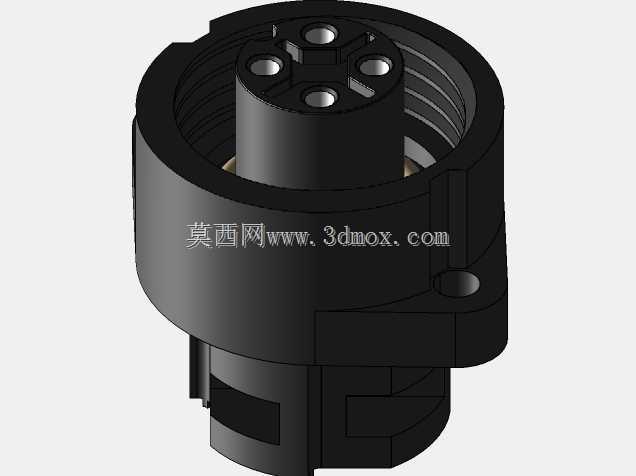

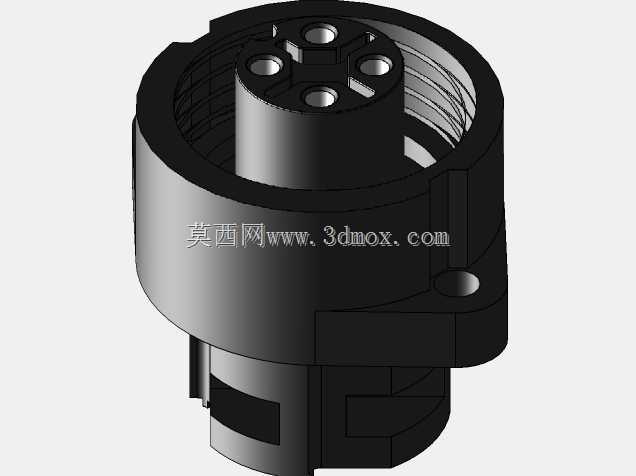

法兰安装内螺纹IP67圆形连接器插座

　　这款法兰安装式圆形连接器插座，是工业电气连接场景里的常用基础元件，日常在户外工控设备、机床电气回路、户外照明配电、港口机械电控系统这类对防护等级有硬性要求的布线场景中出镜率极高。不同于普通插拔式接线座，它的设计核心围绕恶劣工况下的连接可靠性展开，3+PE的触点配置刚好适配三相交流加保护接地的常规低压配电回路需求，四个插针分别对应三相相线与接地极，能避免接线时的相序错接问题，插针接触端采用圆柱面贴合结构，插拔时的接触电阻波动控制在毫欧级，大电流通过时不会出现局部过热的隐患。

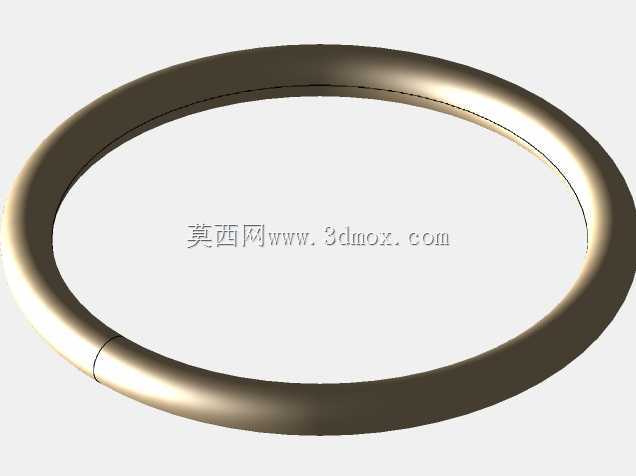

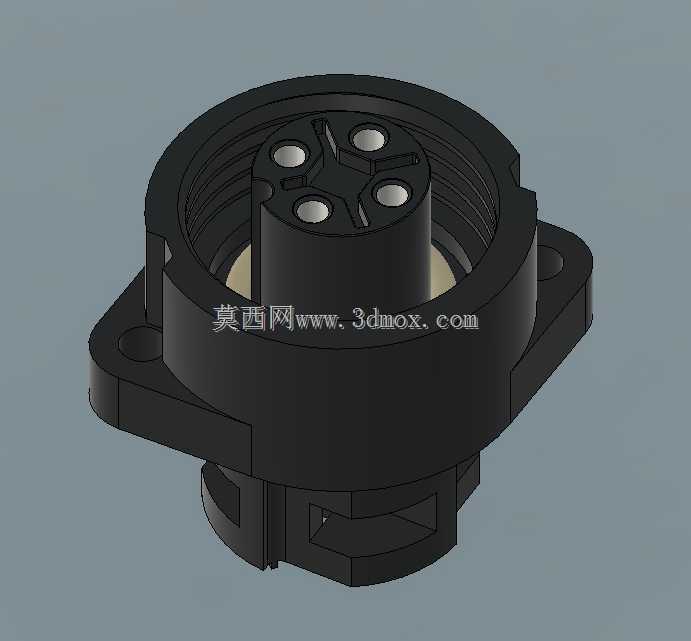

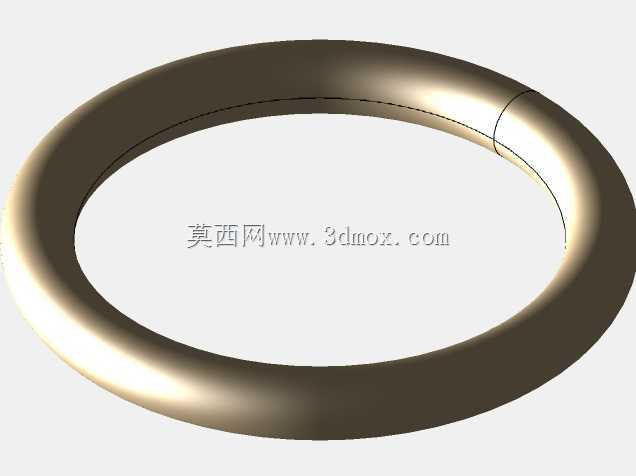

　　从安装边界来看，这款插座采用带两个安装孔的菱形法兰结构，法兰盘的厚度控制在适配常规设备面板开孔的尺寸，安装时不需要额外定制加厚衬板，直接通过两个螺栓就能将插座牢牢固定在设备壳体的预留开孔位，法兰盘与设备面板贴合的面预留了密封胶圈的安装槽，装配时配套对应规格的橡胶密封圈，就能实现插座与设备壳体之间的静密封，配合接口处的内螺纹结构，与带外螺纹的插头旋合后，整个连接副的防护等级能达到IP67，可直接应对短时浸水、粉尘冲刷、户外雨淋这类复杂工况，不会因为外界水汽或粉尘侵入导致触点短路、氧化接触不良的问题。

　　设计过程中，外壳采用增强尼龙材质注塑成型，材料本身具备耐油、耐弱酸碱腐蚀的特性，在机床切削液飞溅、车间油污附着的环境下长期使用也不会出现壳体开裂、材质脆化的问题。内部的触点固定基座采用耐高温绝缘材料，将四个带电触点完全隔离开，相邻触点之间的爬电距离满足低压电气的安全规范要求，即使在高湿度环境下也不会发生极间飞弧击穿的故障。插座内部的内螺纹采用标准管螺纹规格，和同系列插头旋合时的螺距配合顺畅，不需要额外施加过大的拧紧力矩就能达到密封要求，日常维护插拔时也不会出现螺纹滑牙、卡滞的问题。

　　从实际使用的角度出发，这款插座的尾部预留了线缆密封接入的结构，线缆穿入后通过尾部的密封锁紧套压紧，既能固定线缆避免拉扯导致的触点脱焊，也能实现尾部的线缆入口处密封，整个连接器装配完成后，从线缆入口到插头对接面形成完整的密封腔体，完全隔绝外界环境的干扰。不同于螺钉压接式的接线端子，这款插座的触点尾部采用焊杯结构，接线时将线芯插入焊杯后搪锡固定，连接强度更高，在设备有振动的工况下也不会出现接线松脱的问题。

　　在三维建模过程中，需要重点关注法兰安装孔的中心距尺寸、面板开孔的配合直径、内螺纹的大中小径公差、插针的伸出长度与位置度，这些尺寸直接影响后续实际装配时的适配性，如果插针位置度偏差过大，插头对接时就会出现插针弯折、无法插入的问题；如果法兰安装孔中心距与设备面板预留孔位偏差超过0.2mm，安装时就会出现螺栓无法穿入的情况。同时建模时要还原外壳上的防滑棱、密封槽的倒角、插针端部的导向锥度这些细节，这些结构虽然不影响核心尺寸，但直接决定了实际使用时的操作手感与密封性能，比如插针端部的导向锥度能让插头对接时自动找正，不需要刻意对准就能顺利插入，密封槽的倒角能避免装配时割伤橡胶密封圈，保证密封效果的稳定性。
