中式传统镂空顶盖通风烟囱结构设计

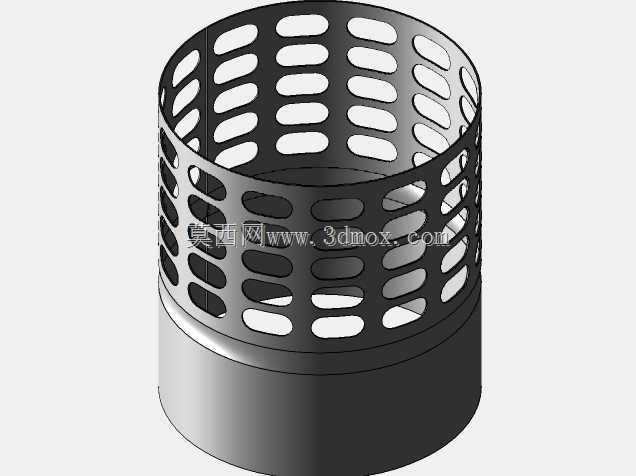

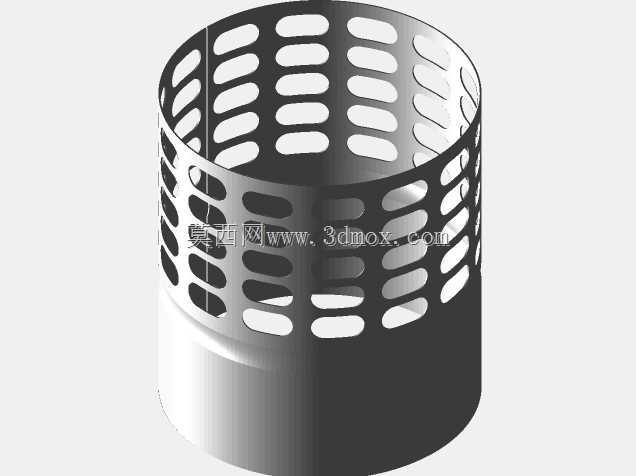

　　这类带中式坡顶盖的镂空烟囱构件，多应用于民用采暖炉、户外柴火炉、小型生物质燃烧设备的排烟末端，核心作用是在保障烟气顺畅排出的同时，阻挡外界雨水、落叶、杂物直接落入排烟管道，同时通过顶盖的坡面造型引导侧向气流避免倒灌，适配乡村自建房采暖、户外露营炉具、庭院焚火台等多类场景的排烟需求。从结构设计逻辑来看，整体采用上下分段式构造，下部为圆柱形直筒段，作为与排烟管道对接的主体安装段，筒壁预留均匀排布的镂空开孔，开孔采用横向长圆孔交错排布的形式，既保证足够的烟气流通截面积，避免排烟阻力过大导致的燃烧不充分问题，又能通过孔位的错落布局阻挡大体积杂物进入管道，同时镂空结构可降低整体构件重量，减少对排烟管端部的载荷压力。

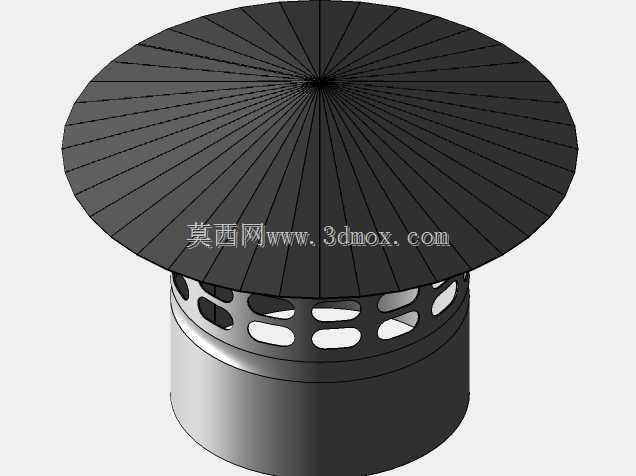

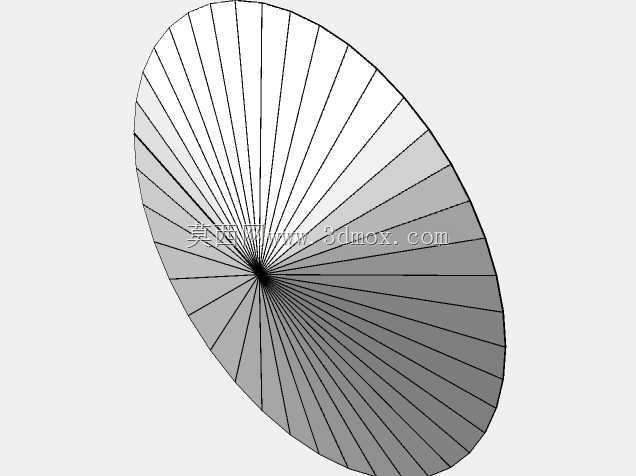

　　上部的坡形顶盖采用多棱面锥形造型，类似传统中式建筑的飞檐轮廓，坡面倾斜角度经过测算，可在降雨天气让雨水顺着坡面自然滑落，不会顺着顶盖边缘流入下方筒体，顶盖与下部筒体之间保留足够的排烟间隙，不会因为顶盖遮挡导致烟气排出受阻。设计过程中需要重点考量安装边界尺寸，下部直筒段的外径需匹配常规民用排烟管的标准内径，安装时可直接套接在排烟管端部，无需额外定制转接件，直筒段的高度设置需满足套接深度要求，保证安装后构件不会因侧向风力出现脱落、歪斜问题。镂空孔的尺寸设计需要平衡通流能力与防护效果，孔位宽度控制在不会让常见的落叶、树枝穿过的范围，同时总开孔面积不小于排烟管的横截面积，避免增加排烟背压影响前端燃烧设备的燃烧效率。

　　顶盖的直径大于下部筒体直径，超出的檐口尺寸可完全覆盖筒体的上沿，在斜向降雨时也能起到有效遮挡作用，顶盖与筒体的连接采用多点支撑结构，支撑筋均匀分布在筒体上沿，既保证连接强度，又不会对烟气流道造成过多阻挡。从实际使用场景出发，这类构件长期暴露在室外环境，结构设计上避免了易积水的凹槽结构，所有外露面均采用顺滑过渡，减少积灰、积水的死角，降低长期使用后的锈蚀风险。镂空段的排布高度经过优化，在保证通流的同时，不会让外部风直接灌入排烟管形成倒烟，当外部存在侧向风时，气流可通过不同方向的镂空孔形成压力平衡，维持排烟通道内的压力稳定，避免烟气倒灌进室内。针对户外使用的场景，整体结构无细小易脱落零部件，所有连接部位均为一体化成型结构，

　　可耐受户外长期的风吹日晒、温度交变，不会因为温度变化出现结构松动。在建模过程中，需要重点验证筒体与顶盖的同轴度，保证安装后整体重心与排烟管轴线重合，避免偏心载荷导致的安装歪斜，同时对镂空孔的边缘做倒圆角处理，避免加工、安装过程中出现锐边划伤的问题，坡面顶盖的棱线过渡顺滑，保证冲压或钣金加工时的成型工艺性，减少加工过程中的起皱、开裂风险。这类构件的尺寸适配性覆盖了常规民用排烟管的常用规格，可根据不同的排烟管直径调整对应筒体尺寸，无需大幅改动整体结构形式，具备较好的通用适配性，能够满足不同功率燃烧设备的排烟防护需求。
