自由曲面异形连接结构造型设计

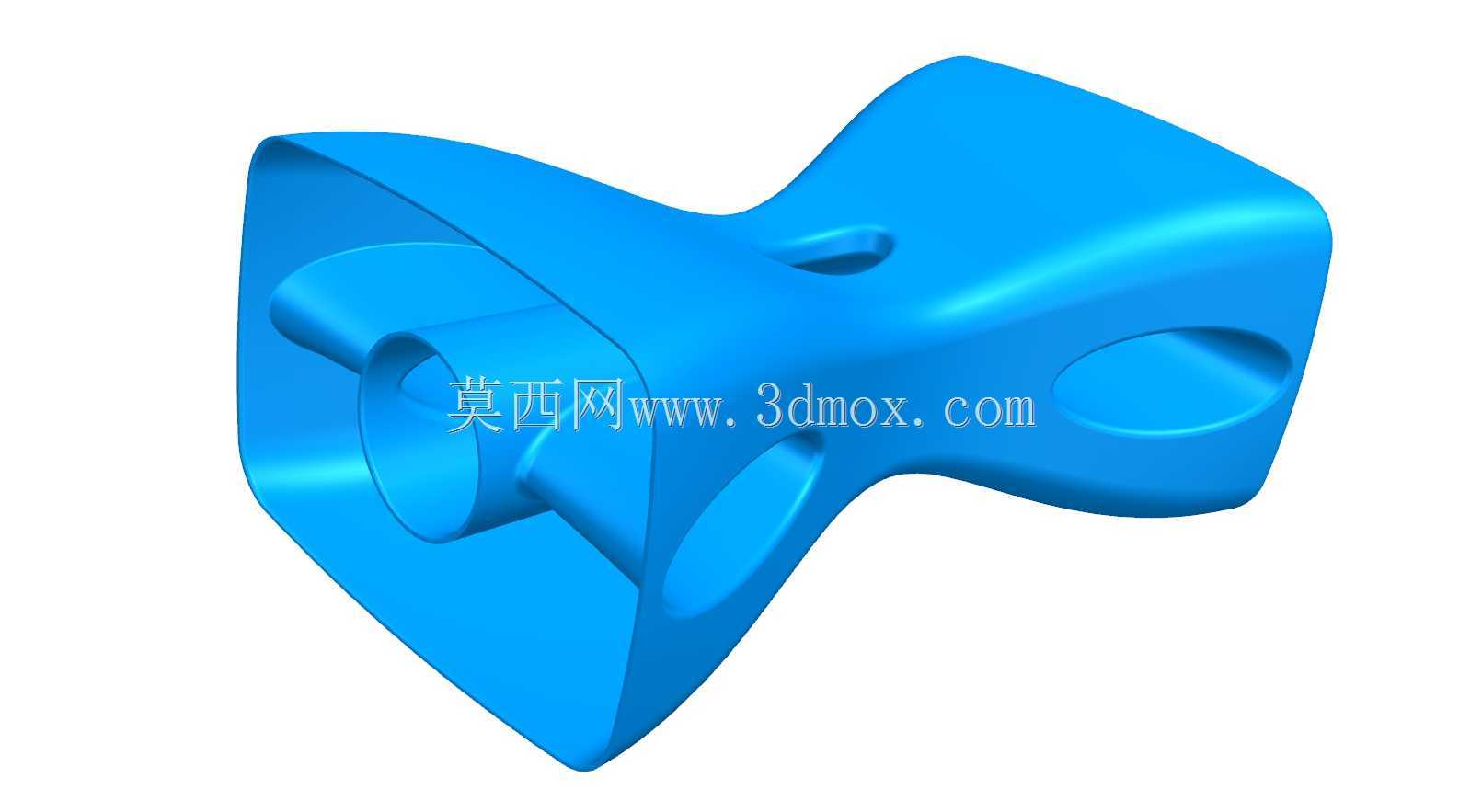

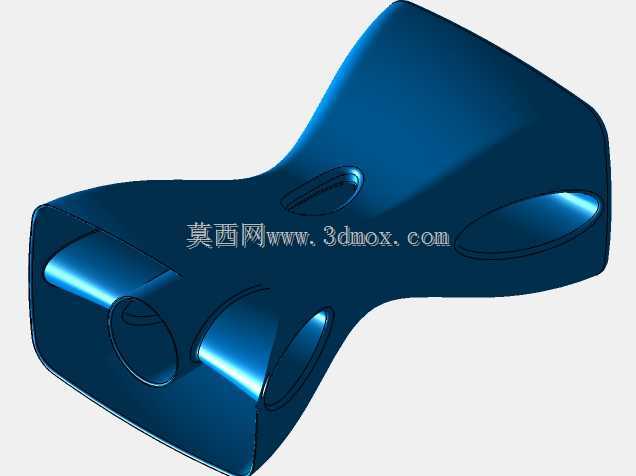

　　这类自由曲面异形构件，常应用在需要兼顾流体导向、握持操作以及结构连接的场景中，比如手持作业工具的握持端、流体管路的过渡连接段、小型设备的人机交互操作部件，区别于常规规则几何形态的零件，它的曲面过渡没有生硬的棱角，能有效降低应力集中的风险，同时在需要人员手持操作的场景下，贴合手掌弧度的曲面可以大幅降低长时间操作的疲劳感。从结构设计的角度看，整个构件采用一体化的曲面过渡设计，一端设置有带内凹腔体的筒状连接结构，这个腔体可以用来嵌套对接轴类、管类零件，腔体的壁厚做了均匀化处理，避免注塑或者铸造成型过程中出现缩痕、填充不均的缺陷，筒状结构和主体曲面的衔接位置做了大圆角顺滑过渡，不会出现截面突变带来的应力集中问题，

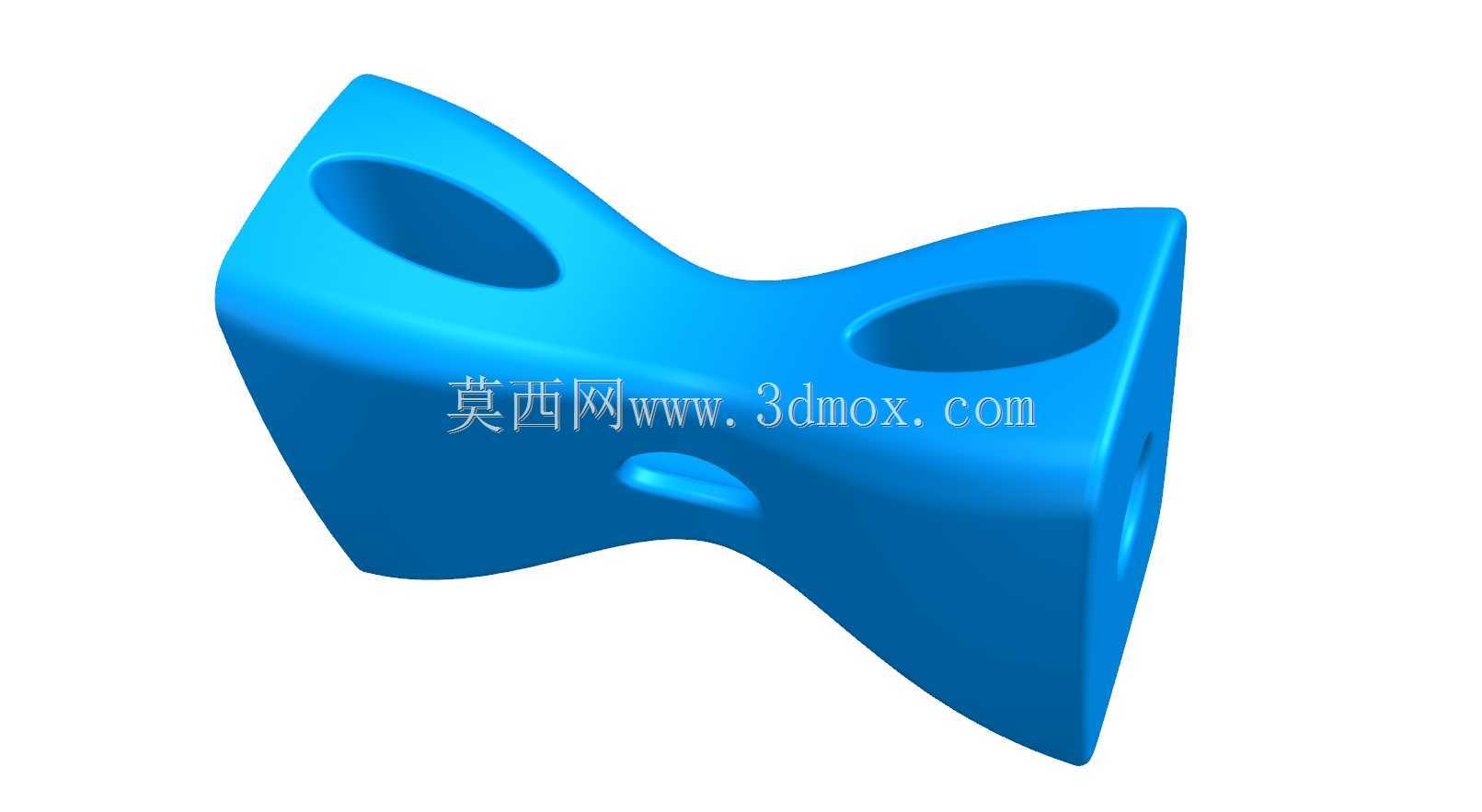

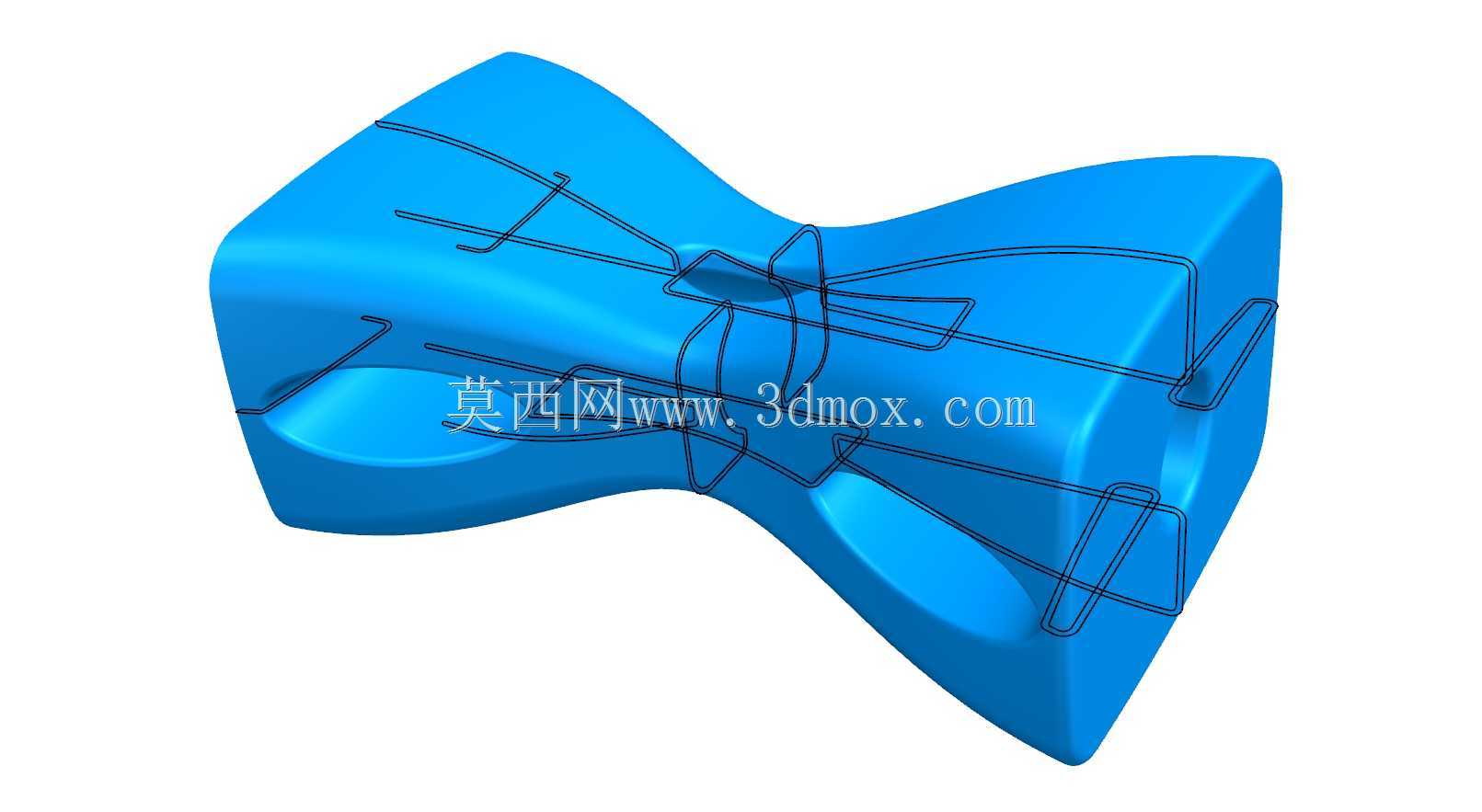

　　能承受一定的径向载荷和轴向推力。主体部分采用收腰式的流线型造型，两侧设置有内凹的弧形槽结构，这部分结构一方面是为了减重，在不降低整体结构强度的前提下减少材料用量，降低零件自重，另一方面这些内凹槽也可以作为安装定位的卡位结构，在和其他配套组件装配时，能快速卡入对应的定位凸台，减少装配时的对位调整时间，提升装配效率。构件的另一端是扩口式的敞口结构，这个敞口的端面做了平齐处理，能够和对接的平面构件实现紧密贴合，敞口的边缘同样做了圆角处理，避免锐边划伤操作人员或者对接的密封件。在建模思路上，这类自由曲面构件不能采用常规的拉伸、旋转等基础特征堆叠完成，需要先搭建整体的曲面控制线框，确定各个关键截面的轮廓尺寸，再通过网格曲面、

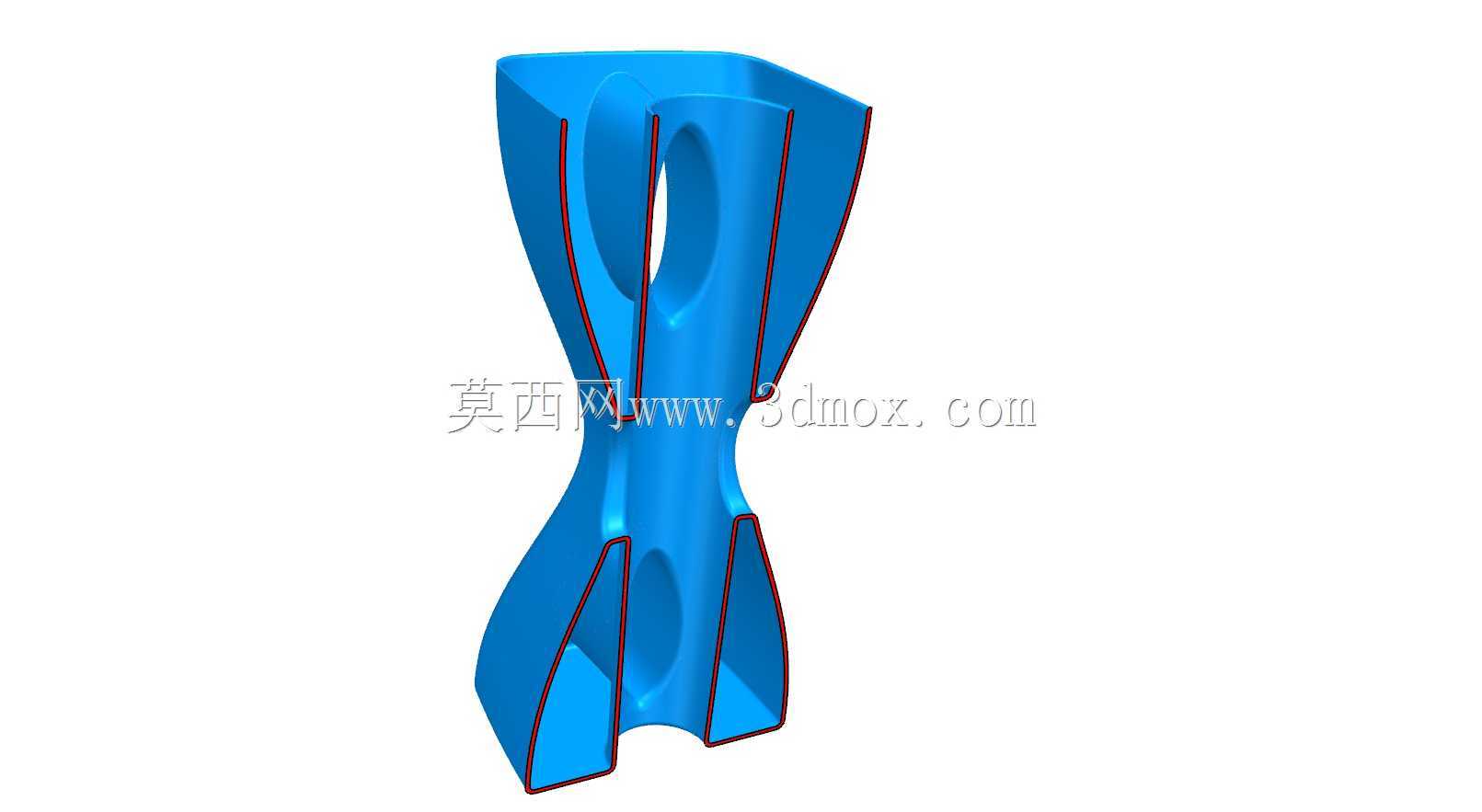

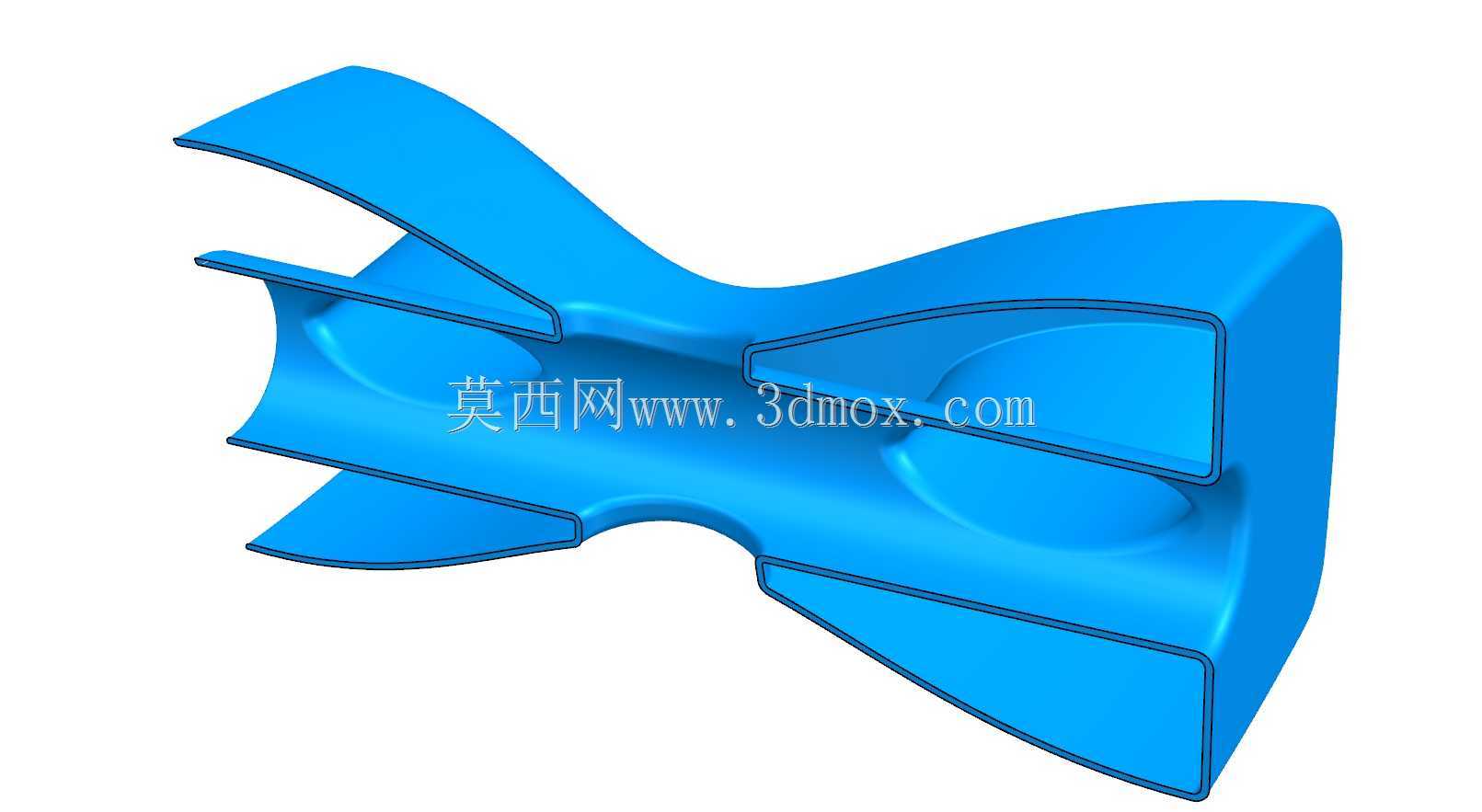

　　桥接曲面的方式完成主体曲面的构建，构建过程中要不断检查曲面的曲率连续性，确保G2连续的过渡效果，避免出现曲面褶皱、曲率突变的问题，曲面完成后再进行实体化加厚，加厚过程中要全程检查壁厚的均匀性，针对曲面曲率变化大的位置，适当调整加厚偏移方向，避免出现局部壁厚过薄或者过厚的问题。从安装边界来看，筒状连接端的外径和对接孔的内径采用间隙配合，配合公差控制在合理范围，既保证装配时能顺利插入，又不会出现过大的旷量，敞口端的外轮廓尺寸要和安装位的限位槽尺寸匹配，确保安装后不会出现径向窜动，两侧的内凹卡位槽和配套凸台的配合尺寸要预留合理的安装间隙，考虑到不同加工工艺的公差波动，间隙值控制在0.1到0.2毫米区间，既能保证卡接到位，

　　又不会因为公差累积出现装配卡滞的问题。在实际使用场景中，如果作为手持工具的握持构件，外表面可以做哑光防滑处理，曲面的弧度要适配成年人手掌的自然握持姿态，手指自然弯曲时刚好贴合两侧的内凹槽位置，握持时的受力点均匀分布在手掌和曲面的接触面上，不会出现局部压强过大的问题；如果作为流体管路的过渡连接构件，内壁的曲面要做顺滑处理，减少流体经过时的阻力，避免出现紊流、异响的问题，同时整体的流线型外壁也能减少外部空间的占用，在紧凑的设备安装空间内更容易布置。这类异形曲面构件的设计难点，在于平衡造型流畅度和结构实用性，不能为了追求曲面的艺术感而忽略结构强度、安装便利性以及加工工艺的可行性，设计过程中要反复核对各个关键位置的尺寸，确保和周边配套零件的安装边界不发生干涉，同时要考虑加工成型的工艺要求，比如采用注塑工艺时，曲面的脱模斜度要符合要求，避免出现倒扣结构导致无法顺利脱模，如果采用金属3D打印工艺，要考虑支撑结构的添加位置，尽量把支撑设置在非外观、非配合的面上，减少后续后处理的工作量。构件上的各个过渡圆角的半径不是统一数值，在受力较大的衔接位置采用较大的圆角半径，分散应力传递路径，在需要和其他零件贴合的位置采用较小的圆角，保证贴合的紧密性，这种差异化的圆角设计，是区别于纯艺术造型曲面的关键，所有的曲面变化都服务于结构功能和使用需求，而不是单纯的视觉效果。
