多关节可调式桌面支撑定位机械臂结构

　　这款多关节支撑臂在实际工业场景与教学演示场景中都有明确的落地空间，日常产线工位上的小型检测探头定位、工位辅助照明角度调整、教学实验中的传感器位姿固定，都能用到这类结构。不同于重载工业机械臂追求大负载与高速运动的设计逻辑，这款臂体的核心设计目标是小空间内的灵活位姿调整与到位后的位置保持，不需要配套复杂的伺服驱动与控制系统，依靠关节处的阻尼结构就能实现任意调整角度后的锁止固定，操作时直接手动扳动臂段就能到达目标位置，松开后即可保持当前姿态，没有额外的操作步骤，适配工位上频繁微调作业位姿的使用需求。

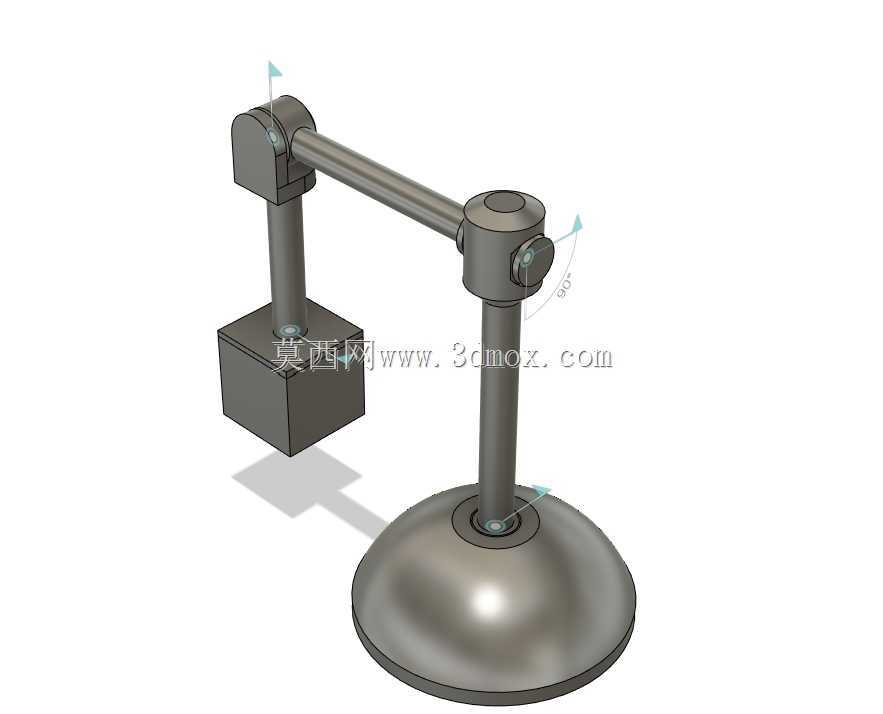

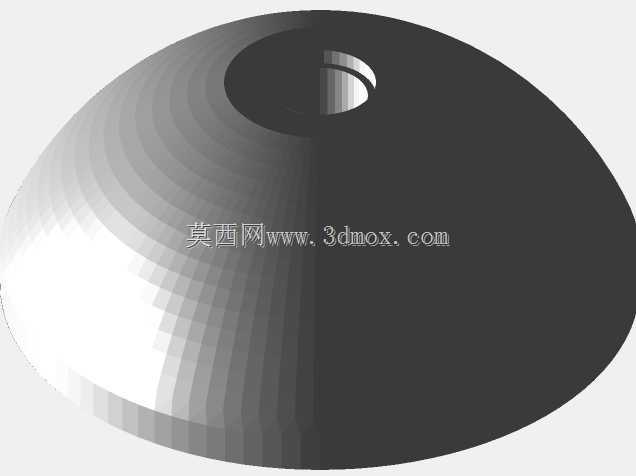

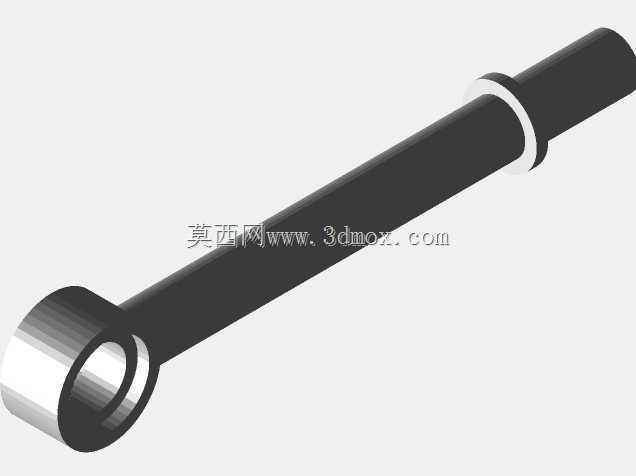

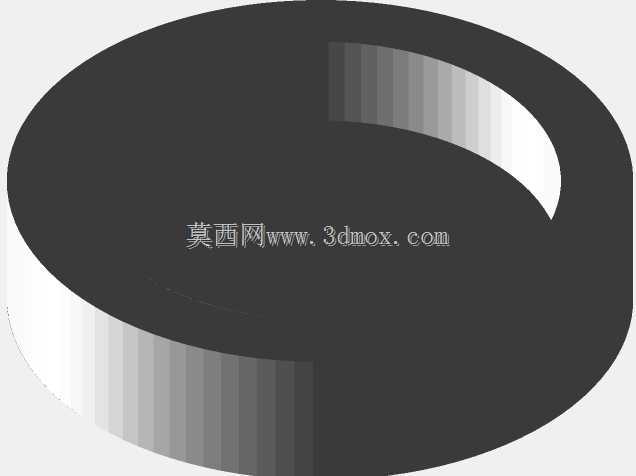

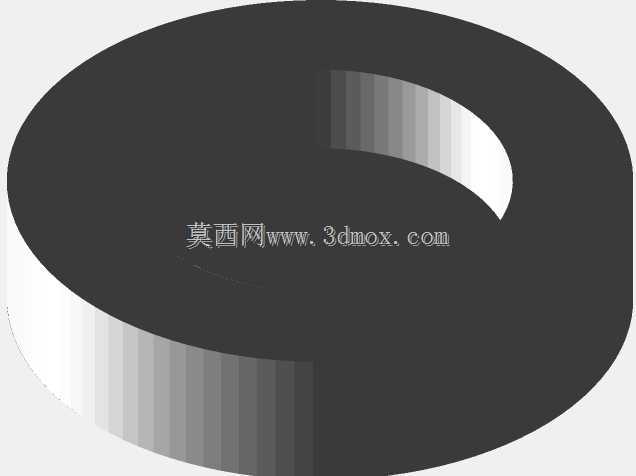

　　从结构组成来看，底部采用大直径圆盘式配重底座，设计时特意加大了底座的接地直径，整体重心落在底座中心范围内，即使臂段完全伸展到水平最大位置，整体结构也不会出现倾覆问题，底座底面可以预留防滑垫安装槽或者螺栓固定孔，既可以直接放置在平整工作台面使用，也能通过螺栓锁紧在工装台面上，适配不同的安装条件。臂体分为两段刚性金属杆段，两段杆之间通过垂直方向的铰接关节连接，关节处设置了可调阻尼的锁紧结构，转动阻尼可以根据实际挂载的负载重量进行调整，避免挂载后臂段出现自滑动下垂的问题。底座与下段竖杆之间采用水平回转关节，可实现360度水平方向的回转调整，下段竖杆与中段横杆之间、中段横杆与上段安装座之间分别设置两个正交方向的转动关节，总共六个自由度的调整范围，能够覆盖底座周边半球形空间内的任意位置定位需求，末端的安装座预留了标准安装接口，可以根据使用需求加装夹具、探头固定座、灯架等不同功能的末端配件。

　　设计过程中优先考虑了手动操作的手感，所有关节的转动阻尼都设置在合适区间，既不会因为阻尼过大导致扳动调整费力，也不会因为阻尼过小无法保持位置，臂杆采用空心金属管材制作，在保证整体结构刚性的前提下尽可能降低自重，减少关节处的负载压力，同时也能降低整体材料成本。关节处的铰接轴采用耐磨金属材质，长期反复调整转动也不会出现明显的磨损间隙，保证长期使用后的定位精度不会出现明显下降。安装边界方面，底座直径控制在常规工位可容纳的尺寸范围内，竖杆的垂直高度适配普通桌面作业的视线与操作高度，臂段完全伸展后的水平覆盖半径能够满足单工位范围内的位置调整需求，不会占用过多的工作台面空间，整体结构没有外露的尖锐棱角，所有连接位置都做了圆角过渡处理，手动操作时不会出现刮碰受伤的问题。

　　在实际选型使用时，这类轻型支撑臂不需要配套复杂的控制管线，安装后即可投入使用，维护成本极低，只需要定期检查关节处的阻尼锁紧件是否松动，适当调整阻尼压力就能长期稳定工作。不同于气动或者电动的可调支架，这款纯机械结构的支撑臂不需要外接动力源，完全依靠机械结构实现位置调整与锁止，在没有气源或者电源的简易工位上也能正常使用，适配的场景更加灵活。结构设计上所有零部件都采用常见的机加工与标准紧固件，没有特殊定制的异形零件，生产加工难度低，后期如果出现零部件磨损，替换维修也十分方便。臂体表面可以做喷塑或者氧化处理，适配不同场景的外观需求，同时也能提升金属部件的防锈能力，在普通车间环境下长期使用也不会出现锈蚀问题。
