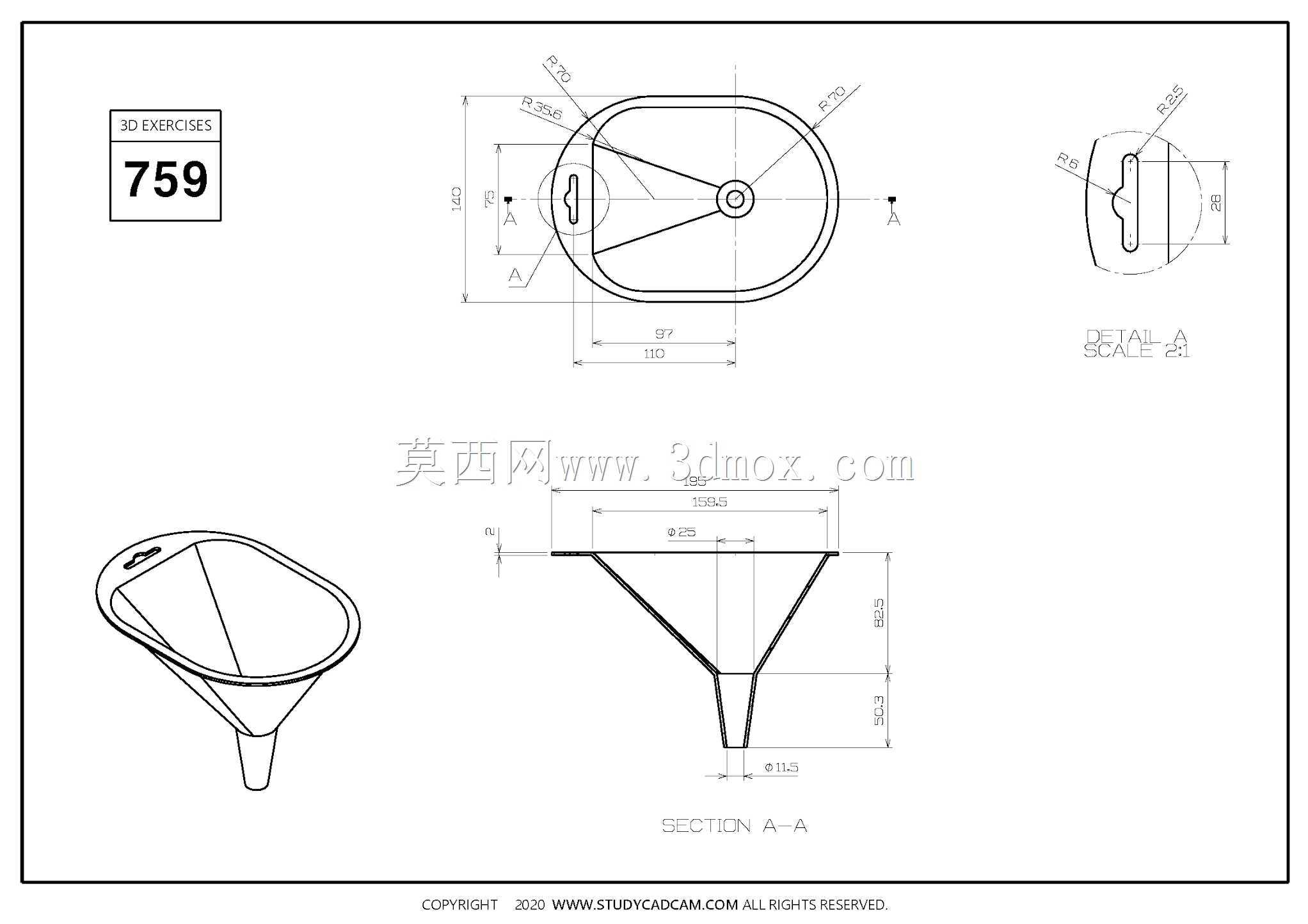

带侧边卡扣长圆形漏斗结构设计

　　这款带侧边卡扣的长圆形漏斗结构，在小批量流体分装、颗粒物料加注场景中适配性极强，日常生产里常遇到加注口并非标准圆形的工况，比如机床润滑油箱的长条形注油口、小型储料仓的窄长进料口，常规圆形漏斗要么放不稳容易侧翻洒漏，要么开口尺寸不匹配无法完全贴合加注口边缘，导致物料顺着外壁流到设备表面造成污染，这款结构的设计初衷就是解决这类非圆形加注口的导流问题。从结构功能来看，上部的长圆形敞口边缘做了加厚翻边处理，翻边宽度均匀，放置在对应形状的加注口上时，整个边缘能完全贴合加注口的承托面，不会出现局部悬空导致的倾斜问题，侧边设置的弹性卡扣结构，在漏斗放置到位后可以卡合在加注口侧边的凸缘位置，无需操作人员全程手扶固定，

　　加注过程中即使物料冲击斗壁产生轻微晃动，卡扣也能牢牢限制漏斗的位移，彻底避免加注过程中漏斗滑落的风险。下部的锥形导流段采用了渐变收缩的锥角设计，锥角经过反复验证，既不会因为锥角过小导致斗身过长占用过多操作空间，也不会因为锥角过大导致物料流速过快产生喷溅，导流段末端的出料口做了小段直段设计，直段的外径略小于常规加注口的内径，能直接伸入加注口内部一段距离，避免物料从出料口流出时顺着加注口外壁流淌，直段末端还做了微小的倒角处理，不会刮蹭加注口的内壁涂层。从设计思路层面，整个结构优先考虑了工况适配性，长圆形的上部轮廓可以覆盖大部分窄长型加注口的尺寸范围，侧边的卡扣采用了一体化的弹性结构，和斗身主体为同一整体结构，没有额外的铰接或装配零件，

　　减少了后续使用过程中零件脱落、损坏的概率，斗身内壁做了平滑过渡处理，长圆形敞口到锥形段的衔接位置没有突兀的折角，物料流动过程中不会在折角位置残留堆积，尤其是加注带有一定粘度的流体或者细小颗粒物料时，平滑的内壁能让物料完全顺着导流面流出，不会在斗内残留造成物料浪费或者不同物料交叉污染。外形尺寸方面，上部长圆形敞口的长轴、短轴尺寸经过匹配验证，适配市面上多数小型设备的长条形注油口、储料盒进料口的尺寸边界，整体斗身高度控制在合理范围内，放置在加注口上后不会因为过高导致重心不稳，出料口直段的长度和外径也做了适配，既能伸入加注口内部，也不会因为伸入过长触碰到加注口内部的其他结构。实际使用中，这款漏斗除了工业场景的设备加注、物料分装，

　　也能适配实验室里部分非圆形容器的液体转移作业，卡扣结构的卡合行程预留了足够的余量，即使加注口的凸缘厚度有小幅偏差，也能正常卡合固定，不需要额外调整结构，斗身的壁厚设计均匀，兼顾了结构强度和轻量化需求，日常使用中即使受到轻微磕碰也不会出现变形开裂的问题，翻边位置的加厚处理也提升了整个结构的刚性，拿取时握持翻边位置不会出现斗身变形的情况。
