多功能UV清洁拖把清洗桶设计

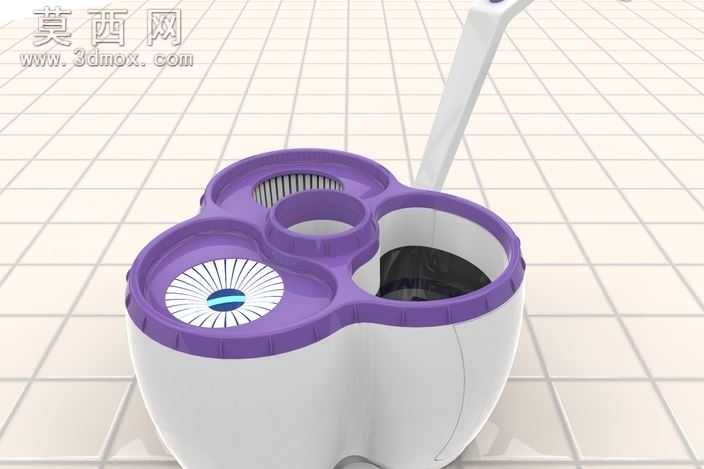

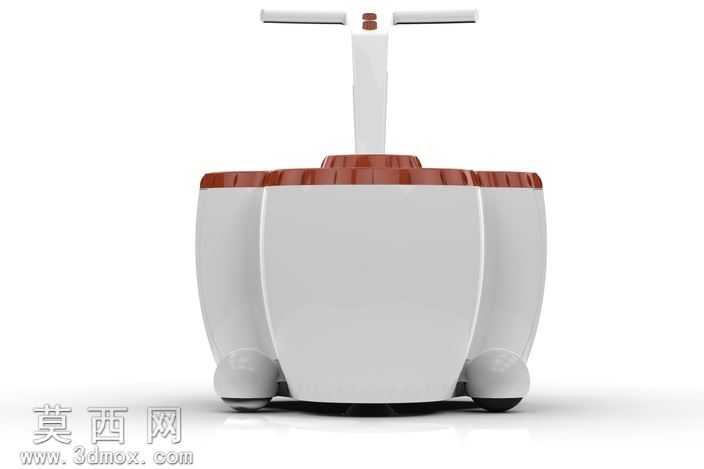

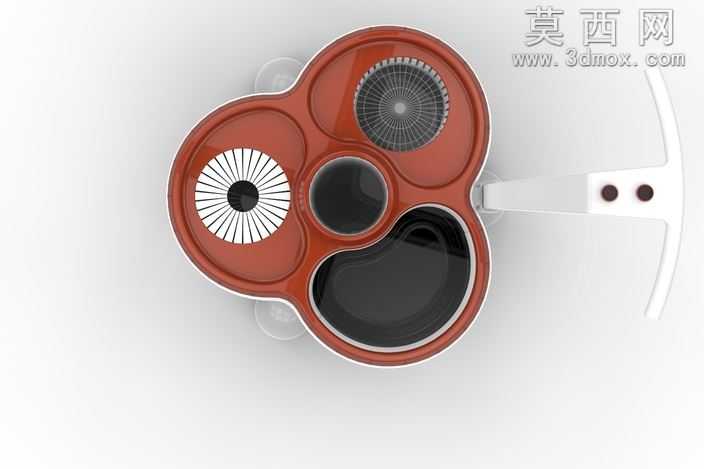

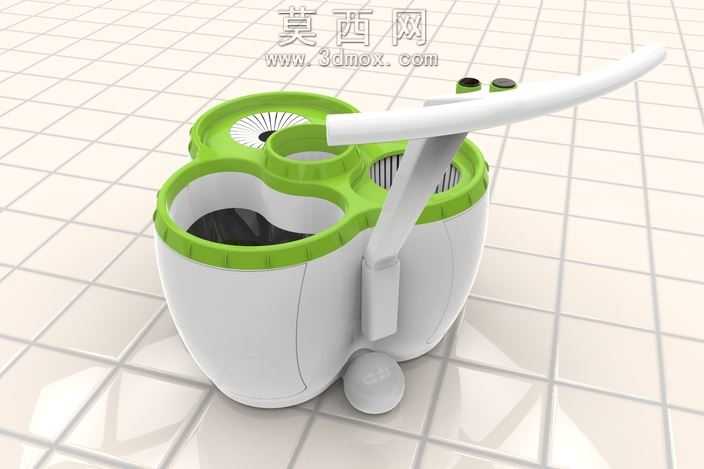

本作品为多功能拖把清洗装置的三维设计方案，采用SolidWorks完成全参数化建模，整体造型以圆润的类三叶草轮廓为基础形态，通过曲面建模工具完成桶身的一体化顺滑过渡，避免尖锐棱角带来的使用磕碰风险。建模过程中先绘制桶身的截面轮廓草图，通过拉伸、倒圆角、曲面剪裁等命令构建主体壳体，再针对顶部的功能分区进行独立结构设计：顶部共设置四个功能区域，分别为带离心沥水栅格的旋转脱水区、UV光清洗腔、清水储水区以及拖把头静置休憩位，各区域通过凸起的分隔筋实现功能隔离，防止不同功能区的液体串流。材质设置上，桶身主体采用哑光白色PP塑料材质，调整漫反射粗糙度参数模拟家用塑料制品的柔和质感，顶部功能区边框采用紫色ABS硬质塑料材质，通过色彩区分功能区域的同时提升产品视觉辨识度，沥水栅格部分采用半透明磨砂PC材质，还原栅格缝隙的通透质感，提手部分采用白色硬质PVC材质，添加轻微的反光参数模拟塑料提手的表面光泽。结构设计上充分考虑家用清洁场景的使用需求，脱水区内置放射状沥水栅格，栅格缝隙宽度经过参数化调整，既保证沥水效率又避免拖把头纤维卡入缝隙，UV清洗腔为下沉式封闭结构，预留UV光源的安装位与线路走线槽，可实现拖把头的紫外光清洁除菌，储水区设置独立的注水口与排水口结构，方便用户更换清水与排放污水，拖把头休憩位设置弧形卡位，可稳定放置带杆拖把头避免歪倒。渲染阶段采用室内柔光环境，添加地面网格辅助线突出产品的尺寸比例，通过多角度渲染展示各功能区的布局细节，整体设计围绕家用拖把清洁的全流程需求，整合清洗、脱水、除菌、静置收纳多重功能，在紧凑的桶身体积内实现功能分区的合理排布，所有结构均做了壁厚均匀性校验，避免后续生产过程中出现缩痕问题，各部件的装配间隙控制在合理范围，保证活动部件的转动顺畅度。
