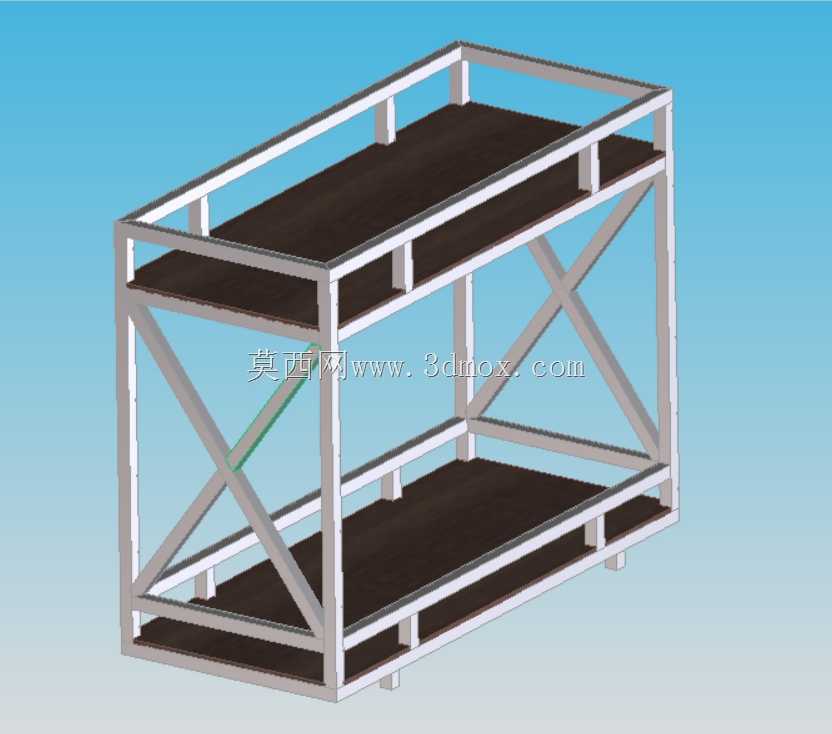

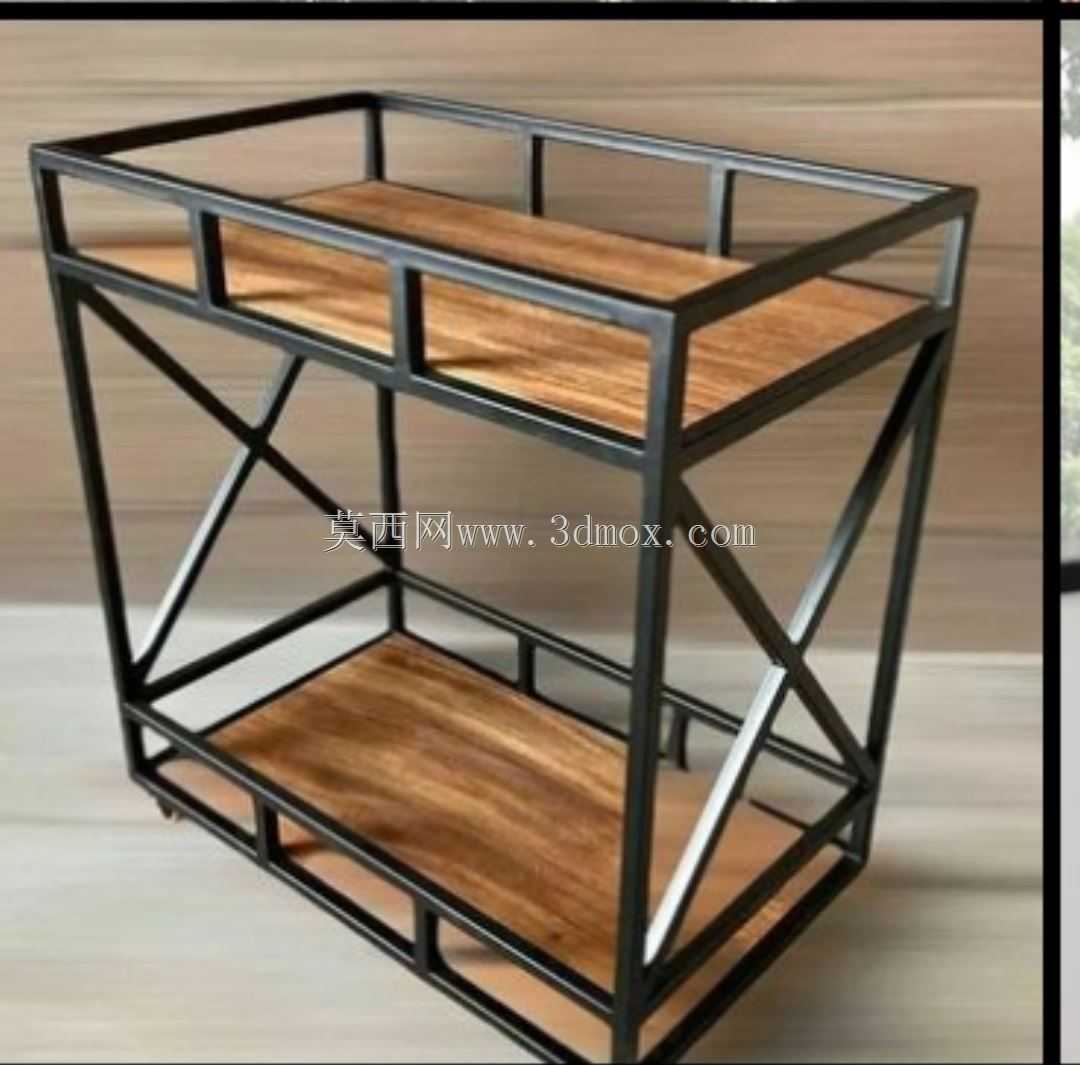

双层斜撑加固金属框架置物桌结构设计

　　这款双层金属框架置物结构，在民用储物、车间工位辅助置物、商用展示陈列场景中都有广泛适配性，日常使用中可承担零散物料、工具、日常物件的分层收纳需求，相比单层置物结构能提升近一倍的垂直空间利用率，同时不会占用过多地面投影面积，适配狭小空间的置物需求。从结构受力角度来看，整体采用矩形方管作为主框架基材，方管截面的抗扭、抗弯性能优于同重量的角钢结构，框架的四个竖向立柱作为主要承重传力构件，将上下层承载的载荷均匀传递到地面支撑点，避免局部应力集中导致的框架变形。侧面设置的X型交叉斜撑是整个结构的抗侧移核心，日常使用中难免会遇到侧向推力、物件放置偏载带来的扭转力矩，X型斜撑可以将侧向力分解为沿斜撑杆件的轴向拉压力，大幅提升框架整体的结构刚度，

　　避免框架出现平行四边形变形，即使在单侧满载的偏载工况下，也能保持整体结构的稳定性，不会出现晃动感。上下两层的置物面板采用嵌入式安装设计，面板嵌入框架内侧的支撑托边，不需要额外打钉固定，既可以避免面板在使用过程中出现滑移，也能让面板上表面与框架上边缘齐平，避免凸起的框架边刮蹭放置的物件，同时这种嵌入式设计也方便后期更换不同材质的面板，根据使用场景更换密度板、钢板、防静电板等不同面板，适配不同的使用需求。框架底部设置有四个低位支撑脚，支撑脚略微突出框架下边缘，既可以将框架整体抬离地面，避免地面潮气直接侵蚀框架底部和下层置物面板，也能让框架放置时不直接刮花地面，在不平整的地面上还可以通过在支撑脚下加垫片的方式调平框架，

　　避免框架因为地面不平出现晃动。从安装边界来看，整体框架采用焊接成型的一体化结构，不需要现场复杂组装，到场后直接放置即可投入使用，整体外形的长宽高比例适配常规的工位侧边、墙角、玄关等位置，不会因为尺寸过大挤占通行空间，上层置物面的高度适配成年人站立时随手取放物件的高度，不需要过度弯腰或者抬手就能拿到常用物件，下层置物面可以放置不常用的、重量稍大的物件，降低整体结构的重心，进一步提升放置稳定性。在结构设计过程中，优先考虑了载荷传递路径的合理性，所有杆件的连接节点都采用满焊处理，避免点焊带来的节点强度不足问题，交叉斜撑与主框架的连接点设置在立柱与横梁的交接位置，这个位置是框架刚度最大的节点区域，

　　斜撑传递的力可以直接分散到相邻的横梁和立柱上，不会因为局部受力过大导致杆件变形。框架的杆件排布做了优化，在保证结构强度的前提下，尽可能减少冗余杆件，控制整体结构的自重，方便搬运移动，同时框架的边缘都做了倒圆角处理，避免尖锐的边角在搬运和使用过程中划伤人员。日常使用场景中，放在车间可以作为工位边的工具置物桌，放置常用的量具、工装夹具、加工辅料；放在居家环境中可以作为边桌、床头柜，放置日常用品、书籍、小物件；放在商铺中可以作为展示架，陈列商品、宣传物料，不同场景下只需要更换对应材质的置物面板就能满足使用需求，结构本身的通用适配性较强。从受力冗余设计来看，主框架的方管壁厚选型预留了足够的安全系数，即使每层放置额定载荷1.5倍的重物，框架的变形量也在允许范围内，不会出现永久变形，X型斜撑的杆件截面和主框架杆件截面做了匹配设计，不会出现斜撑先于主框架失效的情况，保证整体结构的失效模式可控。
