带安装耳径向加强筋法兰端盖结构

项目分类:通用机械零部件 发布时间:2024-01-13 ID:723266
  • 带安装耳径向加强筋法兰端盖结构
  • 带安装耳径向加强筋法兰端盖结构

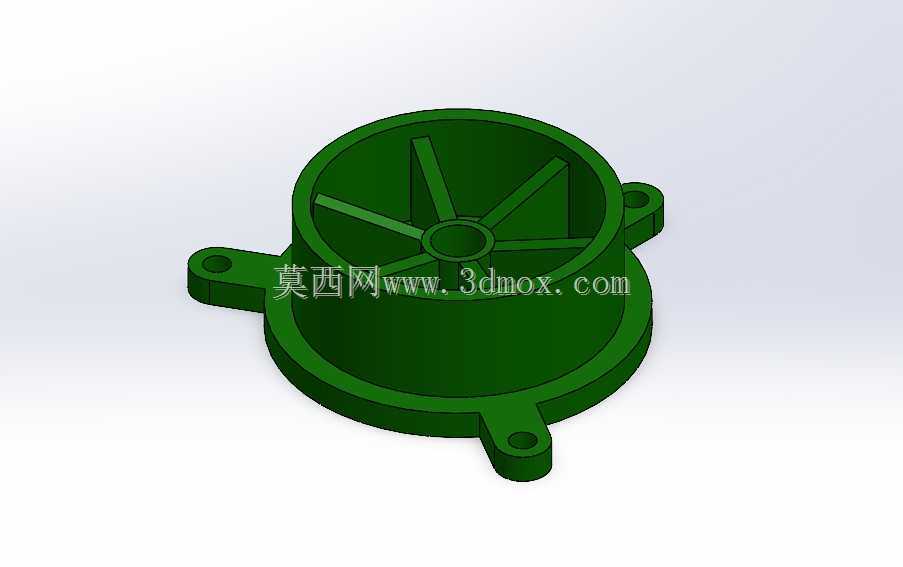

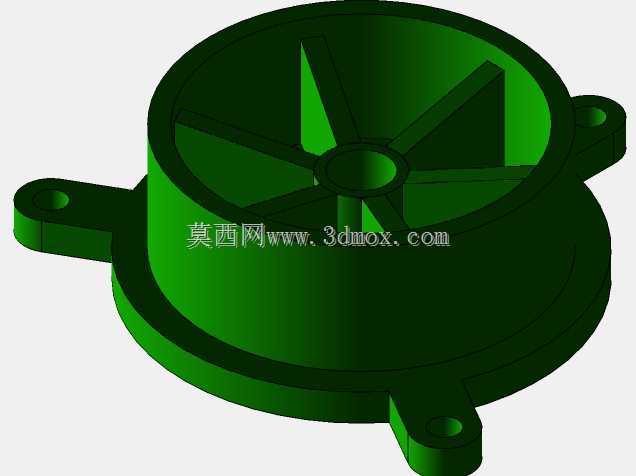

  这类带三耳安装结构的径向筋加强端盖,在通用流体输送设备、小型动力传动单元的壳体密封端应用十分广泛,日常接触到的小型离心泵端盖、微型减速箱输出端封盖、低压通风管道端口封接件都能见到同结构的设计逻辑,核心作用是在较低壁厚下实现足够的结构刚度,同时兼顾安装便捷性与密封面的平面度要求。从结构细节来看,主体为回转式浅腔结构,内腔均匀分布六根径向加强筋,筋条从中心凸台位置一直延伸到筒体内壁,这种设计并非随意排布:端盖在实际工况中需要承受腔体内的介质压力、传动件运行带来的径向振动载荷,若采用等厚平端盖设计,要达到同等刚度需要将壁厚提升至现有筋条结构的2.3倍以上,会直接增加零件重量与材料成本,对于批量生产的铸件或注塑件而言,

  材料成本的控制直接决定产品的市场竞争力。三个安装耳沿端盖外圆120度均匀分布,每个耳位都设计了贯通的安装孔,这种三耳布局相比常见的四耳法兰,在安装空间受限的场景下更具优势,尤其是在设备壳体周边布置有管路、接线端子的位置,三耳结构可以灵活调整安装角度,避开周边干涉部件,同时三点定位的安装方式天然具备对安装面平面度误差的适配能力,不会出现四耳安装时因安装面不平整导致的密封垫压合不均、局部渗漏问题。设计这类端盖时,首先要确认的是与配合筒体的配合止口尺寸,止口的配合公差通常选用H7/h6的间隙配合,既保证装配时的导向顺畅,又能控制径向窜动量,避免端盖与内部旋转部件发生擦碰。内腔的加强筋厚度需要控制在主体壁厚的0.6-0.8倍,若筋条过厚,

  铸件冷却过程中会在筋根位置产生缩孔缺陷,注塑件则会出现表面缩痕,影响密封面的外观与平面度;筋条与中心凸台、筒体内壁的连接处都要做R2-R3的圆角过渡,避免应力集中,在承受交变振动载荷时不会从筋根位置出现疲劳断裂。安装耳的位置需要做局部加厚处理,安装孔周边设计凸台结构,一方面是增加螺栓锁紧时的局部承压面积,避免螺栓预紧力将耳位压溃,另一方面凸台结构可以在安装时作为定位参考,快速对齐设备壳体上的螺纹孔位置。从安装边界来看,这类端盖的外圆尺寸需要比配合筒体的外径大10-15mm,预留出安装耳的布置空间,安装孔的中心圆直径要比筒体外圆大5-8mm,保证螺栓锁紧时扳手有足够的操作空间,不会与筒体外壁发生干涉。端盖的密封面平面度需要控制在0.

  1mm以内,表面粗糙度达到Ra3.2即可满足常规橡胶密封垫的密封要求,若应用在有压力要求的工况下,密封面可以设计一圈宽2mm、深1.5mm的密封槽,嵌入O型密封圈实现更高等级的密封效果。中心凸台的设计是为了避让内部的轴承或轴端部件,凸台的内孔尺寸需要根据穿过的轴径做匹配设计,若需要安装油封,凸台内孔的公差要符合油封的安装要求,表面粗糙度达到Ra1.6,避免划伤油封唇口导致密封失效。在实际建模过程中,这类结构优先采用回转特征生成主体筒体与端盖基础轮廓,再通过阵列特征生成径向加强筋与三个安装耳,能有效保证结构的对称性,避免手动逐个绘制特征导致的位置度偏差;安装孔的位置需要添加位置度约束,保证与设备壳体上的螺纹孔同轴度误差控制在0.2mm以内,降低现场安装时的对位难度。这类端盖的材质通常根据应用场景选择,普通工况下采用HT200灰铸铁铸造即可,具备良好的减振性能与成本优势;有防腐要求的工况可以选用PP或尼龙注塑成型,重量轻且耐化学腐蚀;重载工况下则选用45号钢锻造后机加工,保证足够的结构强度。
