LQFP-48封装以太网控制器W5500结构设计

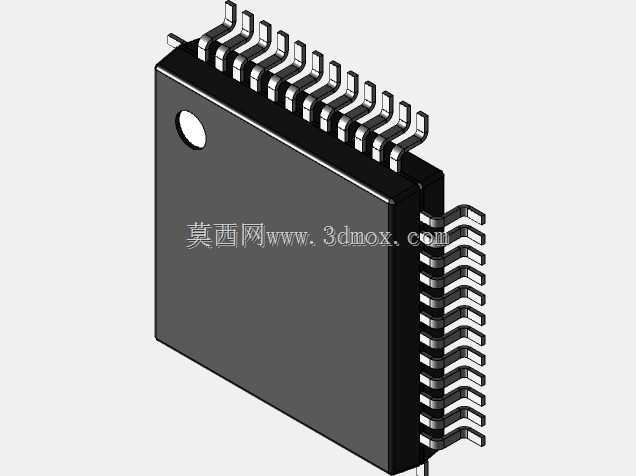

　　在工业嵌入式通讯板卡、物联网终端设备、机床数据采集模块的硬件结构设计环节，以太网控制芯片的封装结构建模是PCB布局、结构干涉校验、生产钢网设计的核心前置工作，本次呈现的W5500以太网控制器三维结构，完全依照LQFP-48封装的实际物理尺寸搭建，可直接导入各类三维装配环境完成板级结构匹配。从实际工程应用场景来看，W5500作为硬件TCP/IP协议栈的以太网控制器，广泛部署在车间设备联网节点、工业传感器数据上传终端、嵌入式网关设备中，这类设备的内部安装空间通常十分紧凑，板卡周边往往预留有接线端子、电源模块、通讯接口的安装位置，芯片的三维模型精度直接决定了结构装配阶段是否会出现元件干涉、外壳无法扣合、接插件对位偏差等问题。

　　该模型在设计过程中，严格遵循LQFP-48封装的机械尺寸规范，主体塑封部分的长宽高比例、引脚的共面度公差、引脚间距与伸出长度、本体定位标记的位置都完全匹配量产器件的实际参数，引脚部分还原了鸥翼型引脚的弯折弧度与厚度，能够真实模拟SMT焊接后的引脚形态，为PCB焊盘设计、钢网开口尺寸校验提供准确的三维参考。在结构设计思路上，建模时优先区分了芯片的塑封本体与金属引脚两个独立结构部分，本体表面的圆形定位标记设置在对应引脚1的方位，能够帮助结构工程师在装配校验时快速判断芯片的安装方向，避免出现硬件设计阶段的芯片方位装反问题；引脚部分按照48引脚的排布规则，在芯片四个侧边均匀分布，每侧引脚的数量、间距、弯折高度都保持一致，

　　还原了量产芯片引脚的成型特征，可用于模拟波峰焊、回流焊过程中引脚与焊盘的贴合状态，提前预判焊接工艺中可能出现的桥连、虚焊风险。从安装边界维度来看，该模型完整还原了芯片本体的最大外形轮廓，包括引脚向外伸出的最大宽度、本体顶部到引脚底部的总高度，在进行板卡布局时，工程师可直接以该模型的外轮廓作为元件占位边界，预留足够的焊接操作空间、散热空间以及后续返修操作的工具操作空间，尤其是在多芯片紧凑排布的板卡设计中，精准的外形尺寸能够帮助工程师最大化利用PCB板面空间，同时避免不同元件之间的安全距离不足问题。在实际设备运行场景中，这类以太网控制器往往需要长时间连续工作，芯片本体的散热路径需要通过引脚传导至PCB焊盘，再通过板上铜箔完成散热，

　　模型中还原的引脚与本体的接触结构，也能够帮助热仿真工程师准确设置热传导路径参数，提升板级热仿真的结果准确性。不同于原理图层面的功能符号设计，三维结构模型需要完全服务于生产装配全流程，从SMT产线的吸嘴取料高度校验，到测试工装的顶针位置设计，再到整机装配的干涉检查，每一处结构细节的还原都能减少后续打样阶段的问题出现概率，比如芯片本体的高度参数如果建模偏差过大，可能导致外壳装配时挤压芯片本体，造成器件损坏或者引脚脱焊；引脚的共面度如果没有按照实际公差建模，可能导致焊接工艺校验时误判焊盘设计合理性。该模型的塑封本体边缘做了符合实际注塑工艺的微小倒角处理，没有出现生硬的直角结构，还原了量产芯片的真实外观特征，引脚部分的金属材质特征也做了对应区分，能够在三维装配环境中清晰识别不同结构部分，方便工程师进行装配关系的检查与调整。对于从事工业通讯设备、嵌入式硬件结构设计的工程师而言，这类精准的芯片封装三维模型，能够大幅缩短板级结构设计的周期，减少反复核对器件规格书尺寸的工作量，同时避免因尺寸测量偏差导致的结构设计失误，在设备小型化、集成化的设计趋势下，高精度的元件三维模型已经成为硬件结构设计中不可或缺的基础参考资料。
