高承重三角搁板安装固定支撑托架

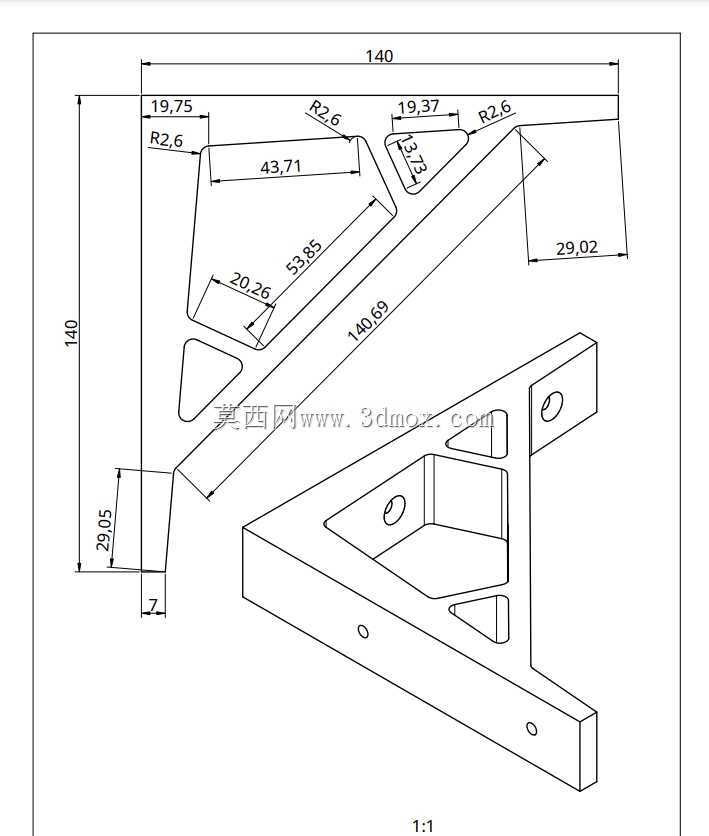

　　在民用置物场景、轻型工业工位储物场景中，这类三角结构的搁板支撑托架是应用极广的连接件，日常家用书架、墙面置物架，车间工位旁的工具搁板、仓储区域的轻型物料放置层板，都能见到这类结构件的身影。区别于普通薄铁皮冲压的简易支架，这款托架在结构设计上做了多处承重强化，首先主体采用直角三角的力学承载结构，利用三角形的结构稳定性抵消搁板放置重物后产生的下弯力矩，避免长期负载出现支架变形、搁板倾斜的问题。垂直贴墙的安装边与水平承托搁板的支撑边采用一体化折弯成型工艺，不存在拼接焊缝带来的应力集中隐患，两条安装边上都预留了沉头安装孔，安装时螺丝可以完全沉入孔位，不会出现凸起剐蹭搁板或者墙面的问题，水平边的三个安装孔沿长度方向均匀排布，

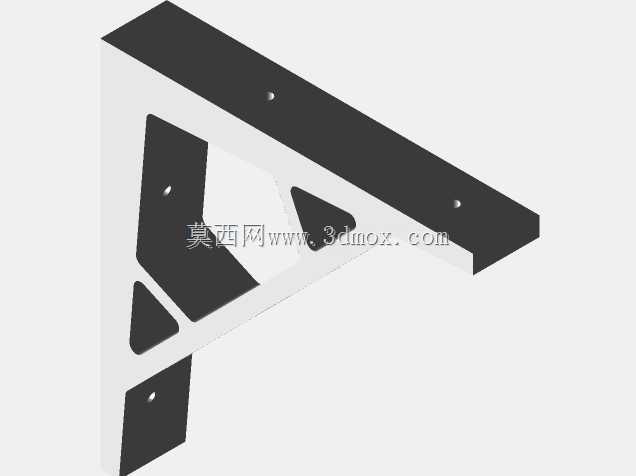

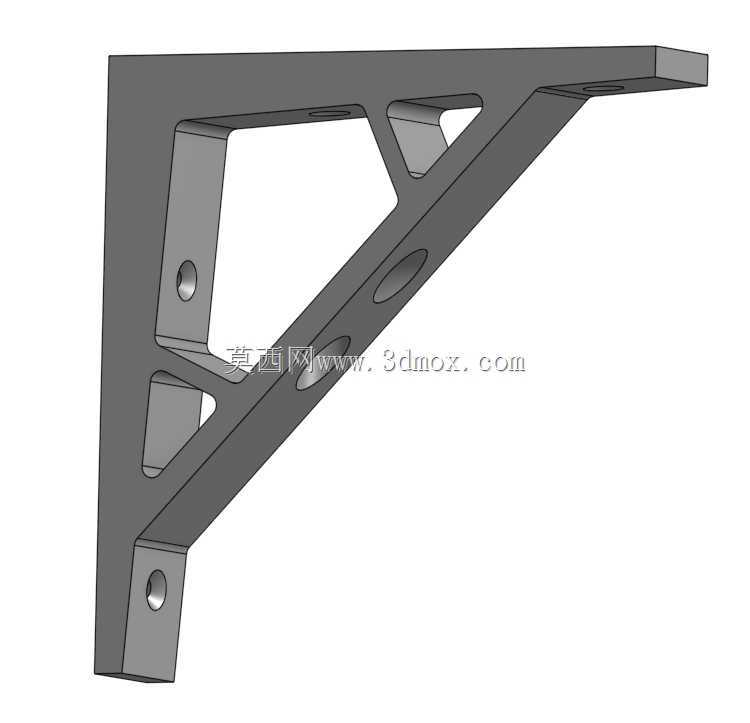

　　能将搁板传递的荷载均匀分散到墙体固定点上，垂直边的两个安装孔上下错位布置，避开墙体同一水平线上的应力薄弱区，提升安装后的整体拉拔强度。在三角支撑的肋板区域，设计人员没有采用整板填充的方案，而是做了三处三角形的镂空减重设计，在不损失整体结构抗扭、抗弯强度的前提下，大幅降低了支架自身的重量，同时减少了原材料的消耗，镂空区域的边缘都做了圆弧过渡处理，避免应力集中在尖角位置导致长期负载出现开裂，也能避免安装过程中尖锐边角划伤操作人员。从安装边界来看，这款支架的水平承托边长度适配常规深度的搁板，垂直安装边的高度与水平边形成稳定的支撑夹角，安装时只需要先将垂直边通过膨胀螺丝或者自攻螺丝固定在坚实的墙体、工位立柱上，再将搁板放置在水平支撑边上，

　　从下方通过预留的孔位拧入固定螺丝即可完成安装，不需要复杂的调平工序，两个支架为一组使用时，可根据搁板的长度调整支架的安装间距，单组支架的承载能力完全可以满足日常书籍放置、手工工具存放、轻型物料摆放的需求，如果需要承载更重的物件，只需要等比例放大支架的整体尺寸，对应增加安装板的厚度、肋板的厚度，同时匹配更高强度的固定螺丝，就可以拓展其承载范围，适配更重型的货架层板支撑需求。实际使用过程中，这类支架的受力路径非常清晰，搁板上的竖向荷载首先传递到水平支撑边，再通过三角肋板将一部分力分解为垂直方向的压力传递到墙面固定点，另一部分分解为水平方向的拉力由垂直边的上部固定点承担，整个传力路径没有冗余的结构件，力流传递顺畅，

　　不会出现局部应力过大导致的结构失效。和市面上常见的L型无肋支架相比，这款带三角加强肋的支架抗变形能力提升明显，在同等板厚、同等安装条件下，其端部的下挠量远低于无肋结构，长期使用不会出现搁板端头下垂的问题，同时沉头孔的设计让整个支架安装完成后贴合度更好，没有突出的螺丝头影响美观或者剐蹭存放的物品。针对不同的使用场景，这款支架的结构也具备很强的拓展性，如果是在潮湿环境下使用，只需要在表面做镀锌或者喷塑的防锈处理，就可以适应卫浴、厨房等高湿度区域的搁板支撑需求，如果是在工业场景使用，可以更换强度更高的板材制作，对应加大安装孔的尺寸，匹配更大规格的膨胀螺栓，就能满足更重的工业物料存放支撑需求。
