DIN导轨安装式8位继电器插座结构设计

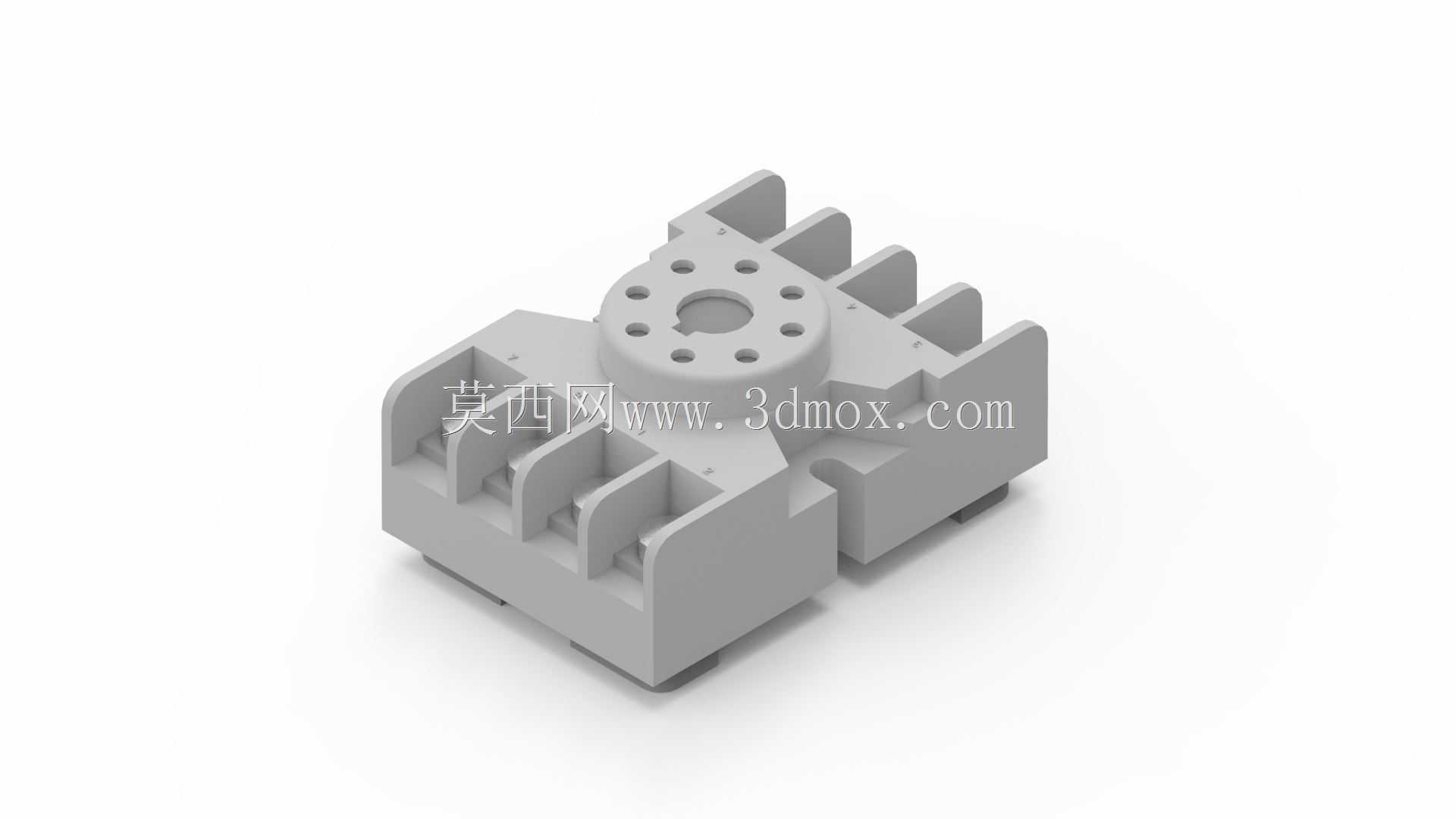

　　在工业低压配电、自动化控制柜的内部布线场景里，继电器插座是衔接控制回路信号、承载继电器插拔对接的核心辅件，这款8位DIN导轨安装的继电器插座，正是针对标准导轨机柜的密集布线需求开发的结构件。从实际安装场景来看，这类插座主要适配厚度1mm的标准TS35 DIN导轨，安装时不需要额外打孔固定，依靠底座自带的弹性卡扣就能直接卡入导轨，单座的安装宽度控制在45mm以内，在并排密集布置时，相邻插座之间不会出现干涉，能充分利用柜内导轨的横向安装空间，尤其适合IO点位密集的PLC控制柜、机床操作回路接线箱这类对空间利用率要求高的场景。

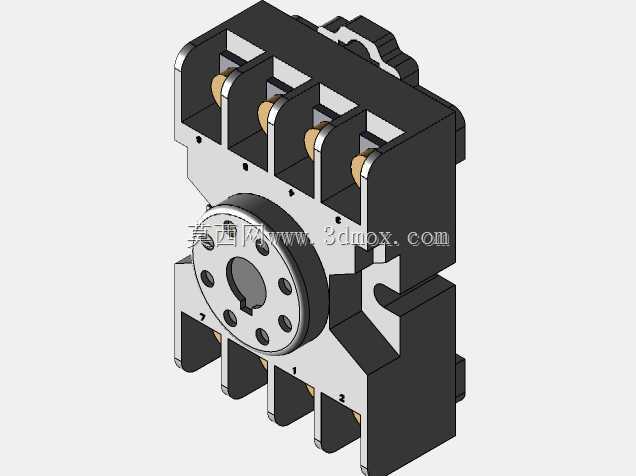

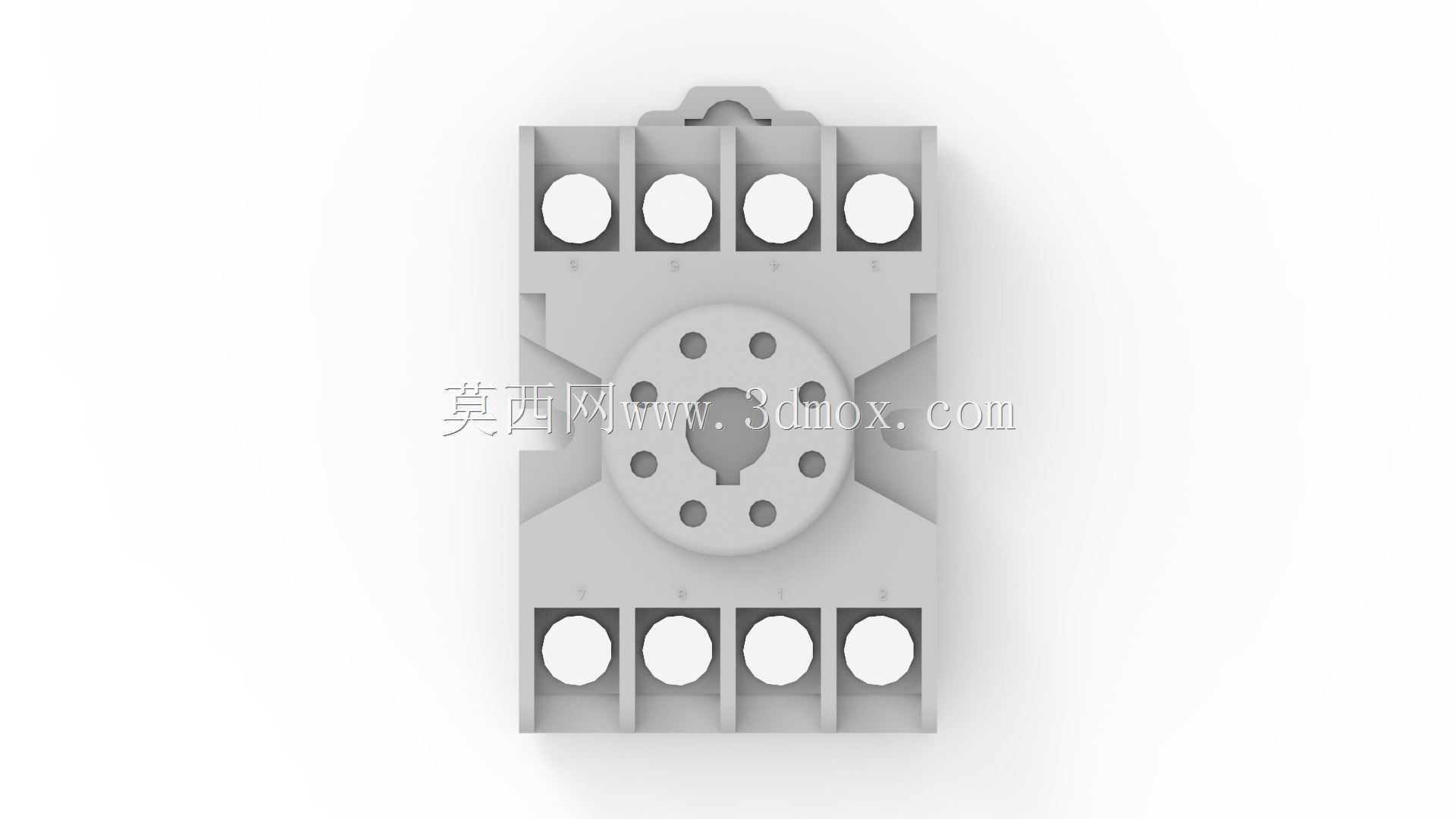

　　从功能特性上看，这款8位插座对应8回路的继电器引脚对接，每个接线位都做了独立的隔仓设计，相邻接线端子之间的隔筋厚度不小于1.2mm，能避免接线时铜丝外露引发的极间短路，接线端采用压线式螺钉锁紧结构，适配0.5-2.5平方毫米的多股铜芯控制线，锁紧力矩控制在0.8N·m时就能达到可靠的接触压力，既不会因为力矩过大压断铜丝，也不会因为力矩不足导致接线松脱、接触电阻过大引发的发热问题。插座顶部的继电器对接孔位采用同心圆定位结构，中心的定位凸台和对应继电器的底座凹槽完全匹配，插拔继电器时不会出现引脚错位，反复插拔50次以上仍能保持引脚的接触对中精度，不会出现插针弯折、接触不良的问题。

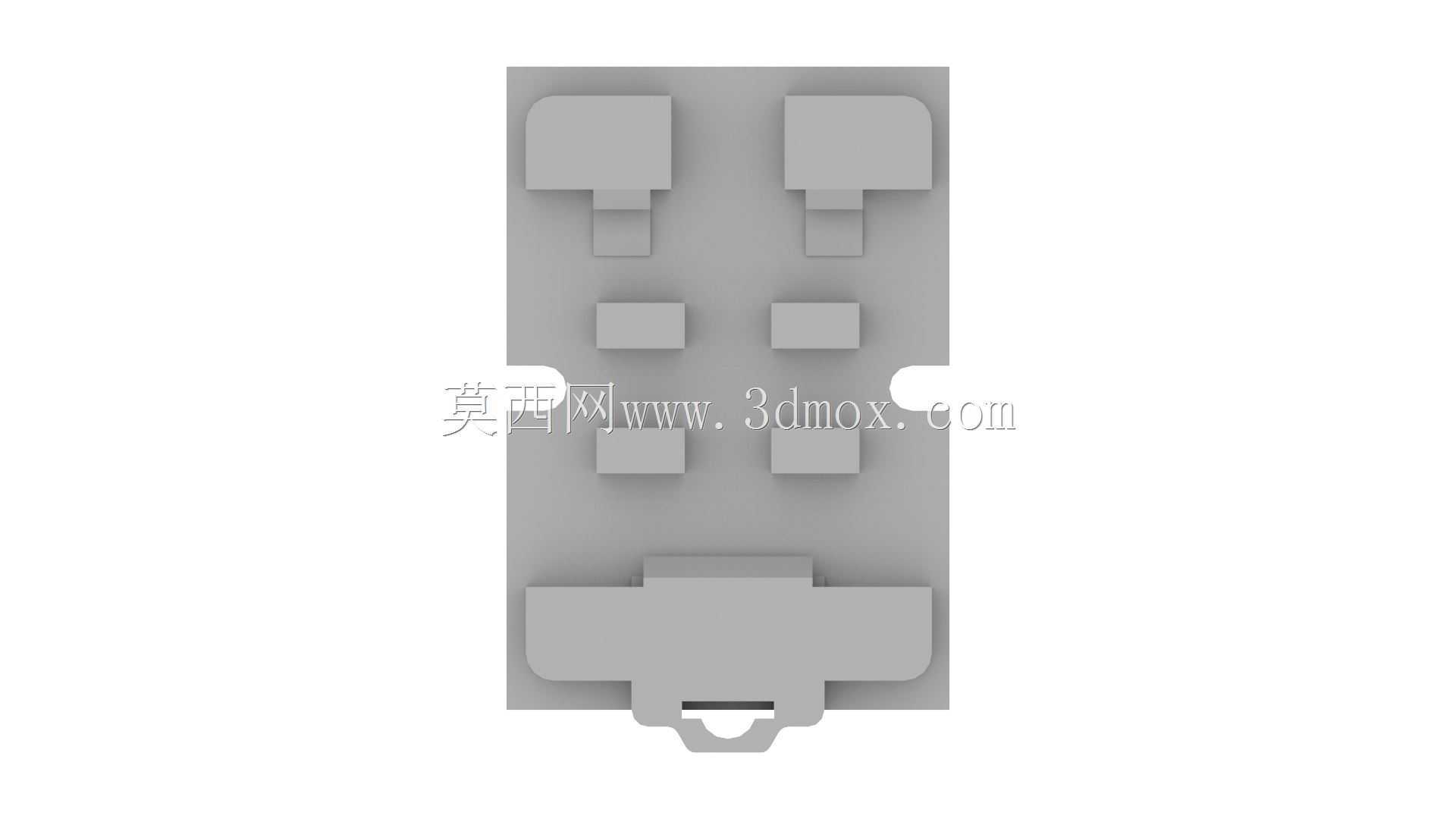

　　设计思路上，这款插座的整体结构采用对称式布局，底座的散热鳍片沿纵向均匀分布，每片鳍片的厚度1.5mm，鳍片间距3mm，在继电器长时间带载工作时，能通过增大散热面积把引脚接触位置产生的热量快速传导到周围空气中，避免局部积热导致的塑料基座老化、绝缘性能下降。基座的材质选用阻燃级PA66，阻燃等级达到V0级，即使回路出现短时过载打火，也不会出现基座燃烧蔓延的情况，满足低压电气设备的安全规范要求。底座的导轨卡扣采用弹性不锈钢片嵌件设计，卡扣的解锁位置设在插座底部，用一字螺丝刀撬动就能快速完成插座的拆卸，不需要在柜内预留过大的操作空间，后期维护更换时不用拆除周边已经布线完成的相邻器件。

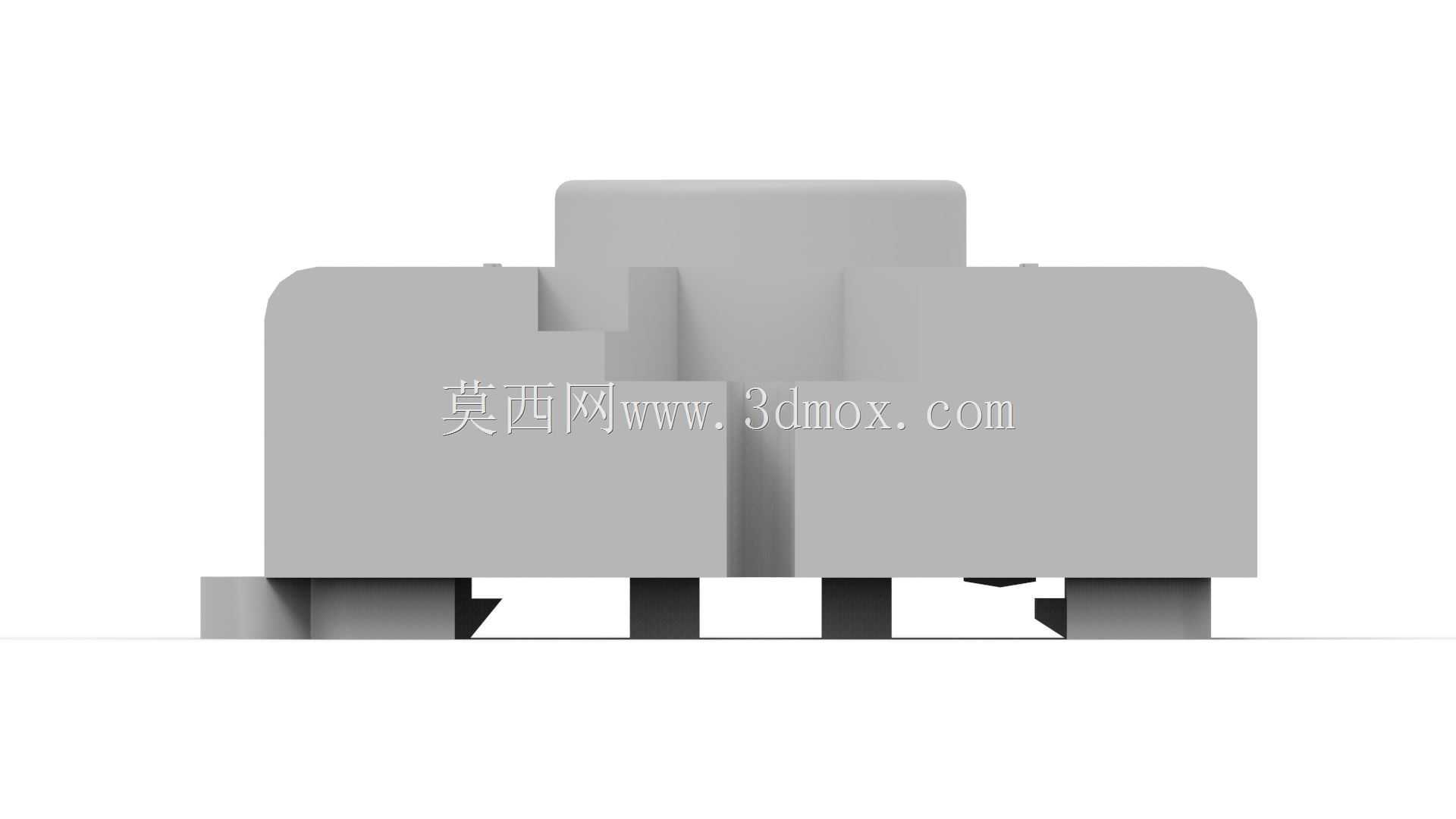

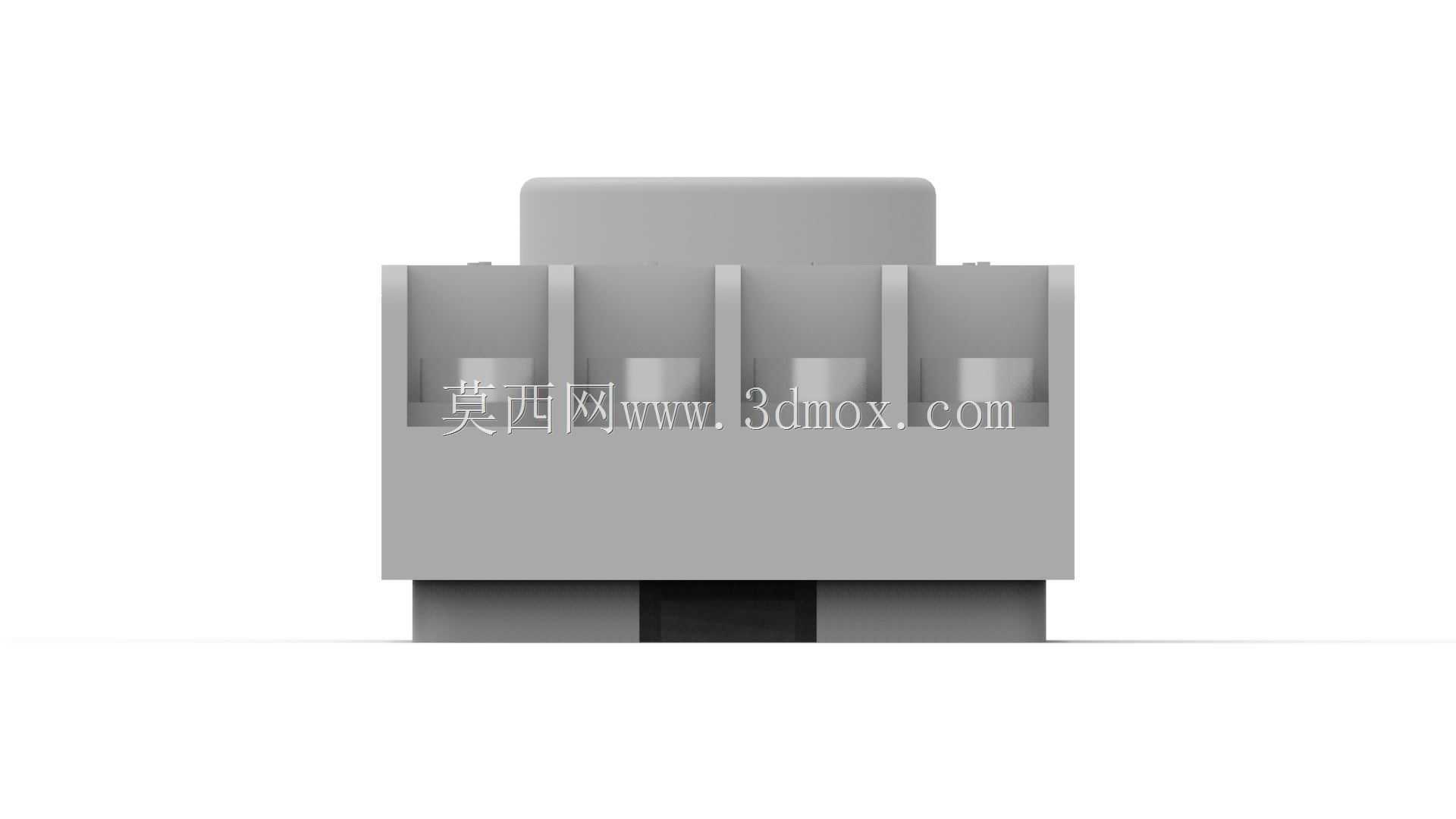

　　从安装边界尺寸来看，这款插座的总高度为62mm，从导轨安装面到插座顶部的高度为58mm，在柜内布置时，只要预留出继电器本体高度加15mm的接线操作空间就能满足安装要求，插座的前后深度为38mm，适配深度80mm以上的标准电气柜安装空间，不会出现柜门关闭时和柜内其他器件碰撞的问题。每个接线位的进线口都做了喇叭口导向设计，穿线时不需要刻意对准就能把铜丝顺利送入压线仓，降低现场接线的操作难度，接线螺钉的头部采用十字槽设计，适配常规的十字螺丝刀操作，不需要特殊的专用工具就能完成接线作业。

　　在实际设备配套中，这类插座常和中间继电器搭配使用，用于机床控制回路的信号中转、自动化生产线的传感器信号转接、配电系统的二次回路控制等场景，相比螺钉直接固定的接线方式，采用插座式安装的继电器在后期维护更换时不需要重新拆线接线，只需要把故障继电器从插座上拔下替换即可，能大幅缩短设备的停机维护时间。插座侧面设计有并排拼接的定位卡槽，多个同型号插座并排安装时，卡槽能互相嵌合，保证整排插座的安装平整度，不会出现单个插座歪斜、导轨受力不均的情况，整排布置时的横向累计误差能控制在每米1mm以内，满足柜内布线整齐美观的工艺要求。
