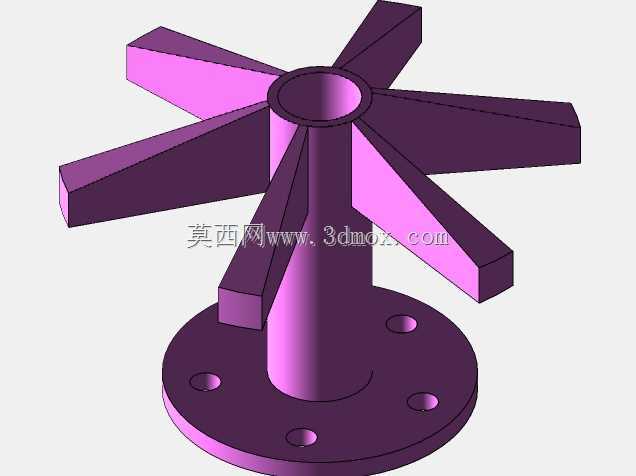

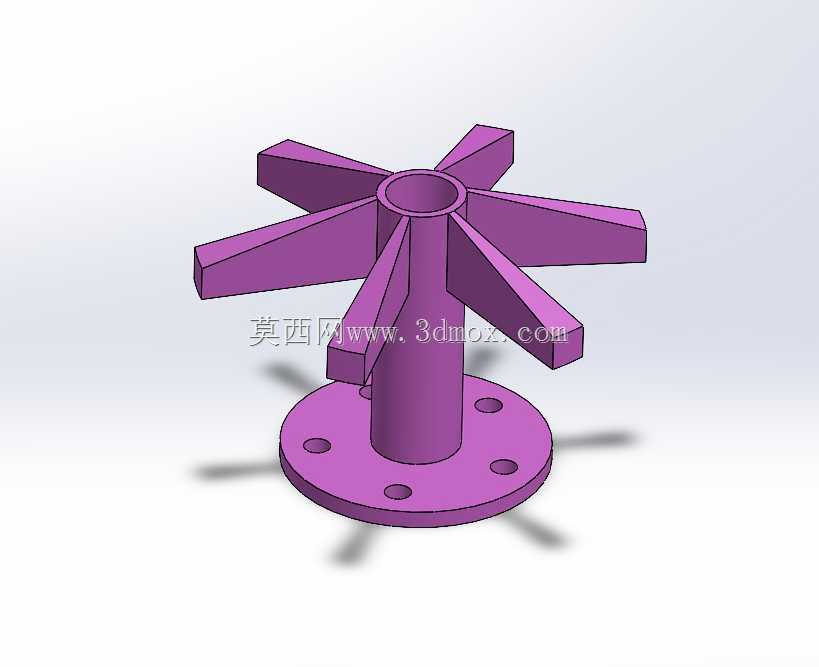

带法兰底座六辐条支撑轮毂结构件

　　该结构件属于典型的径向支撑类机械零件，核心功能是通过中心筒体承载轴向载荷，再经由六根均匀分布的辐条将载荷分散传递至底部法兰盘，最终通过法兰上的安装孔完成与基座的刚性连接，常见于中小型物料搅拌设备的叶轮基座、轻型输送线的换向轮支架、通风设备的扇叶固定座等需要周向均匀传力的工况场景。从结构设计逻辑来看，六根辐条采用等角度60°间隔排布，这种布局相比四辐条结构拥有更优的周向载荷均匀性，相比八辐条结构又能减少不必要的材料冗余，在保证结构刚度的前提下控制整体重量；辐条截面选用矩形截面，相比圆形截面拥有更好的抗弯截面模量，在承受径向扭矩与轴向压力的复合载荷时，能有效降低辐条根部的应力集中风险，辐条与中心筒体、底部法兰的衔接处均做了圆弧过渡处理，

　　避免机加工或铸造过程中出现应力开裂问题。底部法兰盘采用圆形平板结构，沿圆周均匀开设四个沉头安装孔，安装孔的位置度公差需控制在±0.1mm范围内，保证与基座安装时的同轴度要求；法兰盘与中心筒体的衔接位置做了加厚凸台处理，该区域是整个零件载荷传递的核心节点，加厚设计能提升筒体根部的抗剪切能力，避免长期受交变载荷时出现焊缝或基体断裂问题。中心筒体为等径空心圆柱结构，空心设计一方面可以降低零件整体重量，另一方面可以穿装传动轴或定位芯轴，筒体的内径公差选用H7级精度，与轴类零件配合时能保证良好的定心精度，筒体的轴向高度根据辐条的安装空间确定，需保证辐条上下端面与筒体端面保留足够的安全距离，避免装配时出现干涉。从安装边界来看，

　　该零件的最大外缘由六根辐条的外端面决定，安装时需预留至少10mm的周向操作空间，方便螺栓穿过法兰安装孔完成紧固；底部法兰的安装面需保证平面度不大于0.05mm，避免安装后出现整体倾斜，导致辐条受力不均。在实际工况应用中，若用于搅拌设备基座，辐条外端可直接连接搅拌叶片，中心筒体穿装搅拌轴，通过法兰与减速机输出端的安装座连接，能稳定传递搅拌过程中的径向反力；若用于通风设备扇叶座，辐条可直接与扇叶根部的安装槽配合，通过螺栓紧固，中心筒体与电机输出轴过盈配合，法兰盘可加装平衡块调整动平衡，适配中低转速的通风工况。设计过程中需重点校核辐条根部的弯曲强度与法兰连接的剪切强度，根据实际载荷大小调整辐条的截面尺寸与法兰厚度，若用于重载工况，

　　可在辐条两侧增加加强筋结构，进一步提升结构刚度；若用于轻量化工况，可在辐条非承载面开设减重孔，在保证强度的前提下降低零件重量。该零件的加工工艺可根据批量大小选择铸造后机加工或整块型材铣削成型，小批量定制时选用铝合金或45号钢整块铣削，能更好保证尺寸精度，大批量生产时选用铸钢或铸铁铸造后再精加工安装面与配合面，能有效控制生产成本。
