CA6140车床用阶梯传动轴结构设计

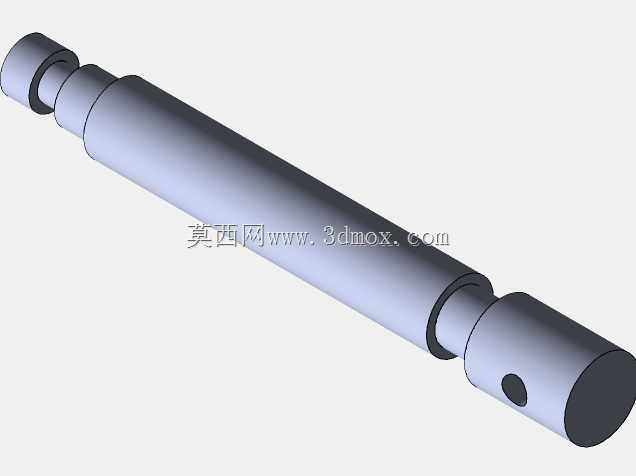

　　该轴类零件为CA6140卧式车床传动系统内的专用阶梯传动轴，主要承担车床进给箱或主轴箱内的回转运动传递、扭矩传输功能，是车床传动链中保障运动精度与动力传递稳定性的核心基础零件。从实际应用场景来看，这类阶梯轴多布置在车床箱体内部的支撑工位，两端通过轴承与箱体安装座配合，轴身不同直径的轴段分别用于安装传动齿轮、隔套、锁紧螺母等配套零件，部分轴段加工的径向孔用于穿装定位销或锁紧螺钉，实现轴上零件的周向与轴向固定，避免传动过程中零件出现窜动或打滑。

　　从设计思路层面分析，该轴采用多阶梯变径结构并非随意设置，每一段轴径的尺寸差都对应明确的装配逻辑：从左端开始的小直径轴段为轴承安装位，直径公差严格匹配对应深沟球轴承的内孔配合公差，通常采用k6级过渡配合保障轴承内圈与轴的同步回转；后续逐段增大的轴肩一方面作为轴上零件的轴向定位面，轴肩高度严格遵循机械设计手册中对应安装零件的定位要求，既保证定位可靠性，又避免轴肩过高导致零件拆卸困难；右端大直径轴段的径向通孔为锁紧销安装位，用于固定端部的传动轮或齿轮，防止大负载传动下零件与轴之间出现相对转动。

　　在外形尺寸与安装边界方面，该轴整体为细长回转结构，总长与各段轴径的比例经过刚度校核，满足车床额定转速下的回转刚度要求，避免高速回转时出现挠曲变形影响传动精度；各轴段的过渡位置均设计有退刀槽与圆角过渡，退刀槽尺寸匹配对应加工工序的刀具宽度，保障磨削、车削加工时的工艺可行性，圆角过渡则用于降低轴段变径处的应力集中系数，提升轴的抗疲劳寿命，应对车床频繁正反转、负载波动的实际工况。

　　实际装配过程中，该轴需从箱体一侧的轴承孔穿入，依次套装隔套、传动齿轮、轴承等零件，最终通过两端的轴承端盖实现轴向位置固定，轴上安装齿轮的轴段均加工有键槽，通过平键实现齿轮与轴的周向固定，保障扭矩的可靠传递。这类轴的加工需经过粗车、调质处理、精车、磨削、钻孔等多道工序，各配合轴段的表面粗糙度需达到Ra1.6及以下，非配合面粗糙度达到Ra6.3即可，形位公差方面需严格控制各轴承安装位的同轴度、轴肩端面的圆跳动，避免装配后出现回转卡滞、传动噪声过大的问题。

　　从功能特性来看，该轴的结构设计完全适配CA6140车床的传动参数，能够稳定传递额定进给扭矩，在车床进行车削外圆、内孔、螺纹等工序时，保障传动链的运动精度，避免因轴的变形或间隙导致进给量出现偏差，影响工件加工质量。相较于等直径轴，阶梯结构的设计在满足各零件安装定位需求的同时，尽可能降低了轴的整体重量，减少了回转过程中的惯量，提升了车床传动系统启停、换向的响应速度，同时也便于装配过程中的零件依次套装，降低装配与后期维护的拆卸难度。
