直插式电源标识按键结构设计

　　这款直插式按键主要配套电子线路板使用，常见于各类小型电控设备、机床操作面板、手持检测仪器、消费类电子产品的板载控制回路中，作为电源通断触发的操作部件，承担用户操作指令输入的核心功能，日常使用中通过按压动作实现电路信号的通断切换，适配低压直流控制回路的信号传输需求。

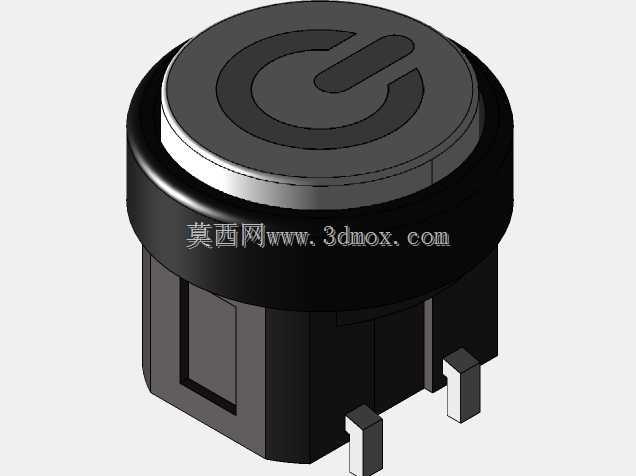

　　从结构设计逻辑来看，这款按键采用双引脚直插封装形式，引脚间距符合常规板载元件的排布规范，能够直接插入PCB对应孔径完成波峰焊或手工焊接，不需要额外的固定结构辅助，引脚的截面尺寸做了适配常规0.8mm焊盘孔径的优化，插入后不会出现松垮偏移，焊接时引脚与焊盘的接触面积足够，能够承受常规插拔操作带来的外力拉扯，避免焊盘脱落的问题。按键的主体外壳采用黑色阻燃工程塑料材质，表面做了细磨砂处理，既可以避免日常操作留下指纹汗渍，也能提升手指按压时的摩擦力，减少打滑情况。按键顶部的操作面做了内凹的电源标识造型，标识采用下沉式模内成型工艺，不会因为长期摩擦出现标识磨损脱落的问题，操作面边缘做了0.3mm的圆角过渡，按压时不会硌手，操作手感更顺滑。

　　按键的按压行程设计为1.5mm左右，按压力度控制在1.5N-2N区间，既不会因为力度过轻导致误触发，也不会因为力度过大造成操作疲劳，内部采用弹片式接触结构，导通响应速度快，接触电阻稳定，能够承受至少10万次的按压循环寿命，满足工业类设备长期使用的可靠性要求。按键的安装边界做了充分的适配考量，主体圆柱部分的直径适配常规12mm面板开孔，安装时可以从面板正面直接卡入，配合背部的卡扣结构实现面板与PCB的双重固定，不需要额外的螺母锁紧，装配效率更高。按键底部的定位柱与PCB上的定位孔对应，焊接前可以先通过定位柱完成预固定，避免焊接过程中元件偏移，提升批量装配的一致性。

　　在实际选型应用中，这款按键可以适配CA6140等普通机床的操作面板改造、小型自动化设备的板载控制模块、教学实验台的信号输入单元等场景，因为采用通用的STEP/IGES格式建模，结构工程师可以直接调取模型导入装配体，完成面板开孔位置、PCB焊盘位置的协同设计，不需要重新测绘建模，能够大幅缩短设计周期。建模过程中对按键的配合公差做了合理预留，按键帽与外壳之间的单边间隙控制在0.1mm，既保证按压动作顺畅无卡滞，也不会出现间隙过大晃动的问题，引脚的伸出长度做了适配1.6mm标准厚度PCB的优化，焊接后引脚伸出焊盘的长度控制在1mm以内，不需要额外剪脚，减少后道工序的工作量。

　　从外形尺寸来看，按键整体高度从引脚底部到按键顶面为12mm，主体外壳直径11.8mm，顶部按键帽直径10mm，两个引脚的中心距为6.5mm，完全符合行业通用的直插按键安装尺寸规范，可以直接替换同规格的市售成品按键，不需要修改原有PCB和面板的设计参数，适配性极强。按键的侧面做了对称的导向槽结构，与面板开孔内的导向筋配合时，可以避免按键安装时出现旋转偏移，保证顶部的电源标识始终保持正向朝上，提升装配后的外观一致性。内部的接触弹片采用镀银铜质材料，导电性能稳定，抗氧化能力强，在潮湿的工业车间环境中也能保持可靠的接触性能，不会出现接触不良导致的信号中断问题。
