JGB37系列电机专用L型安装固定支架

　　在小型传动机构、桌面自动化设备、智能输送模组以及小型DIY机电装置的搭建过程中，电机的安装固定精度直接决定了整套传动系统的运行稳定性，一旦电机安装位出现同轴度偏差、固定刚性不足的问题，轻则出现传动异响、带轮/齿轮磨损加快的情况，重则导致电机输出轴受力偏载，长期运行下出现轴承损坏、轴体变形的故障。这款适配JGB37系列减速电机的L型安装支架，正是针对这类小型减速电机的安装痛点设计的专用固定构件，能够为电机提供稳定的安装基准，同时简化设备端的安装定位流程。

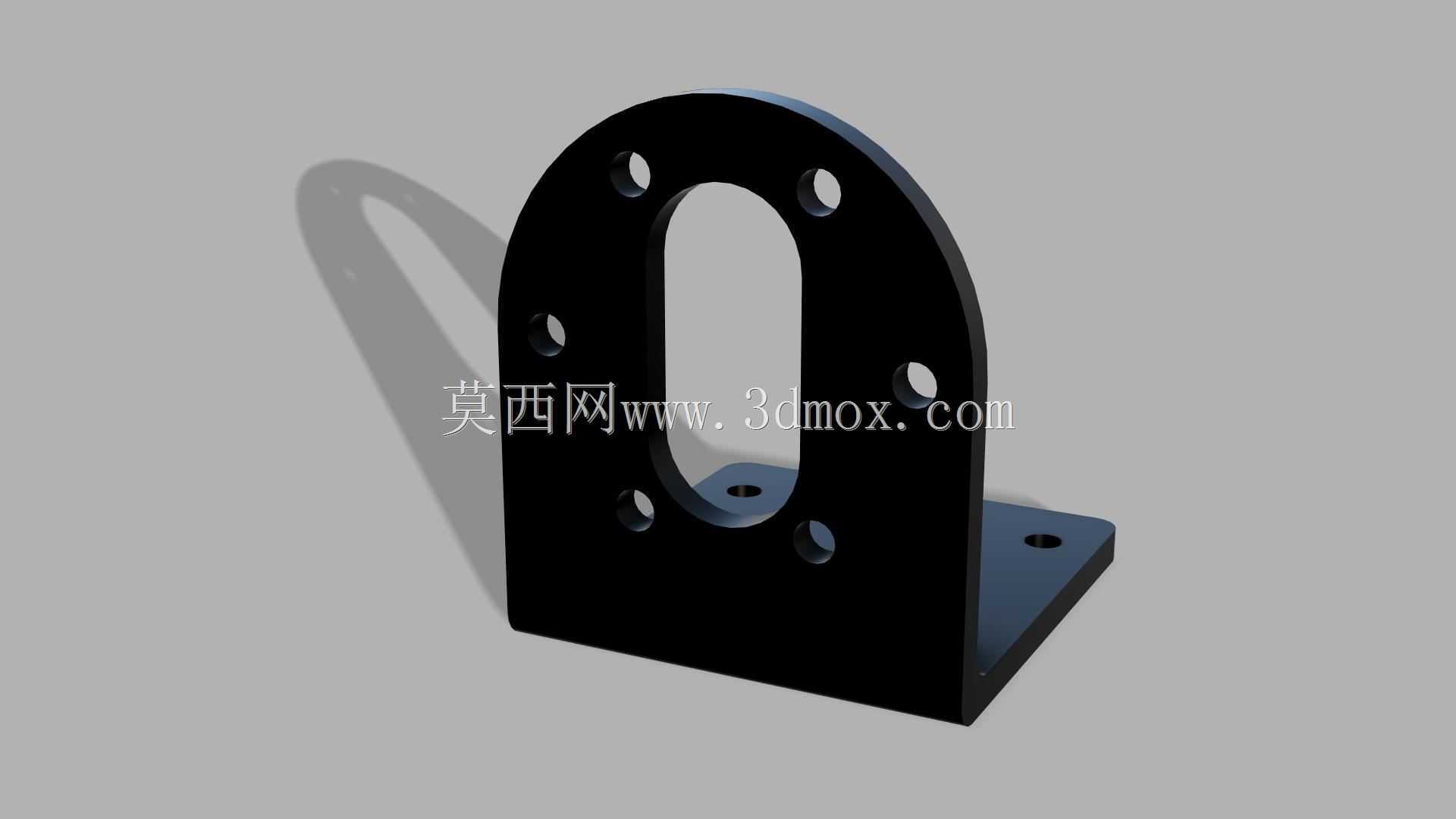

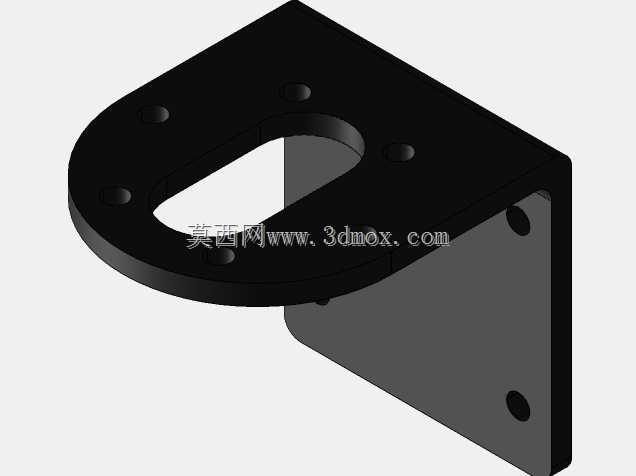

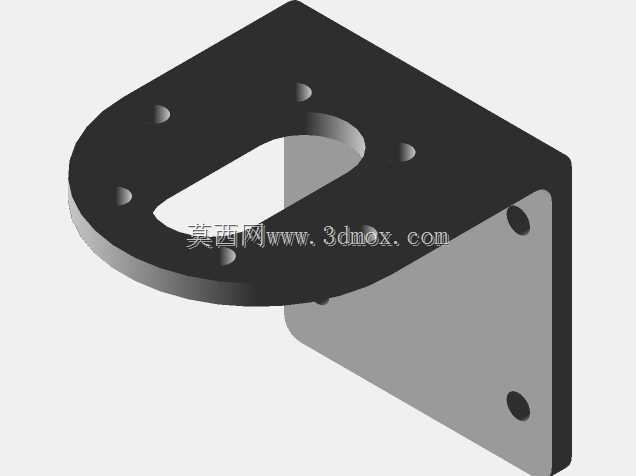

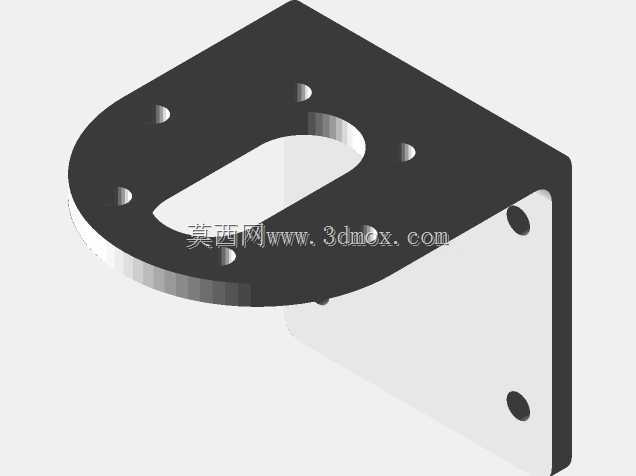

　　从结构形态来看，这款支架采用垂直折弯的L型构型，底部为水平安装底板，竖直方向为电机连接立板，两个平面通过折弯工艺形成90度直角结构，保证电机安装后输出轴的轴线与安装底板保持平行，适配绝大多数水平输出的传动布局需求。立板部分采用半圆弧顶的轮廓设计，并非整块矩形板材，这种设计一方面能够在保证安装刚性的前提下尽可能削减支架自身重量，减少设备整体的无效负载，另一方面圆弧过渡的边缘能够避免直角结构带来的应力集中问题，在支架承受电机运行振动的过程中，折弯处的应力分布更均匀，不会出现长期使用后折弯角度变形、立板歪斜的问题。

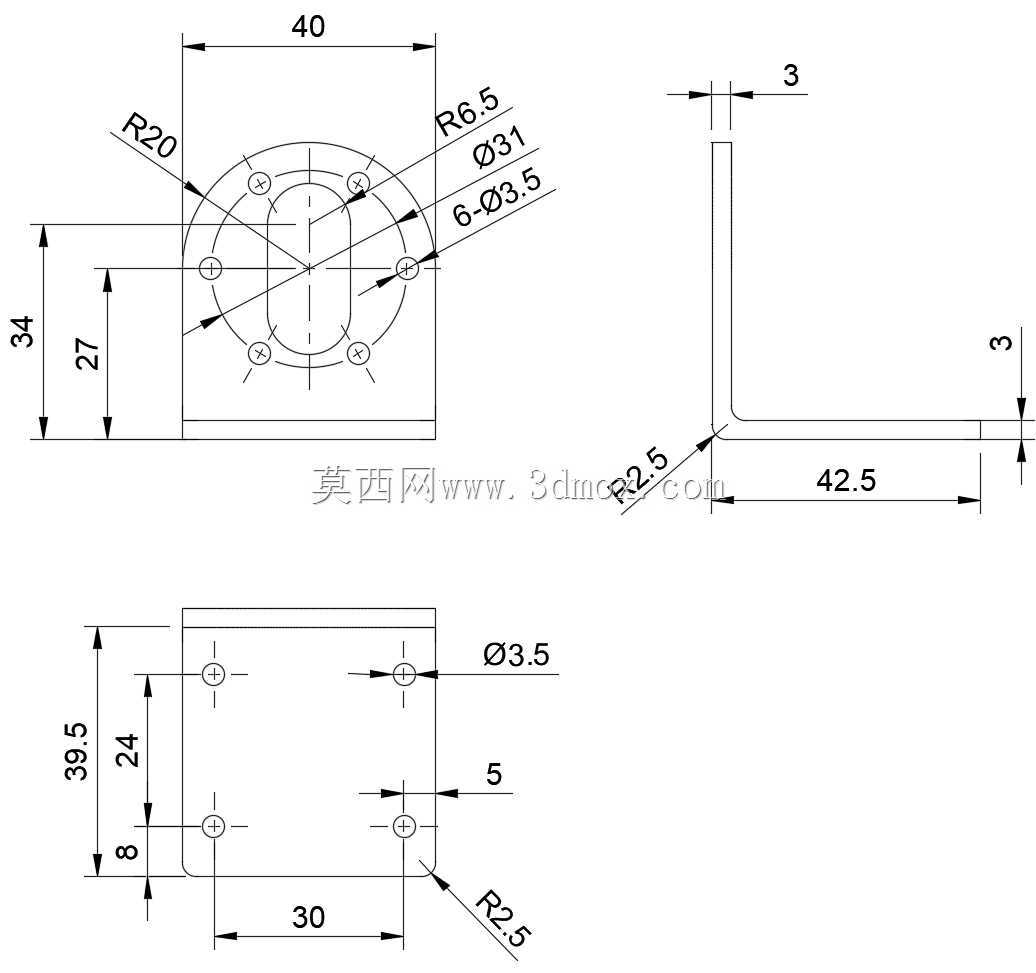

　　安装孔位的设计完全匹配JGB37系列减速电机的前端安装尺寸，立板中心开设长圆形的主轴避让孔，能够完全容纳电机的输出轴以及前端的轴承端盖结构，避免支架与电机本体出现安装干涉。围绕避让孔均匀分布的六个安装孔位，孔距与JGB37电机前端盖的固定螺孔完全对应，安装时只需将电机前端嵌入立板的避让区域，对准孔位拧入固定螺丝即可完成电机与支架的连接，不需要额外做位置调整，能够保证电机输出轴与立板平面的垂直度，从安装基准上避免输出轴偏斜的问题。底部的水平安装板上开设两个对称的固定孔，用于将整个支架连同电机固定在设备的安装基面之上，孔位的间距经过优化，既能够适配常见的铝型材安装槽距，也能够在钣金机架、塑料安装座上完成固定，不需要额外做孔位改装。

　　在实际应用场景中，这类支架常被用于小型传送带模组的驱动端固定，搭配JGB37减速电机驱动主动辊转动，支架的L型结构能够直接固定在传送带侧架的安装面上，不需要额外设计焊接支座，大幅降低小型输送设备的加工成本；在桌面级3D打印机的挤出机构改造、小型雕刻机的进给轴驱动、智能小车的动力系统安装场景中，这款支架也能够快速完成电机的定位固定，不需要设计人员重新测绘电机安装尺寸绘制支架图纸，能够大幅缩短非标设备的设计周期。

　　设计过程中，支架的折弯半径、板材厚度都经过刚性校核，在承受JGB37电机额定扭矩输出的反作用力时，立板的形变量控制在极小范围内，不会因为电机启停的冲击载荷出现固定位松动的问题。立板与底板的折弯处采用圆角过渡，避免折弯过程中出现板材开裂的问题，同时也能减少安装过程中尖锐边角划伤操作人员的风险。所有安装孔的孔位公差控制在合理范围内，既能够保证螺丝顺利穿入，也不会因为孔位间隙过大导致电机安装后出现窜动。安装边界方面，支架整体的外轮廓尺寸紧凑，竖直方向的高度刚好覆盖JGB37电机的前端安装面，不会遮挡电机的散热壳体，保证电机运行过程中的热量能够正常散发；水平方向的宽度不超过电机本体的宽度，不会在设备内部占用过多的安装空间，适合在结构紧凑的小型机电设备中使用。

　　不同于通用型的可调电机支架，这款专用支架不需要额外的调节结构，安装后电机的位置固定，不存在长期运行后调节螺丝松动导致电机移位的问题，对于固定传动中心距的应用场景来说，可靠性远高于可调式支架。在装配流程上，操作人员可以先将电机固定在支架立板上，形成一个独立的驱动单元，再整体将支架固定到设备基面上，这种模块化的装配方式能够大幅提升设备的组装效率，也方便后期设备维护时整体拆卸驱动单元进行检修，不需要在设备内部狭小空间内拧动电机的固定螺丝。
