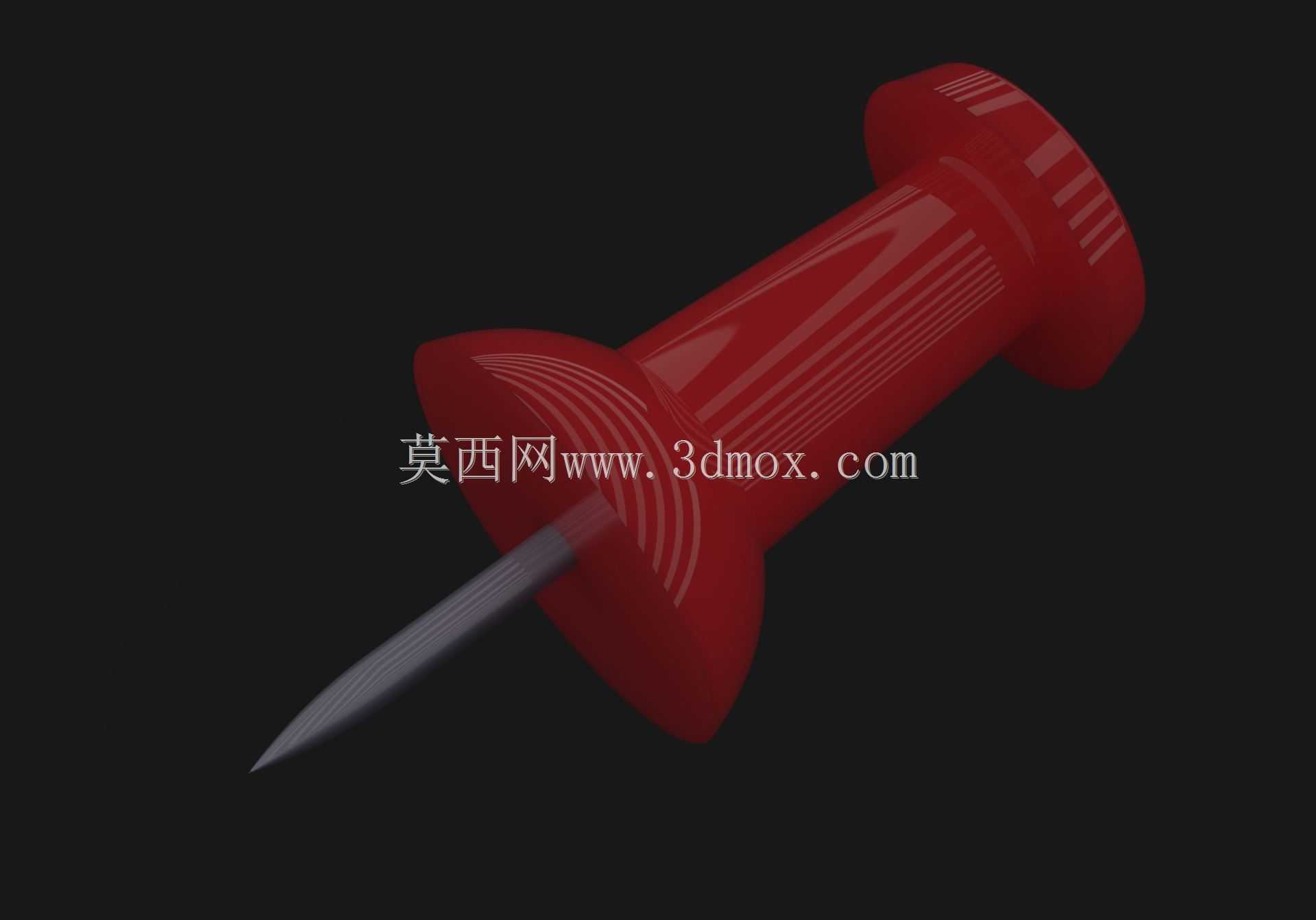

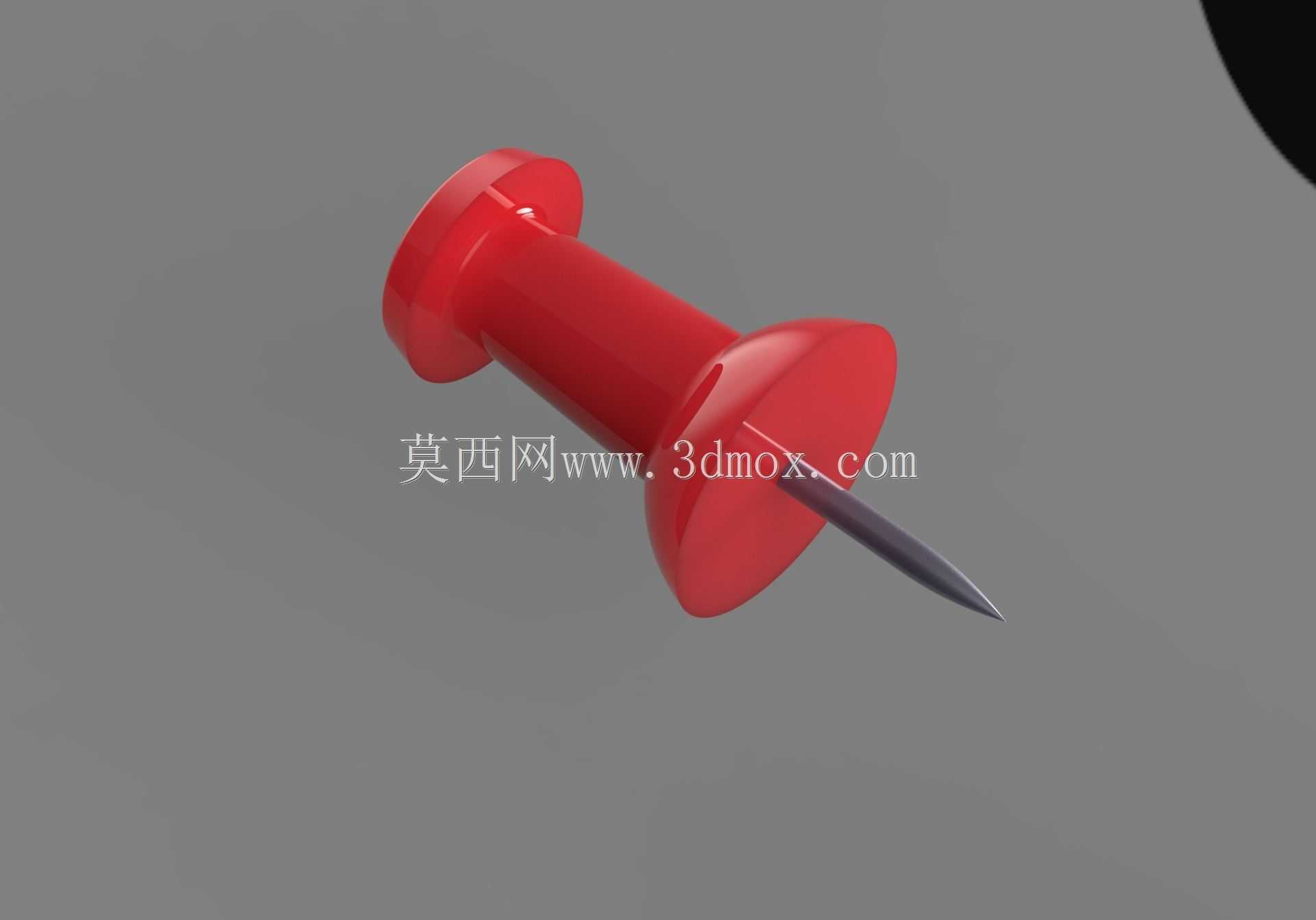

办公用红色工字图钉三维结构设计

　　日常办公场景里，工字钉是桌面文档固定、软木板信息张贴场景下使用频率极高的小五金件，不同于带帽按钉的结构，这款红色工字钉的结构设计完全围绕手动按压施力、反复插拔使用的核心需求展开。先看实际使用的受力逻辑，日常使用时，操作人员用拇指按压钉帽顶面，将尖锐钉尖压入软木板、KT板或者纸质层叠物料内，依靠钉身与被固定基材的摩擦力实现纸张、便签、小型展示卡片的固定，拔除时只需要捏住钉帽侧缘向上施力即可，不需要借助额外工具，单手就能完成操作，这也是这类小固定件能在办公、教学展示、美工张贴场景长期普及的核心原因。

　　从结构设计的细节来看，这款工字钉分为三个核心功能段，最上方的大直径按压帽采用了上窄下宽的锥形过渡结构，顶面做了微弧面处理，完全匹配拇指指腹的按压弧度，避免长时间按压或者施力较大时硌手的问题；帽体下方延伸出的圆盘状承压台，直径远大于钉身直径，一方面可以限制钉体压入基材的深度，避免按压过度导致钉身全部没入基材难以拔除，另一方面也能增大与被固定纸张的接触面积，防止固定较薄纸张时钉体直接戳破纸张造成固定失效；最下方的钉身采用了锥形渐缩结构，从与承压台连接的位置开始直径逐步收窄，末端磨出尖锐的穿刺角，穿刺纸张或者软质基材时的阻力更小，不需要过大的按压力就能完成穿刺固定，同时钉身的表面做了细微的滚花纹路处理，压入基材后可以增大与基材孔壁的静摩擦力，避免长期使用后钉体自然松动滑落。

　　外形尺寸的设计上，整体钉体总长度控制在23mm左右，其中上方按压帽加承压台的总高度为10mm，承压台的最大直径为12mm，这个尺寸刚好适配成年人拇指的按压接触面积，不会因为帽体过小导致按压压强过大产生痛感，也不会因为帽体过大占用过多张贴板面的空间；下方钉身的有效穿刺长度为13mm，这个长度刚好可以穿透30张以内的常规70g办公用纸，同时压入常规15mm厚度软木板后不会穿透背板，避免钉尖露出划伤板面后方的操作人员或者物品；钉身最粗位置的直径为1.8mm，既保证了钉身的结构强度，按压时不会出现弯曲变形，也不会因为钉身过粗导致穿刺时在纸张上留下过大的孔洞，影响纸张后续的重复使用。

　　安装边界的考量上，这款工字钉的适用基材有明确的适配范围，仅适用于邵氏硬度在HA20-HA50之间的软质基材，包括软木板、高密度KT板、泡沫板、厚度不超过2mm的硬纸板以及层叠办公纸张，不适用于硬质木板、金属板、瓷砖等硬质基材，强行压入硬质基材不仅会导致钉尖弯折报废，还可能出现钉身滑脱划伤手部的风险。在固定不同厚度的物料时，需要确认被固定物料总厚度不超过10mm，保证钉身压入后至少有3mm的长度刺入承载基材，才能保证固定的可靠性，如果被固定物料过厚，钉身刺入基材的深度不足，很容易出现物料脱落的问题。

　　材质搭配的设计逻辑上，红色的帽体部分采用ABS工程塑料注塑成型，塑料材质本身的绝缘属性可以避免在固定带弱电的展示线路时出现导电风险，同时塑料表面可以做不同的颜色处理，方便办公场景下用不同颜色的图钉做信息分类标记，比如红色标记紧急待办事项、蓝色标记常规通知、绿色标记已完成内容；内部的钉身采用碳素钢冲压磨削成型，表面做镀锌防锈处理，保证在常规办公环境下长期使用不会出现锈蚀，避免锈迹污染被固定的纸张或者展示板面。钉身与塑料帽体的连接采用注塑包胶工艺，钉身的上端做了滚花卡位结构，注塑时塑料直接包裹住钉身的上端卡位，保证反复插拔使用时钉身不会与塑料帽体脱落分离，延长整体的使用寿命。

　　实际使用的细节优化上，钉帽的侧缘做了1mm高度的竖向防滑棱，拔除图钉时手指捏住侧缘不会打滑，即使手上有少量汗液也能稳定施力；钉尖的磨削角度控制在22度左右，这个角度下穿刺阻力和钉尖的耐用性达到最优平衡，角度过大会导致穿刺阻力变大，按压费力，角度过小则钉尖太脆，碰到稍硬的基材就容易弯折卷刃。承压台的底面做了微磨砂处理，与纸张接触时可以增大摩擦力，避免纸张固定后在承压台下方出现滑动移位，保证张贴的文档保持平整对齐的状态。
