苏联M425 2c型微动开关结构复刻

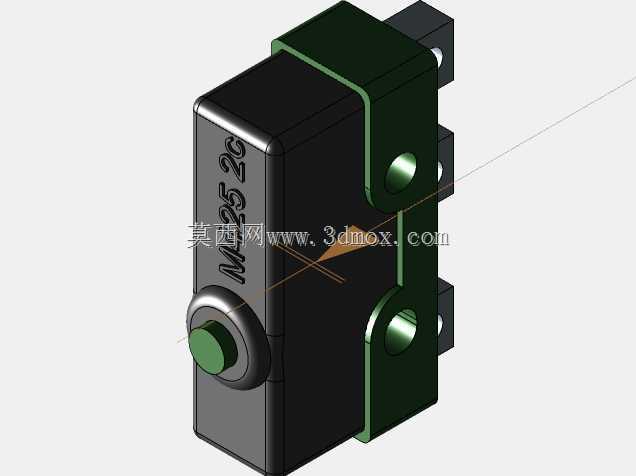

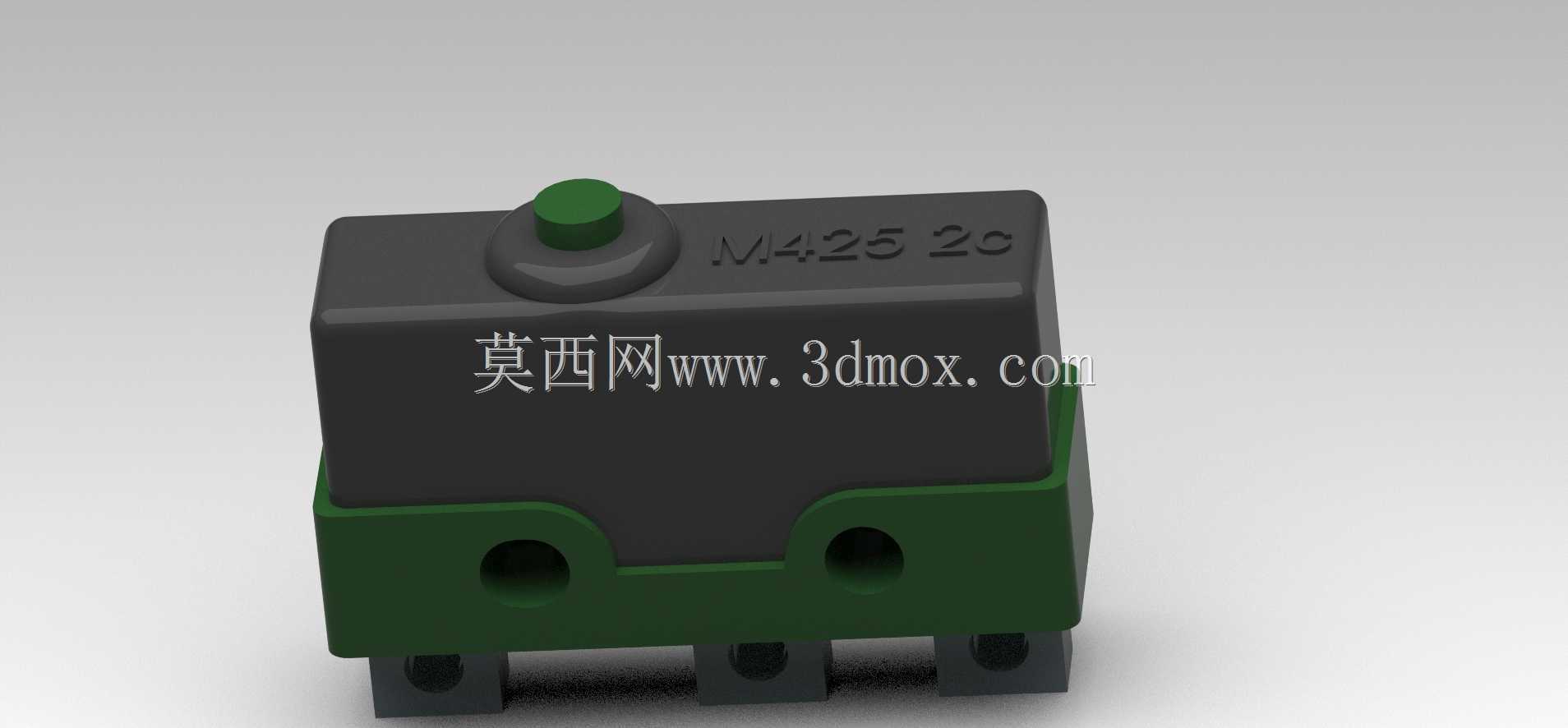

　　这款微动开关属于低压控制回路里的基础触发元件，早年广泛应用在苏系工业设备、机床控制回路、家电触发机构里，核心作用是通过微小的行程位移实现电路的通断切换，靠极小的按压力度就能完成触点动作，在需要位置检测、行程限位、触发信号输出的场景里承担信号采集与回路通断的功能。从结构设计来看，整体采用上下分体式壳体结构，上壳为深色绝缘材质，顶面印有型号标识，顶部的触发按钮采用圆柱形凸台设计，按钮根部做了圆弧过渡的密封承压结构，既可以保证按压时的受力均匀，也能减少灰尘、切削液等杂物进入壳体内部的触点腔，适配车间多尘、有少量切削液飞溅的安装环境。下壳为深绿色绝缘基座，基座两侧设计了带沉孔的安装耳，安装孔的位置做了局部加厚处理，

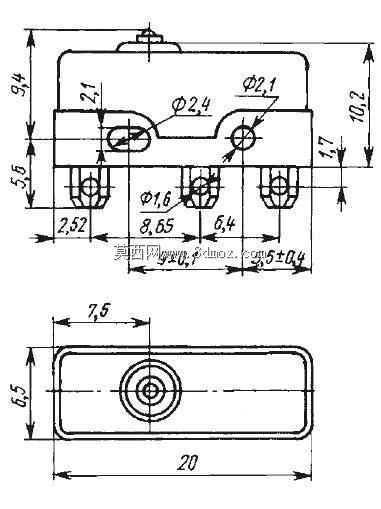

　　避免螺丝锁紧时出现基座开裂的问题，安装孔的中心距、沉孔深度都匹配早年苏系设备的标准安装位，不需要额外做转接板就能直接替换原有老旧开关。基座底部伸出三个接线引脚，引脚的排布间距符合低压电器的引脚安全间距要求，焊接或者插装接线时不会出现引脚间的安全距离不足问题，引脚根部做了防拉脱的卡位结构，和基座注塑时嵌为一体，避免接线拉扯时引脚松动移位。建模过程中优先还原了核心的连接装配面，省略了不影响装配、不影响功能实现的非必要细节，比如壳体内壁的非配合面微小注塑纹理、触点表面的镀层细节都做了简化处理，但所有和安装、配合、动作相关的结构都做了1:1的尺寸还原，包括按钮的按压行程、安装孔的位置公差、引脚的伸出长度与截面尺寸、

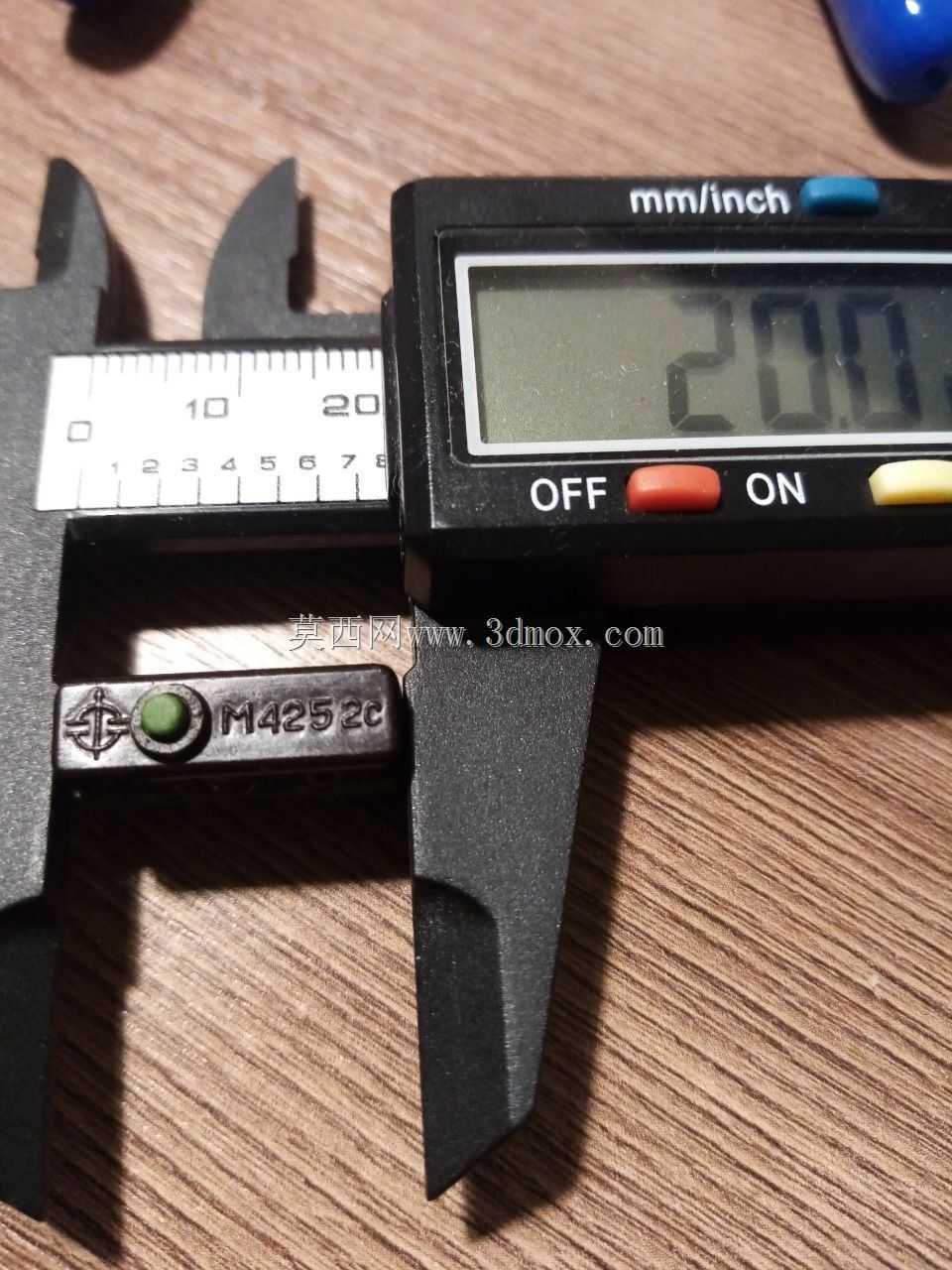

　　上下壳体的配合卡扣位置都和实物样品做了对标验证，保证模型导入装配体后可以直接完成虚拟装配，不需要额外调整尺寸。从实际应用的角度来说，这类微动开关的触发力稳定，动作行程短，在机床的行程限位、安全门的闭合检测、气动执行机构的位置反馈场景里都能适配，安装时只需要通过两个螺丝穿过基座的安装孔固定在安装板上，接线时按照引脚定义接入控制回路即可，按钮的触发方向垂直于安装面，不需要额外设计触发拨杆，直接靠被检测部件的直线位移按压按钮就能完成信号触发。壳体的绝缘材质选型对应工业场景的耐温要求，常温下可以稳定工作在车间常规环境中，上下壳体的配合缝隙做了错位止口设计，能阻挡大部分的粉尘侵入，适合在普通机加工车间的设备上使用，不需要额外做防护外壳。

　　建模时重点考量了装配干涉问题，所有配合面的尺寸都预留了合理的装配公差，比如上下壳体的配合面预留了0.1mm的装配间隙，按钮和上壳的导向孔预留了0.05mm的滑动间隙，保证虚拟装配时不会出现干涉报错，同时也符合实际生产中的注塑件公差要求。对于结构设计从业者来说，这个模型可以直接用于老旧设备的维修替换测绘参考，也可以作为控制回路元件库的标准件导入设备整体装配中，不需要从零开始测绘建模，能节省大量的基础元件建模时间。开关的整体外形轮廓方正，没有多余的外凸结构，安装后占用的空间小，适合在设备内部安装空间局促的位置布置，三个引脚的排布方向垂直于安装面，接线时走线方向顺着引脚向下，不会额外占用侧面的安装空间，适配紧凑的电气柜内部布线需求。触发按钮的顶端做了小平面设计，和被检测的触发块接触时受力均匀，不会因为接触点偏移导致按钮卡滞，长期反复按压也不会出现偏磨的问题，动作寿命能满足工业设备的常规使用要求。
