皮托普朗特管空气流速检测结构设计

　　在流体流速检测的工程场景里，皮托-普朗特管是接触式动压测量的核心部件，广泛应用在风洞试验、暖通管道风速标定、航空航天气动参数采集、工业风道风量监测等场景中，依靠总压与静压的差值换算流体实时流速，是气动测试领域应用历史久、测量可靠性高的接触式传感结构。这款皮托-普朗特管的探测杆外径设定为8毫米，这个尺寸是兼顾结构强度与流场干扰度的折中选择：过细的探测杆在高速气流中容易产生谐振，影响测量数据稳定性，还会提升加工难度，杆体薄壁结构的刚度难以满足长期户外或试验场景的使用需求；过粗的杆体则会在被测流场中产生过大的扰流，改变测点附近的流场分布，直接导致测量值偏离真实流速，8毫米的外径既可以保证杆体在0-60m/s的常规空气流速区间内不产生明显形变，也能将杆体对测点流场的阻塞比控制在工程允许的范围内，适配绝大多数工业风道、小型风洞的测量安装要求。

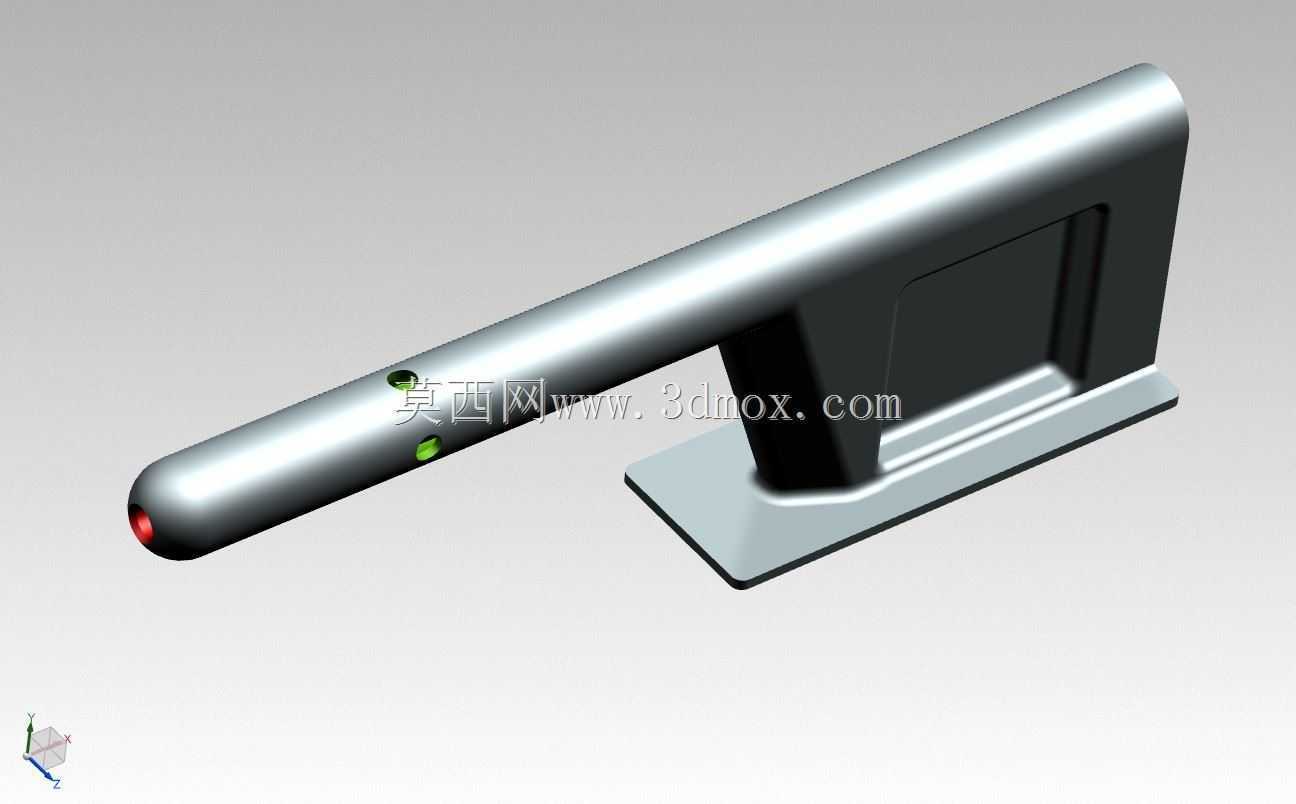

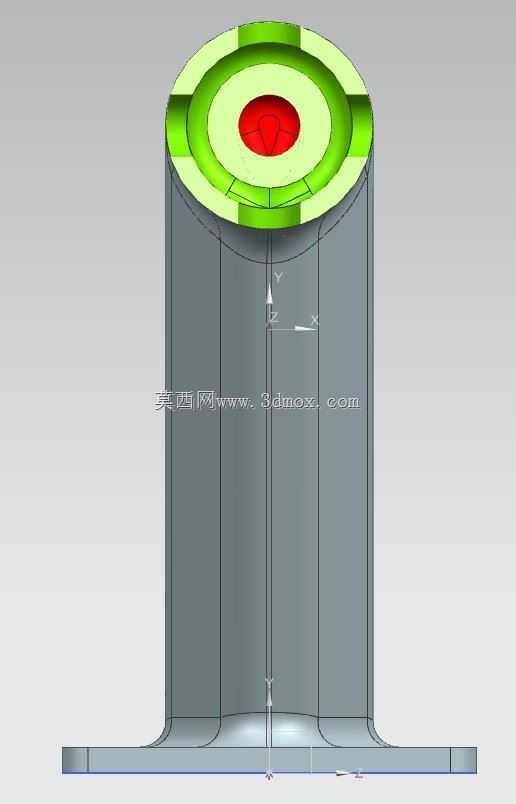

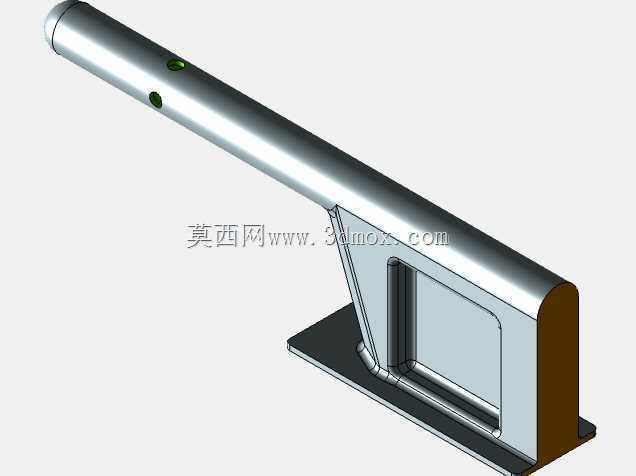

　　从结构设计逻辑来看，这款产品将总压探测端设置在杆体最前端的迎流位置，端部做了圆滑过渡处理，避免尖锐边缘产生的局部涡流干扰总压采集精度；静压取压孔开设在杆体侧面距离前端一定距离的位置，避开前端头部绕流影响的区域，保证采集到的静压值与流场真实静压差控制在允许误差范围内。杆体尾部连接的安装基座采用L型一体化支撑结构，底部设置平整的安装法兰面，安装时可以通过法兰面的定位孔直接固定在风道壁面或试验台架上，基座与杆体的连接位置做了加强过渡，避免长期受气流脉动冲击产生连接松动。基座内部预留了总压、静压的引压通道，不需要额外外接裸露的引压管路，既减少了管路泄漏带来的测量误差，也让整体安装结构更简洁，降低现场安装的布线布管难度。

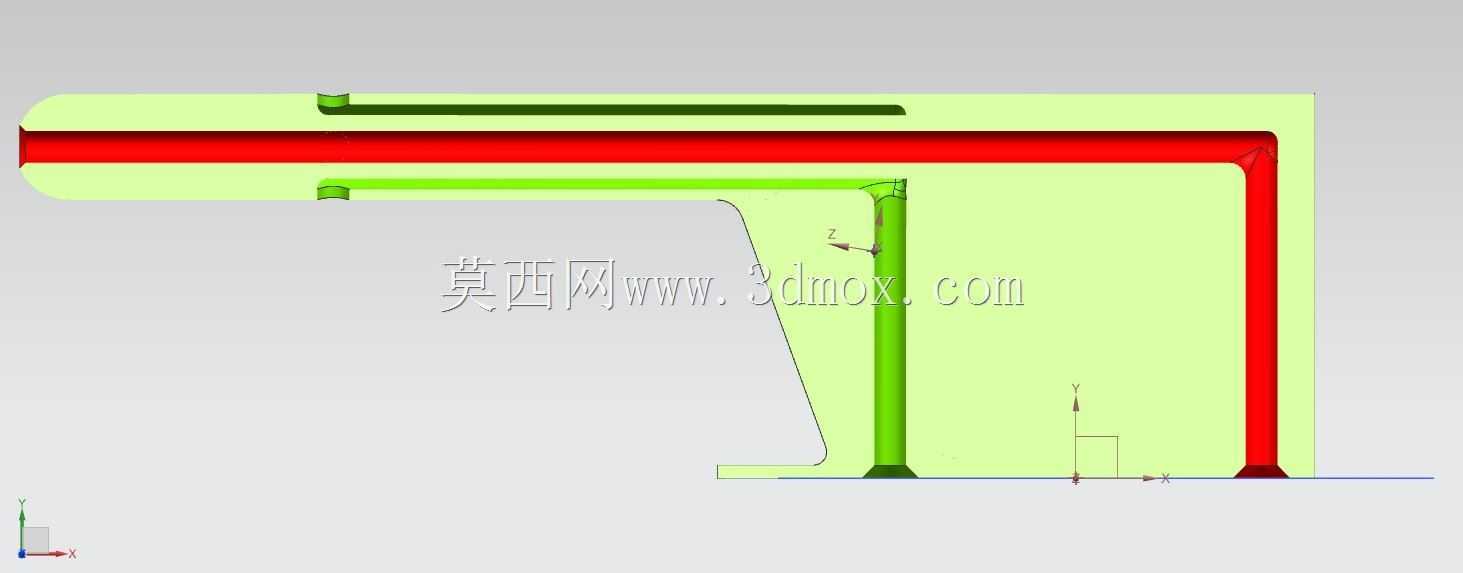

　　设计过程中针对杆体的形状做了适配增材制造的优化，杆体内部的引压通道采用等径光滑内壁设计，减少引压过程中的压力滞后，同时杆体的外轮廓做了流线型修型，降低气流绕流杆体时产生的卡门涡街强度，减少涡振对杆体结构的疲劳损伤，也能降低涡振带来的压力波动，提升测量数据的稳定性。安装边界方面，基座底部的安装面宽度适配常规风道壁面的安装预留位，安装时只需要在被测壁面开设与杆体直径匹配的安装孔，将杆体探入流道内使总压孔正对来流方向，通过基座法兰面的紧固件压紧密封即可完成安装，不需要额外设计复杂的适配工装。

　　实际使用中，这款皮托-普朗特管可以搭配差压变送器直接输出流速对应的电信号，接入工业测控系统实现风速、风量的实时监测，也可以配合手持差压表用于现场风道的风速巡检、通风系统的风量平衡调试。相比普通的单孔皮托管，普朗特管结构同时集成总压与静压采集，不需要额外在壁面开设静压孔，减少了现场开孔的工作量，也避免了壁面静压孔开设位置不当带来的测量误差，对于现场测试场景的适配性更强。杆体表面做了硬质氧化处理，在含尘气流场景中使用时也能具备较好的抗磨损性能，延长部件的使用寿命，取压孔的孔径经过匹配设计，既可以避免大颗粒粉尘堵塞孔道，也能保证压力传递的响应速度满足动态测量的需求。
