CA6140车床用方形法兰式桥接安装座

　　在普通卧式车床的进给传动与主轴箱端部辅件连接场景中，这类桥接安装座是承担轴系对位、辅件支撑的核心过渡零件，日常在CA6140这类通用卧式车床上做改装、主轴端辅具加装、进给机构过桥传动时，都需要这类零件完成不同安装基准之间的衔接。从实际使用场景来看，它既可以作为主轴端部与跟刀架、快换刀架传动模块之间的过渡连接载体，也能在进给箱输出端与丝杠传动副之间承担安装基准转换的作用，避免不同模块的安装孔位不匹配、同轴度偏差过大导致的传动卡滞、振动超差问题。

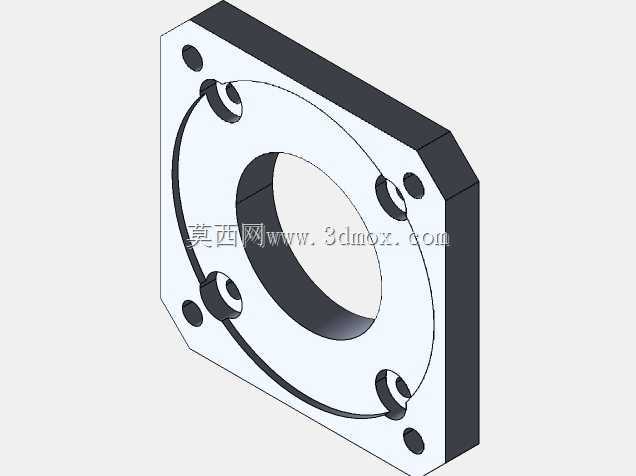

　　从结构设计逻辑来看，这款零件采用方形法兰式的主体结构，外轮廓为带切角的方形板状结构，相比圆形法兰，方形结构在车床床身、箱体端面安装时，能更好地贴合箱体的方形安装基面，安装时的防转性能更好，不需要额外加装定位销就能承受更大的周向扭矩，适配车床箱体端面常见的方形安装止口。主体中心为大尺寸通孔，这个通孔是为传动杆、主轴延伸段或者流体管路预留的过孔，孔径尺寸匹配CA6140车床主轴端的常用轴径规格，通孔内壁做了精加工处理，既可以作为传动件的径向辅助支撑面，也能保证穿过的杆件不会与座体发生剐蹭。

　　安装孔位的设计上，座体上分布了两类安装孔，一类是四个角位置的沉头通孔，用于将整个桥接座固定在车床箱体或者床身的安装基面上，沉头结构可以让螺栓头部完全埋入座体表面，不会突出平面影响后续辅件的安装贴合度；另一类是围绕中心通孔均匀分布的四个螺纹安装孔，用于固定待连接的桥接辅件，比如传动端盖、轴承座、传感器安装支架等，孔位的分度圆直径严格匹配CA6140车床对应安装位置的原厂孔位参数，安装时不需要对原有基面进行二次打孔，直接替换原有端盖或者加装即可，不会破坏车床的原有安装基准。

　　从安装边界来看，这款桥接座的整体厚度控制在合理范围，不会因为加装后导致传动副的轴向尺寸超差，安装时的轴向突出量经过校核，不会与车床的卡盘、刀架移动行程发生干涉，方形外轮廓的对角尺寸小于车床对应安装位置的周边避让空间，安装时不需要拆除周边的护罩、管线等原有部件，现场装配的适配性很强。零件的材质选用常规的45钢，经过调质处理后既有足够的结构刚性，承受传动过程中的径向载荷和轴向冲击力，也有不错的加工性能，后期如果需要对孔位进行微调修配，现场的机修班组也能方便地进行二次加工。

　　实际使用过程中，这类桥接座的核心作用是消除不同模块之间的安装基准误差，比如在车床上加装主轴编码器、高速钻孔附件的时候，附件本身的安装孔位和车床原有端面的孔位往往不匹配，直接加装会导致附件的旋转中心和主轴中心不同轴，加工时会出现振纹、附件寿命缩短的问题，通过这个桥接座做过渡，一端完全匹配车床原有安装基面的孔位和止口，另一端匹配待加装附件的安装尺寸，就能保证两者的同轴度控制在0.02mm以内，满足精密加工的安装精度要求。另外在车床的维修改造场景中，如果原有箱体的端面安装孔出现滑牙、磨损，不需要对箱体进行复杂的焊补修复，只需要加装对应厚度的桥接座，重新匹配孔位就能快速恢复设备的安装功能，大幅缩短设备的停机维修时间，降低维修成本。

　　设计过程中，对座体的受力情况做了针对性的优化，在中心通孔的外侧设置了一圈凸起的止口环，这个止口环既可以和安装基面上的止口槽配合，实现安装时的快速定位，也能增加座体中心区域的结构厚度，避免中心通孔在长期承受径向载荷时出现变形，保证长期使用后的同轴度精度。四个角的位置做了小尺寸的切角处理，一方面是为了避让安装基面上的周边凸台、螺栓头等结构，另一方面也能去除加工时的尖角毛刺，避免装配时划伤操作人员，同时减少零件的整体重量，降低安装时的劳动强度。
