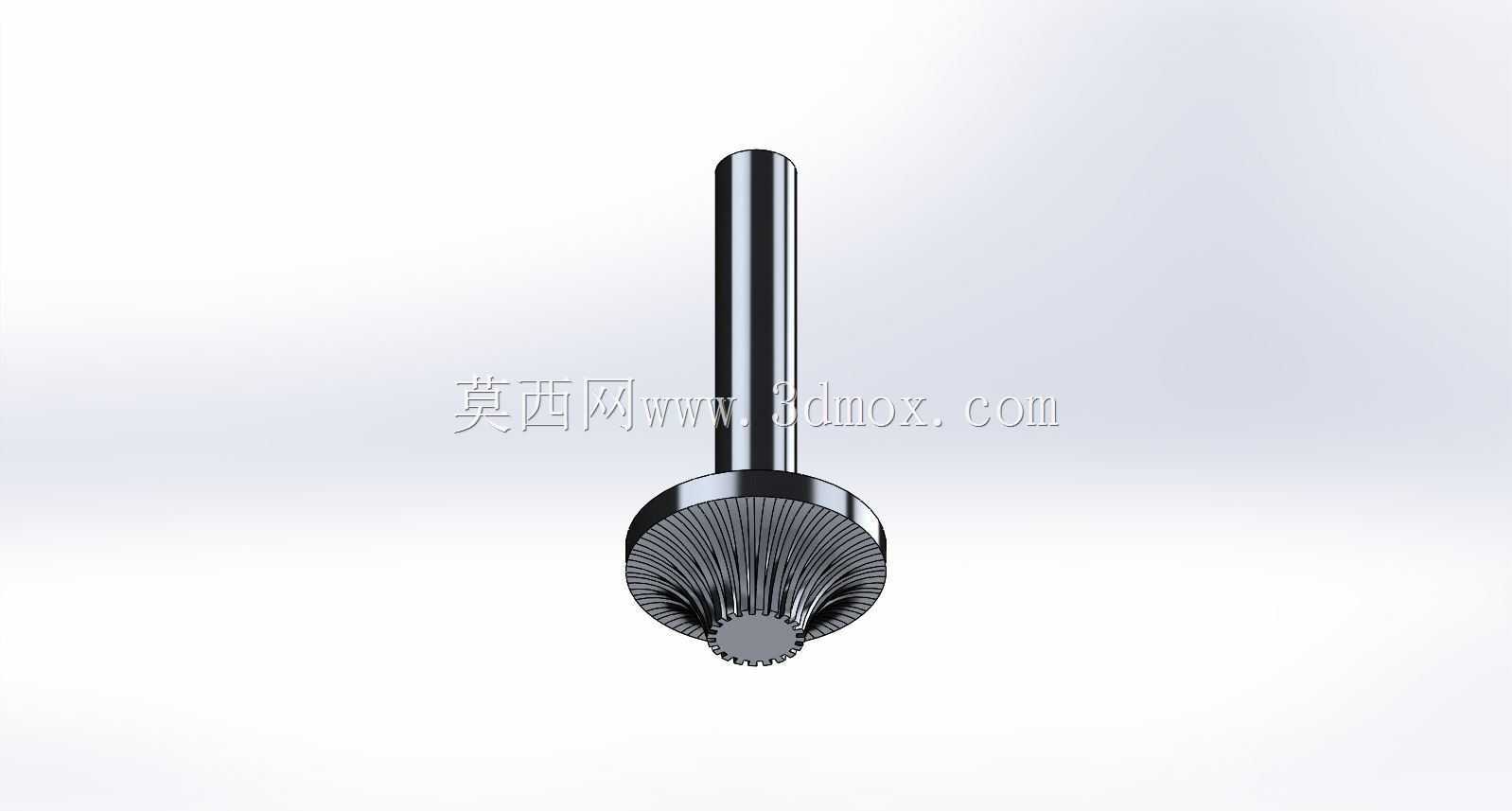

CA6140机床用五毫米柄径T型铣削头结构

　　这款铣削头是适配CA6140普通车床改造铣削工位、或是小型台式铣削设备的专用切削执行部件，在实际机加工场景中，主要用于完成工件端面T型槽、窄缝清根、小平面铣削的加工工序，尤其适合小型五金零件、仪表构件的精加工环节，能在普通机床上实现原本需要专用铣床才能完成的槽类加工，降低小型加工车间的设备投入成本。从结构设计来看，整体采用直柄夹持结构，柄部直径为5mm，这个尺寸刚好适配市面上多数小型铣夹头、ER8筒夹的夹持范围，安装时不需要额外定制变径套，直接装入对应规格的刀柄即可完成装夹，装夹后悬伸长度控制在合理区间，能有效避免高速切削时的刀柄振颤问题。切削端采用盘式密齿结构，齿形沿圆周均匀排布，每个切削齿都做了后角避让设计，

　　切削过程中能有效减少刀具与已加工面的摩擦，降低切削热的产生，同时密齿设计能让每齿进给量更小，加工出来的表面粗糙度更优，不需要后续额外的抛光工序就能满足一般零件的装配要求。设计阶段充分考虑了实际加工的排屑需求，齿间预留了足够的排屑空间，切削铸铁、铝合金这类切屑较碎的材料时，切屑能顺着齿槽顺利排出，不会出现堵屑导致的崩齿问题；如果是切削45号钢这类塑性材料，配合合适的切削液使用，也能保证排屑顺畅，不会因为切屑堆积刮伤已加工表面。从安装边界来看，这款铣削头的整体总长控制在常规小型铣削刀具的通用尺寸范围内，安装到CA6140车床的小刀架改装动力头上时，不会超出车床的横向行程范围，加工直径200mm以内的盘类零件端面T型槽时，

　　不需要额外调整刀架的安装位置，就能覆盖整个加工面的行程需求。实际使用中，这款铣削头的切削端直径和柄部的同轴度控制在0.02mm以内，高速旋转时的径向跳动量极小，能有效避免加工出来的槽宽出现大小头的问题，保证槽的尺寸精度符合IT8级的加工要求。在小型机械维修车间、五金零件加工个体户的日常生产中，这类小规格铣削头的使用频率很高，除了常规的T型槽加工，还可以通过调整进给角度，完成小型零件的倒角、端面浅槽加工，不需要频繁更换刀具就能完成多道工序，减少换刀辅助时间，提升小批量零件的加工效率。设计时没有采用多余的复杂结构，整体为一体式硬质合金材质（也可根据加工需求调整为高速钢材质），结构刚性足够，在合理的切削参数下，

　　连续加工45号钢的使用寿命能满足批量生产的需求，不会出现短时间内崩齿、磨损过快的问题。从建模角度来说，这款铣削头的建模过程重点要保证齿形的均匀排布、柄部与切削端的同轴度，每个切削齿的前角、后角角度要符合金属切削原理的要求，不能出现角度偏差导致的实际切削性能下降；同时要注意排屑槽的圆弧过渡，避免应力集中导致刀具在切削受力时出现断裂问题。在设备选型适配时，要注意这款铣削头的柄部尺寸为5mm，所适配的夹持筒夹内孔尺寸必须和柄部一致，不能使用大规格筒夹加衬套的方式装夹，否则会导致装夹精度下降，切削时出现振刀、崩齿的问题；同时切削参数要匹配刀具尺寸，主轴转速不能过高，进给量要控制在每齿0.05mm以内，避免刀具受力过大断裂。
