车载手机GPS集成固定适配支架结构

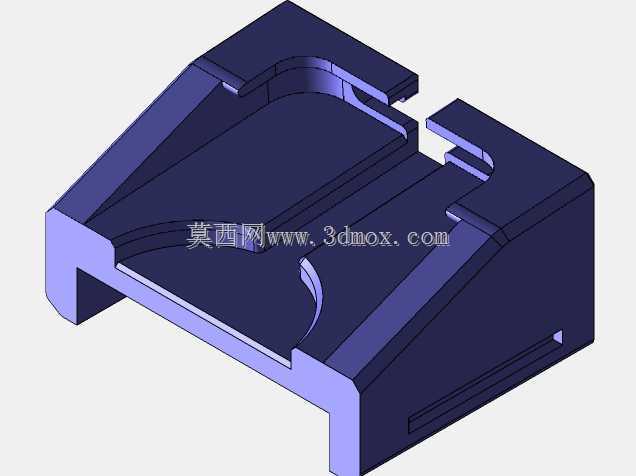

　　这款适配结构主要面向硬派越野车型的车机拓展场景，针对原车主机预留的拓展位做匹配设计，解决越野出行时多数码设备同时固定、走线杂乱的痛点，适配场景覆盖长途穿越、非铺装路面行驶等颠簸工况，避免常规吸盘式、出风口式固定结构在剧烈震动下脱落、遮挡驾驶视线的问题。结构整体采用分体承托设计，下部为硬质支撑基座，基座内侧做与原车安装位轮廓完全贴合的定位止口，安装时无需额外打孔破坏原车内饰，直接卡入预留拓展槽即可完成初步固定，基座两侧设置加强筋结构，筋板厚度根据受力仿真结果做差异化设计，靠近设备承托侧的筋板厚度为3.2mm，外侧连接筋厚度为2.5mm，在保证整体抗冲击强度的前提下尽可能控制结构重量，避免长期使用后对原车安装位造成压迫变形。

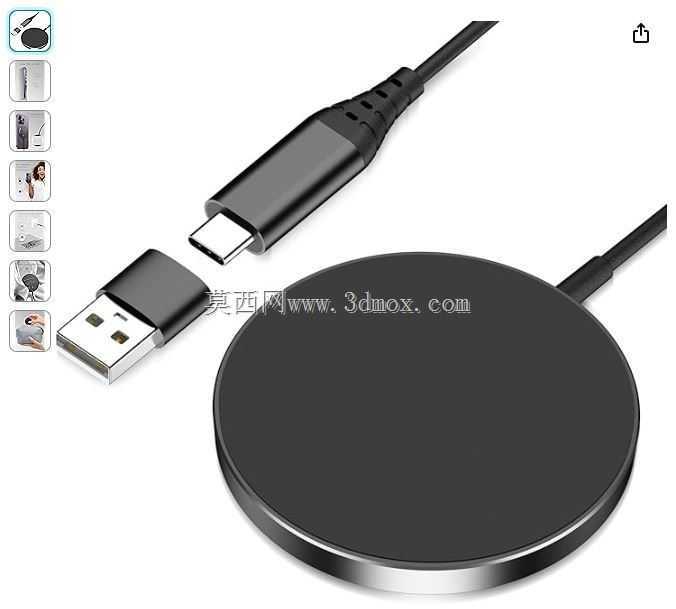

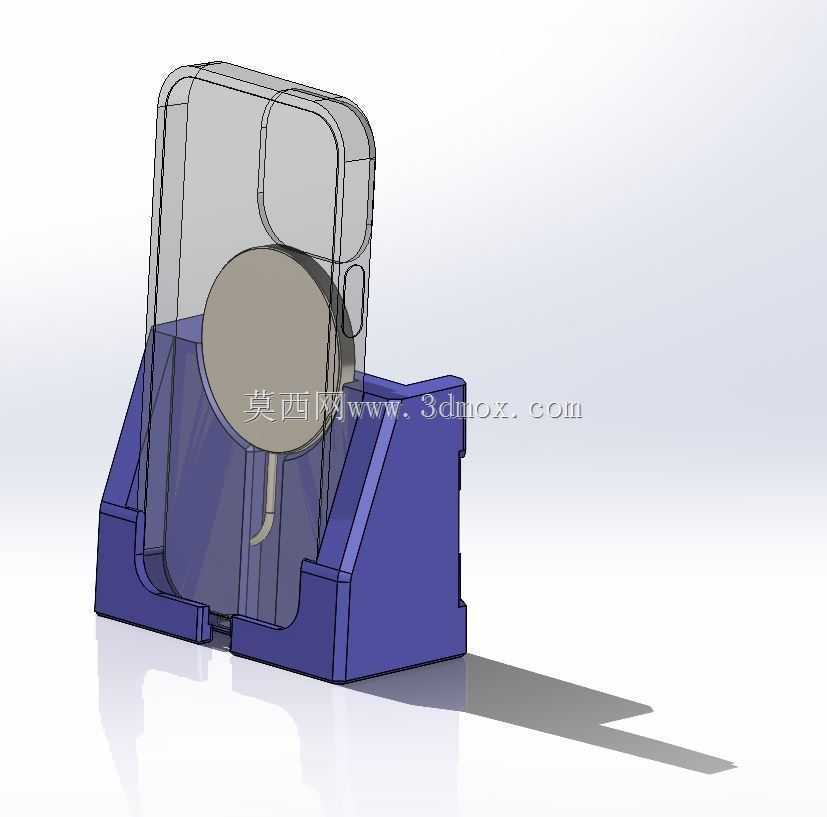

　　上部承托区域做双仓位分隔设计，其中一个仓位预留Garmin手持GPS的定位卡槽，卡槽内侧做0.8mm的倒角处理，方便设备快速插拔，卡槽底部预留走线缺口，可直接对接车机的通讯接口，实现GPS数据直接传输至原车屏幕显示，无需额外布置明线。另一仓位为手机固定槽，槽体轮廓匹配带常规保护壳的手机尺寸，槽位内侧预留磁吸充电模块的安装位，可直接集成无线充电线圈，充电模块的走线从基座内部的隐藏线槽引出，直接对接原车USB供电接口，整个走线完全隐藏在结构内部，不会在中控区域露出杂乱线束。结构的安装边界严格匹配对应车型中控拓展位的尺寸参数，基座整体宽度控制在112mm，高度为87mm，纵深方向最大尺寸为68mm，安装后不会遮挡原车的空调出风口、

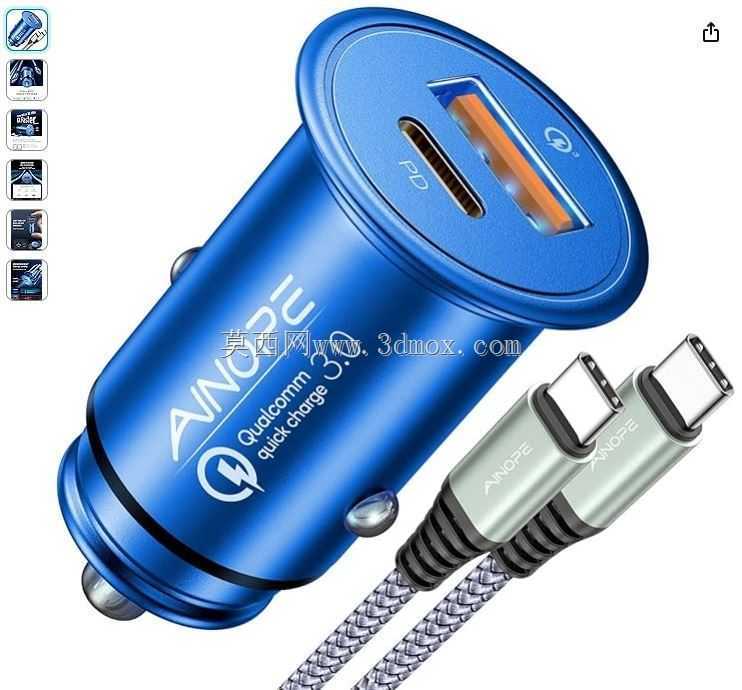

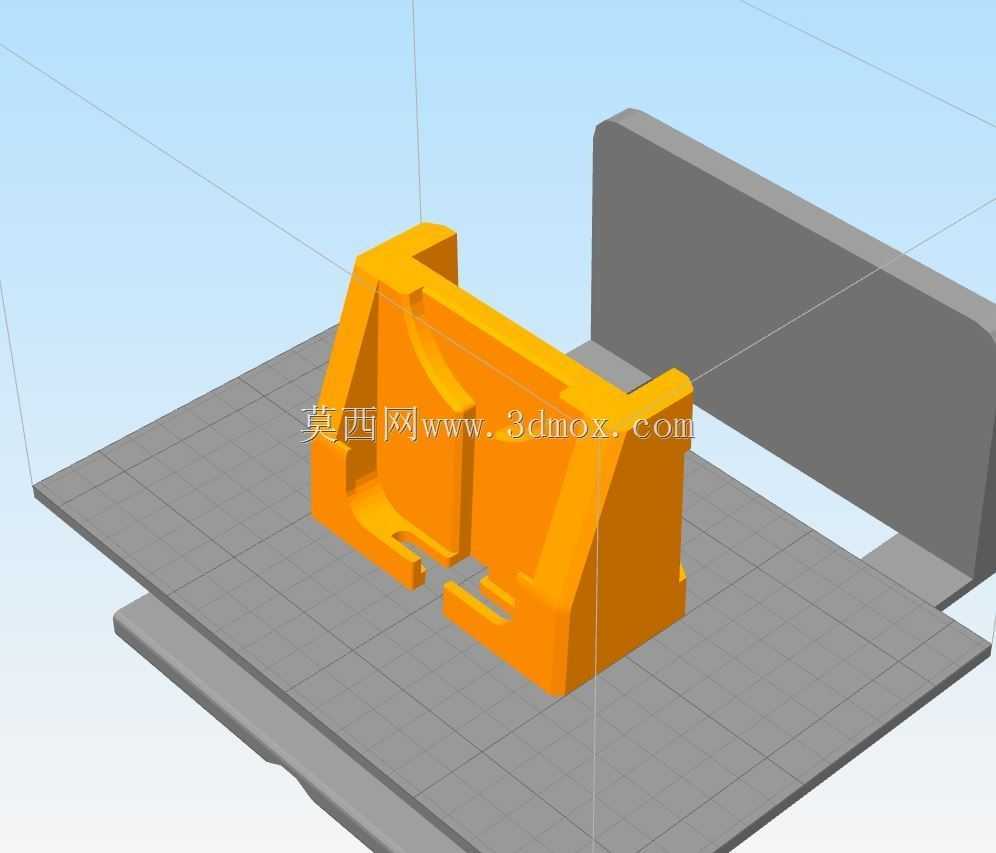

　　物理按键以及屏幕显示区域，驾驶员在正常驾驶坐姿下，视线余光即可覆盖两个设备的屏幕，无需大幅度偏移视线查看导航信息，符合车载配件的人机工程要求。在材料选型上，该结构适配3D打印加工工艺，壁厚设计统一控制在2mm以上，避免打印过程中出现翘曲、薄壁开裂的问题，承托面的边缘全部做R2圆角处理，既避免取放设备时刮花设备外壳，也能降低打印过程中的应力集中问题。针对越野场景的震动工况，基座与原车安装位的配合面预留0.2mm的缓冲垫粘贴槽，可粘贴3mm厚的EVA缓冲垫，过滤行驶过程中传递到设备的高频震动，避免设备内部电子元件因长期震动出现接触不良的问题。结构上还预留了USB-C接口的拓展位，可在基座侧面集成拓展接口，兼顾其他小型数码设备的供电需求，

　　无需额外占用原车的其他供电接口。整个结构的受力点全部集中在下部基座与原车安装位的卡接位置，卡接爪的卡入深度设计为6mm，卡接面做倒钩结构，保证在纵向15g加速度的冲击下不会出现松脱，满足越野场景的极端使用要求。在细节设计上，手机仓位的背部预留了摄像头避让缺口，不会遮挡手机后置摄像头，临时需要拍摄路况时无需将手机从支架上取下即可完成拍摄，GPS仓位的侧面预留了按键避让槽，不会影响GPS设备侧边电源键、功能键的正常操作，取放设备时无需刻意调整角度即可顺利完成插拔。
