机床铰接式安装固定支座结构设计

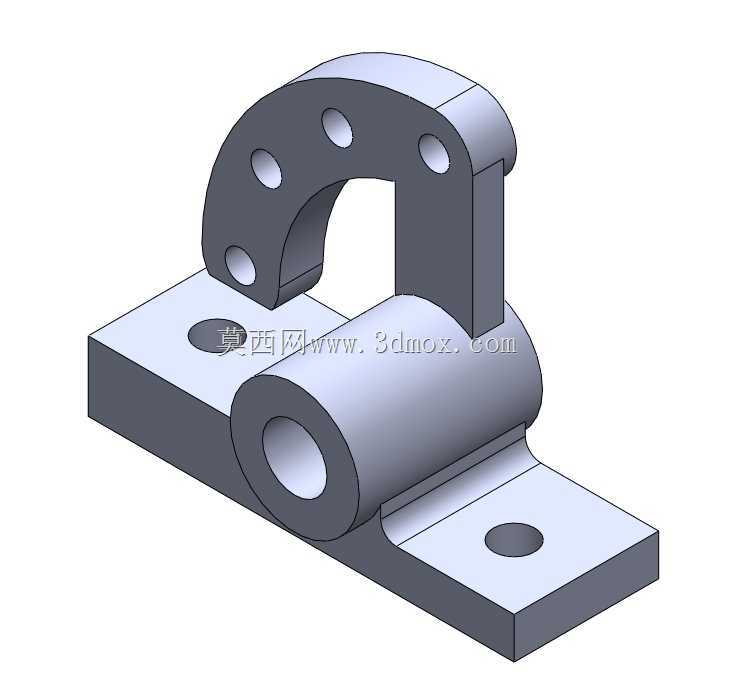

　　在机床进给机构、工装夹具翻转单元以及小型自动化生产线的工位切换模块中，这类带铰接功能的安装支座是承担转动副承载与部件固定的核心基础零件，日常工况下需要同时承受径向载荷、轴向倾覆力矩以及往复摆动带来的交变应力，设计阶段的结构合理性直接决定了整套转动机构的运行精度与使用寿命。从结构布局来看，零件底部采用双安装翼板的分体式设计，两块翼板分别向铰接筒体的两侧延伸，每块翼板上预留一个同轴的光孔安装位，安装时可通过内六角圆柱头螺钉穿过孔位将支座整体固定在设备的安装基面上，这种双侧翼板的布局相比单底板结构能大幅降低支座受倾覆力矩时的连接面应力集中，避免长期受载后安装螺钉出现疲劳断裂。中部的铰接筒体是整个零件的核心承载段，内孔为精加工的通孔结构，

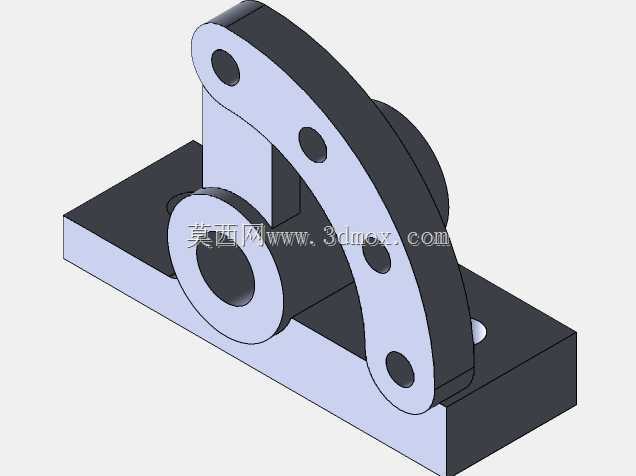

　　可与配套的铰接销轴形成间隙配合，筒体的外圆做了等直径设计，两端与翼板的连接处采用圆弧过渡结构，能有效分散摆动过程中筒体根部的应力，避免应力集中导致的根部开裂问题。上部的弧形连接耳板是与外部摆动部件对接的结构，耳板沿铰接筒体的径向向上延伸，整体呈半圆弧造型，板面上均匀分布多个连接通孔，这些孔位的位置度公差需要严格控制，确保与外部摆动部件连接后，转动过程中不会出现卡滞或附加载荷，耳板与筒体的连接位置做了加厚处理，提升耳板根部的抗弯曲能力。建模过程中需要先确定铰接筒体的中心轴线作为整个零件的设计基准，所有安装孔的位置、翼板的安装面都要以该轴线为基准标注尺寸，保证加工后的形位公差满足装配要求；翼板的安装底面需要设置为共面，

　　平面度公差控制在合理范围内，避免安装后支座出现倾斜导致铰接轴卡滞；上部耳板的弧形轮廓需要与铰接筒体保持同轴，确保耳板上的连接孔在圆周方向的位置精度。从安装边界来看，这类支座的整体宽度需要匹配安装基面的预留空间，翼板上的安装孔中心距要与基面上的预装螺纹孔间距完全一致，铰接筒体的内孔直径要根据配套销轴的直径确定配合公差，通常采用H7/g6的间隙配合保证转动顺畅同时控制径向间隙，上部耳板的厚度要小于外部对接部件的安装槽宽度，预留合理的装配间隙避免安装干涉。实际应用中，这类支座常被用在机床的防护门翻转铰接处、工装夹具的压板转动支点、小型物料输送线的挡料板摆动机构中，工作时铰接销轴穿过筒体的内孔，上部耳板与摆动部件刚性连接，

　　底部翼板固定在设备机架上，摆动部件绕销轴轴线做定角度往复转动，支座本身不产生运动，仅承担承载与定位作用。设计时还需要考虑零件的加工工艺性，所有棱边都要做倒角处理去除毛刺，安装孔的孔口要做沉孔设计容纳螺钉头部，避免螺钉头突出安装面影响其他部件的布置，铰接筒体的内孔两端要做倒角，方便销轴装配时顺利导入，上部耳板上的连接孔同样需要在孔口做倒角，去除钻孔产生的飞边。针对不同的载荷工况，可以通过调整筒体的壁厚、翼板的厚度以及耳板的连接孔数量来适配承载需求，重载工况下可以将翼板的安装孔数量增加，或者加大铰接筒体的直径提升承载能力，轻载工况下则可以适当减小壁厚降低零件重量与材料成本。建模时需要注意各结构之间的过渡圆角设置，避免出现尖锐的直角连接，尤其是在受力较大的根部位置，合理的圆角不仅能降低应力集中，还能改善铸造或铣削加工时的工艺性，减少加工过程中的刀具崩损风险。
