工业厂区电动伸缩式通道闸门结构设计

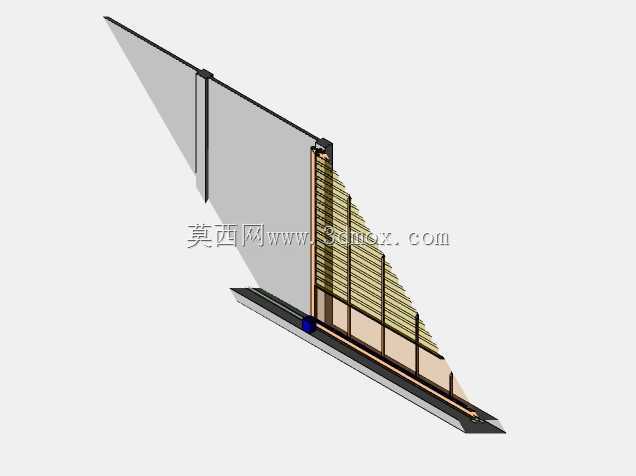

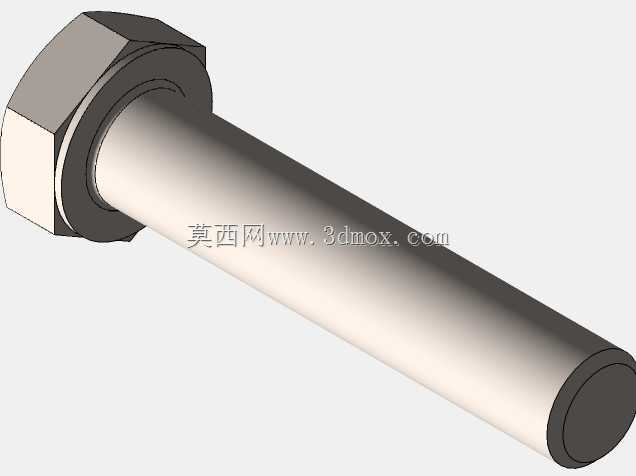

　　这款电动伸缩闸门的结构设计，主要面向工业厂区、物流园区、封闭管理园区的车辆与人员通行管控场景，区别于传统平开式大门的大回转半径需求，采用沿地面轨道平移伸缩的结构形式，能够在有限的门区空间内实现大跨度通道的启闭控制，尤其适合通道宽度较大、门区侧方预留空间不足的出入口场景。从结构组成来看，整套门体分为固定侧立柱、伸缩门排、底部行走轨道、驱动组件几个核心部分，固定侧立柱作为门体收拢后的承载定位结构，采用矩形钢型材焊接成型，内部预留驱动电机与传动机构的安装空间，立柱与地面基础采用膨胀螺栓刚性连接，保证门体启闭过程中的结构稳定性，避免运行过程中出现立柱晃动偏移的问题。伸缩门排采用交叉连杆铰接结构，每段门排的主竖杆采用矩形截面型材，

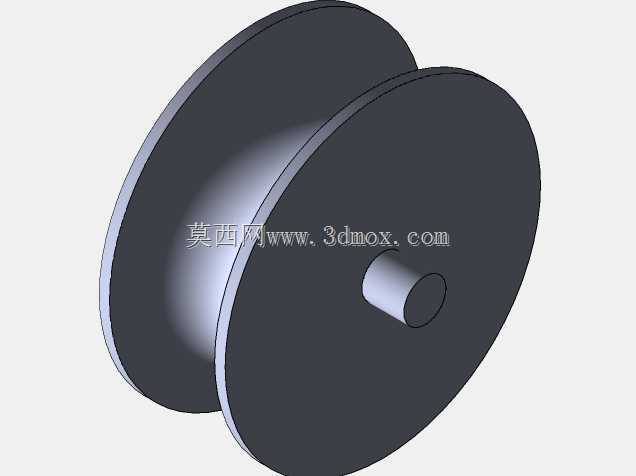

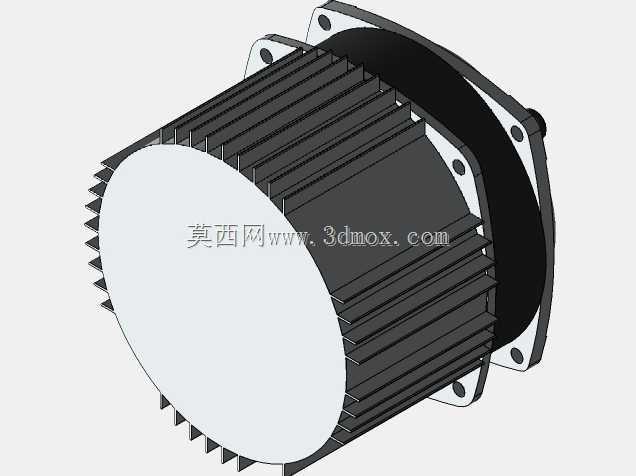

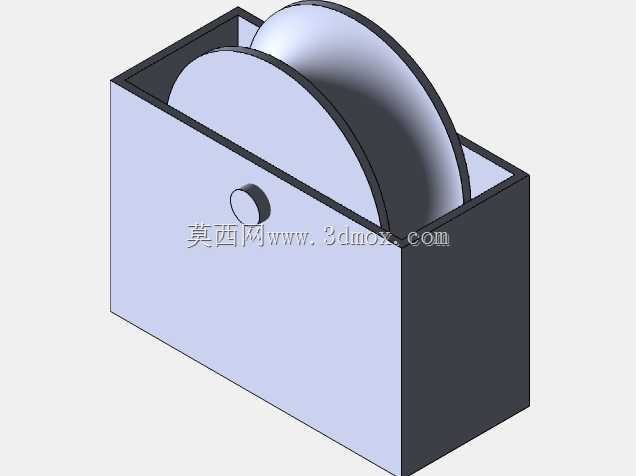

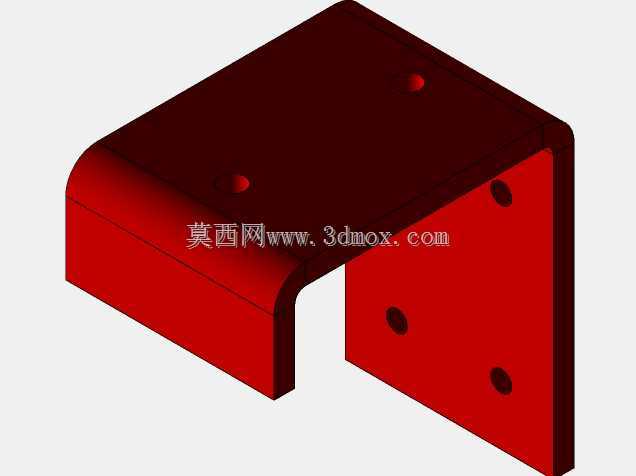

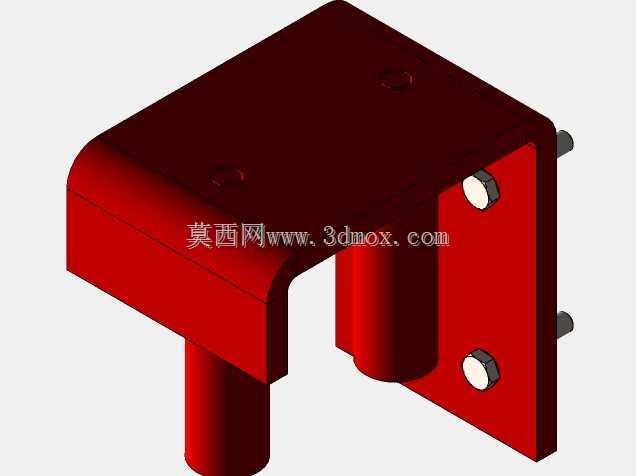

　　相邻竖杆之间通过交叉布置的扁钢连杆铰接，铰接点采用耐磨轴套配合销轴连接，既保证门排伸缩过程中的运动顺滑度，也能在门体完全伸展后形成足够的结构刚度，抵御常规的外力冲击，门排上部等距布置横向连接杆件，下部设置与底部轨道配合的行走导向轮，导向轮采用内嵌轴承的尼龙材质，既能够降低运行过程中的噪音，也能减少金属轮与轨道摩擦产生的锈蚀卡滞问题。底部行走轨道采用预埋式安装设计，轨道截面为凹槽型结构，安装时与出入口地面的混凝土基层齐平，不会在地面形成凸起障碍，避免车辆通行时出现颠簸剐蹭底盘的问题，轨道的安装直线度公差控制在每米1mm以内，全长直线度偏差不超过5mm，保证门排行走轮在轨道内运行时无卡滞、无跑偏。驱动组件集成在固定侧立柱内部，

　　采用齿轮齿条传动结构，齿条沿门排伸展方向固定在门排底部的横梁上，驱动电机输出轴连接的齿轮与齿条啮合，通过电机正反转带动门排沿轨道做伸缩运动，传动结构相比传统的链条传动具备更高的传动精度，长期运行后不会出现链条松弛导致的传动间隙过大问题，同时传动结构全部隐藏在型材内部，避免户外环境下的灰尘、雨水侵蚀传动部件，降低日常维护的频次。从安装边界尺寸来看，门体完全收拢后的堆叠长度约为伸展总长度的10%，以6米宽的通行通道为例，门体收拢后仅需占用固定侧0.6米左右的侧方空间，相比传统平开大门需要预留至少3米的回转半径，空间利用率提升十分明显，门体的整体高度设置为1.8米，既能够满足封闭管理的安防隔离需求，也不会因为门体过高导致运行过程中受风载荷影响过大，降低大风天气下门体运行的阻力与结构变形风险。在细节结构设计上，门排的每根竖杆底部都设置了辅助支撑轮，当门体完全伸展后，所有支撑轮均匀承载门体的整体重量，避免门排过长出现端部下垂的问题，竖杆之间的交叉连杆铰接点预留了0.5mm的活动间隙，抵消温度变化导致的型材热胀冷缩变形量，避免极端温度下门体出现伸缩卡滞。门体的运行行程两端设置了机械限位块与电气限位开关双重限位，当门体运行到完全开启或者完全关闭的位置时，先触发电气限位开关切断电机动力，再通过机械限位块进行硬限位，避免电机堵转或者门体超行程运行导致的结构损坏。从实际使用场景的适配性来看，

　　这款结构的闸门既可以单独作为单通道的出入口管控设备，也可以多组拼接实现超宽通道的封闭管控，比如大型物流园区的货车出入口，单通道宽度达到12米以上时，可以采用双向对开的伸缩结构，两侧门体同时向中间伸缩运行，大幅缩短门体启闭的行程时间，提升车辆通行效率。相比无轨伸缩门的结构形式，这款带底部轨道的设计具备更好的抗风性能，在风力较大的沿海厂区或者开阔场地使用时，不会因为强风导致门体脱轨倾倒，运行的可靠性更高。在建模过程中，所有铰接点的运动配合都按照实际装配公差进行设置，交叉连杆的运动行程经过反复校核，保证门体从完全收拢到完全伸展的全过程中，连杆之间无运动干涉，行走轮与轨道的配合面全程贴合，无悬空、跑偏的问题，固定立柱与基础的连接点位置也预留了足够的安装调节余量，方便现场安装时调整立柱的垂直度与轨道的平行度，降低现场施工的调试难度。
