PCB板装直角AmassXT30母连接器结构

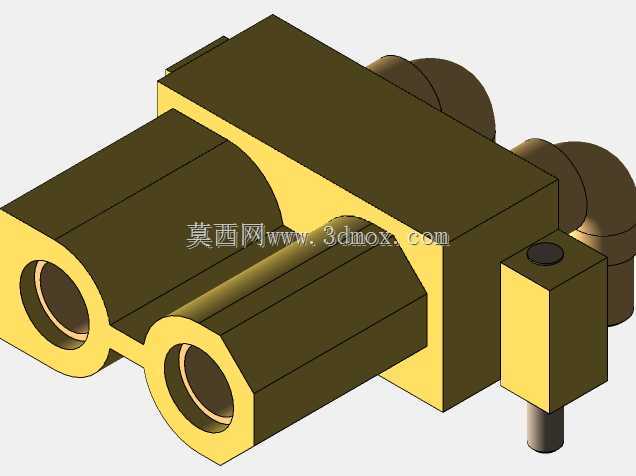

　　在航模动力系统、小型无人机供电回路、桌面级3D打印机热端供电、小型伺服驱动模块的板载电源连接场景中，板装直角连接器的选型直接决定了设备组装的空间利用率与长期通电的接触可靠性，这款适配PCB安装的直角型XT30母连接器，正是针对板侧垂直出线的紧凑安装需求设计的接插部件。不同于常规直插式XT30母座需要线缆从PCB板面垂直引出、占用板上方堆叠空间的结构，这款直角结构的母座将接插方向设置为与PCB板面平行，接插端口朝向板边方向，线缆完成接插后可顺着板边走线，大幅降低了接插件整体在PCB法线方向的高度占用，尤其适合内部堆叠空间紧张的紧凑型设备，比如厚度受限的薄型航机电调、集成度较高的分电板模块，能有效避免接插件与上层结构件、

　　外壳盖板产生装配干涉。从结构设计逻辑来看，这款母座的主体采用绝缘耐温的工程塑料塑压成型，接触端子采用高弹性铜合金基材冲压成型，表面做镀金处理降低接触电阻，大电流通过时的温升控制表现更稳定，适配持续15A、峰值30A的电流传输需求，完全覆盖小型动力设备的供电载流要求。两个并排的接插腔做了防反插的不对称定位设计，公头插入时只有极性匹配才能完全就位，从根源上避免接插反接导致的电路短路风险，接插腔内部设置了弹性卡合结构，公头插入到位后会产生清晰的卡位反馈，日常使用中不会因为设备振动、拉扯出现松脱断电的问题。安装结构上，母座底部设置了两个定位柱与PCB板上的定位孔对应，装配时可先将定位柱插入板孔完成预固定，

　　再通过波峰焊或手工焊将端子引脚与PCB焊盘焊接固定，定位柱的存在可以避免焊接过程中母座出现偏移，保证接插端口的位置精度，母座侧边延伸出的固定脚可额外与PCB焊盘焊接，进一步提升整体的固定强度，承受频繁插拔时的侧向力不会出现焊盘脱落的问题。从安装边界尺寸来看，这款母座在PCB上的投影占用面积极小，接插端口中心距离PCB板面的高度经过精准核算，焊接完成后端口下沿与板面预留了足够的安全间隙，不会出现焊盘与接插件金属部分接触短路的风险，接插方向的深度尺寸控制在合理范围，公头插入后不会超出板边的设计边界，适配板边齐平出线的外壳设计需求。在实际工程选型中，这类直角板装XT30母座常被用于替代飞线焊接的连接方式，

　　相比直接将电源线焊接在PCB焊盘上，可拆式的接插结构更便于设备后期的维护拆解，更换部件时不需要反复拆焊焊盘，减少对PCB基材的热损伤，同时标准化的接插接口也能提升不同模块之间的互换性，降低整机的装配调试难度。建模过程中对端子的弹性形变区间做了精准还原，接插腔的内壁拔模角度、定位柱的公差配合、引脚的焊盘尺寸都完全匹配实际量产零件的参数，可直接用于PCB封装设计、整机结构的干涉检查，也可用于设备装配模拟、接插受力的仿真分析参考，结构细节还原了实际零件的倒角、让位槽等工艺特征，没有多余的简化结构，能满足结构设计阶段的虚拟装配验证需求。
