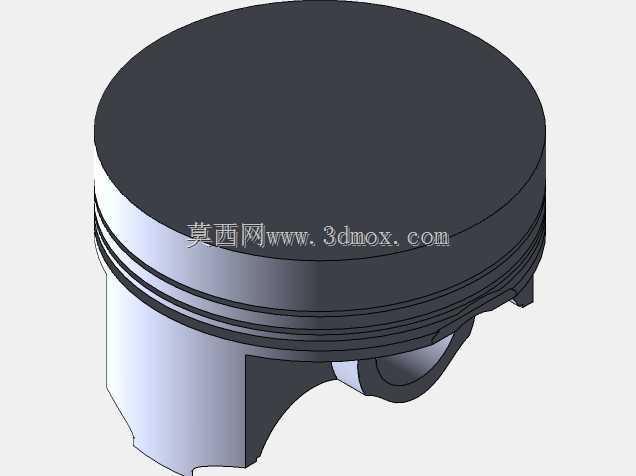

CA6140车床配套活塞结构三维设计

　　在普通卧式车床的主轴箱润滑系统、配套冷却回路动力单元以及车床附属气动夹紧机构的动力端，活塞都是承担能量转换、压力传递的核心往复零件，本次建模的CA6140适配活塞，正是针对该型号车床的配套辅助动力单元做的结构还原，完全匹配原厂装机件的安装尺寸与配合公差。从实际工况出发，CA6140车床日常加工时，辅助气动或液压回路的工作压力通常维持在0.4-0.8MPa区间，往复频次随夹具动作、润滑泵启停在每分钟10-30次区间波动，这就要求活塞在设计时首先要保证往复运动的同轴度，避免偏磨导致的密封失效。建模过程中首先确定活塞头部的直径尺寸，严格匹配缸筒内径的H7/f6配合间隙，头部端面做了0.2mm的微倒角处理，避免装配时刮伤缸筒内壁的密封涂层，

　　头部下方的环带区域一共设置了三道环槽，上面两道用于安装密封环，承担工作腔的压力密封作用，最下方一道环槽安装刮油环，在往复行程中刮除缸壁多余的润滑油，避免油液窜入工作腔造成介质污染。活塞销孔的位置经过反复校核，其中心轴线与活塞头部端面的平行度公差控制在0.02mm以内，销孔内部做了1:50的微量锥度，方便活塞销的压装，同时销孔两端设置了挡圈槽，用于安装孔用弹性挡圈，防止活塞销在往复运动中轴向窜出，造成缸筒内壁刮损。从安装边界来看，活塞整体的轴向长度严格控制在对应缸筒的行程允许范围内，活塞下行到下止点时，裙部下端不会触碰缸筒端盖，上行到上止点时，头部端面距离缸盖的预留间隙为1.2mm，既避免了机械碰撞，

　　又能将工作腔的余隙容积控制在合理范围，保证动力输出效率。裙部的型线设计采用了中凸变椭圆的结构，常温状态下裙部横截面为椭圆形，长轴垂直于活塞销孔轴线方向，工作受热膨胀后，裙部会自动趋近正圆形，保证全工况下与缸筒的配合间隙均匀，不会出现冷态敲缸、热态卡滞的问题。在实际车床运维场景中，这类活塞的失效形式大多集中在环槽磨损、销孔松旷、裙部拉痕几个方面，建模时特意对环槽的侧面粗糙度、销孔的表面硬化层区域做了结构标注，方便后续出工程图时明确技术要求，环槽侧面的粗糙度要求达到Ra1.6，保证密封环的侧面贴合度，减少高压介质的泄漏量，销孔内表面粗糙度要求Ra0.8，与活塞销的配合采用过渡配合，既保证连接刚性，又方便维修时的拆装。

　　不同于内燃机用的高速活塞，车床配套的活塞工作温度通常不超过60摄氏度，因此不需要设计专门的隔热槽，但是为了适配车床车间多金属切屑、粉尘的工作环境，在活塞最上方的密封环槽上方额外增加了一道防尘环槽，安装防尘密封圈，阻止外界的粉尘、切屑细末进入缸筒内部，延长密封件的使用寿命。建模时所有的圆角过渡都严格按照机加工工艺要求设置，活塞头部与环带区域的过渡圆角为R1，环槽根部的退刀槽宽度为1.5mm，深度0.3mm，既保证机加工时刀具可以顺利退刀，又不会在槽根产生应力集中，避免活塞在反复交变压力作用下出现疲劳裂纹。裙部下端的缺口结构是为了避让缸筒内部的连杆摆动空间，缺口的轮廓尺寸经过运动仿真校核，在活塞全行程运动过程中，连杆摆动到最大角度时也不会与裙部发生干涉，保证运动的顺畅性。整个模型的结构完全还原实物的装配关系，每一处尺寸都可以直接导出用于零件加工、备件测绘，不需要额外做尺寸修正，对于CA6140车床的设备维修、备件国产化替换、教学实训中的结构讲解都有直接的参考价值，建模过程中对每一处配合面的公差带都做了参数化设置，修改活塞直径、行程等参数时可以直接驱动模型更新，方便后续衍生适配不同规格缸筒的同系列活塞结构。
